7. 社会责任 电梯超载容易引发安全隐患，某电梯的超载报警电路图如图 7 所示。已知电源电压恒定不变，保护电阻的电阻恒为 $ R_0 $，力敏电阻的电阻 R 随电梯内压力的增大而减小，电流表的示数超过临界值 $ I_0 $ 就会自动报警。电梯正常工作时，下列说法正确的是(D)

A.当有人进入电梯后，电流表示数减小
B.当有人进入电梯后，电压表示数增大
C.电梯中没有人时，电流表示数为零
D.增大电源电压可以使该电梯的最大承载量变小

答案： D

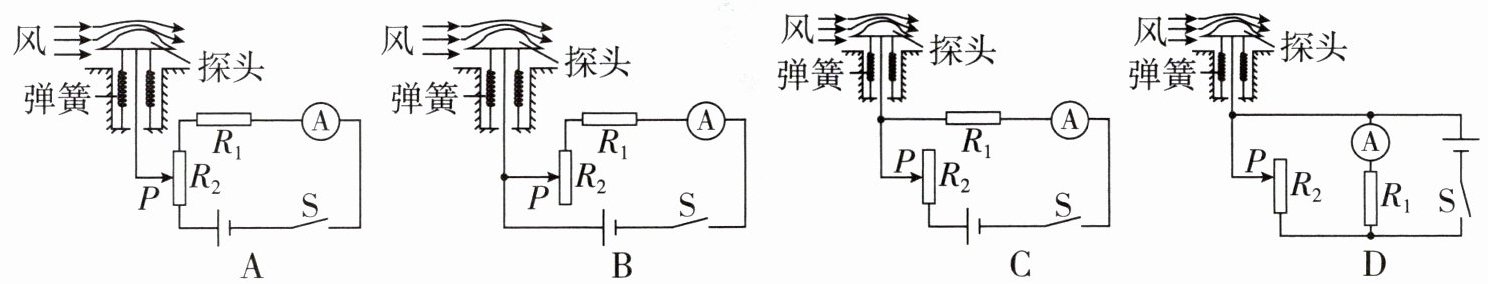

8. 某实践活动小组想要制作一个风速探测器。闭合开关，当水平方向的风吹过时，探头产生升力，弹簧的长度会发生变化，与探头连接的金属板带动滑片 P 移动，风速越高，电流表的示数越大。下列模拟电路中，符合要求的是(B)

答案： B

9. (2024 陕西)小明在课外实践活动中设计了一款台秤，其显示端由电压表表盘改装而成，电路设计如图 8 所示，两个滑动变阻器的电阻分别为 $ R_1 $、$ R_2 $。闭合开关 S，下列关于该台秤的分析正确的是(D)

A.保持电阻 $ R_2 $ 不变，被测物体质量变小时，电路中电流变大
B.保持电阻 $ R_2 $ 不变，被测物体质量变大时，电压表示数变小
C.若需要使台秤的分度值变小，可将电阻为 $ R_2 $ 的滑动变阻器的滑片向左移动
D.若台秤测量值偏小，可以将电阻为 $ R_2 $ 的滑动变阻器的滑片向右移动进行校准

答案： D

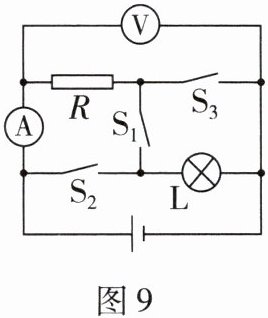

10. 如图 9 所示的电路，电源电压恒定不变。下列说法正确的是(C)

A.只闭合开关 $ S_1 $，定值电阻与灯泡 L 并联
B.先闭合开关 $ S_3 $，再闭合开关 $ S_2 $，电流表示数变大
C.先闭合开关 $ S_1 $，再闭合开关 $ S_2 $，电压表示数不变
D.先闭合开关 $ S_1 $，再闭合开关 $ S_3 $，通过灯泡 L 的电流变大

答案： C

11. 物理与生活 图 10 为一握力计的简化电路图，电阻为 $ R_0 $ 的定值电阻及电表未画出，金属板 N 固定不动，金属板 M 可带动金属滑片 P 滑动，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，请在虚线框中填入定值电阻和电表的符号。

答案：
如图1所示
