2. 图 1 所示的电路中,甲、乙均为电表,若闭合开关后,灯 $L_1$、$L_2$ 都发光,则(

A.甲、乙均为电流表
B.甲、乙均为电压表
C.甲为电流表,乙为电压表
D.甲为电压表,乙为电流表
D
)A.甲、乙均为电流表
B.甲、乙均为电压表
C.甲为电流表,乙为电压表
D.甲为电压表,乙为电流表
答案:
D

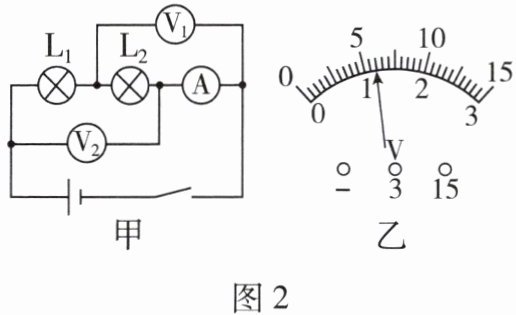

3. 如图 2 - 甲所示,闭合开关后,电流表的示数为 $0.5A$,电压表 $V_1$、$V_2$ 的指针偏转情况均如图 2 - 乙所示,该电路中灯泡 $L_1$、$L_2$

串
联,通过灯泡 $L_1$ 的电流为0.5
$A$,灯泡 $L_2$ 两端的电压为1.2
$V$,灯泡 $L_1$ 两端的电压为4.8
$V$。
答案:
3. 串 0.5 1.2 4.8

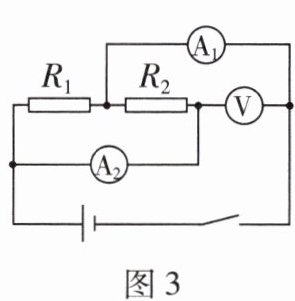

4. 如图 3 所示的电路,闭合开关后,电压表的示数为 $6V$,电流表 $A_1$ 的示数为 $0.5A$,电流表 $A_2$ 的示数为 $0.3A$,则电阻为 $R_2$ 的定值电阻两端的电压为

6
$V$,通过电阻为 $R_1$ 的定值电阻的电流为0.2
$A$。
答案:
4. 6 0.2
易错点 4 电路图与实物电路的转化(含电压表和滑动变阻器)
答案:
由于题目未给出具体电路图或实物图,无法直接作答。此类问题需根据具体电路连接要求,遵循以下步骤:1.判断电路连接方式(串/并联);2.确定电流路径,从电源正极出发依次连接元件(开关、滑动变阻器“一上一下”接入、用电器等)回到负极;3.电压表并联于被测用电器两端,确保“正进负出”及量程正确;4.核对实物与电路图元件顺序、电表接法及滑动变阻器接线柱是否一致。
(注:因题目未提供具体图形,上述为通用解题规范。若需具体答案,需补充题目图形信息。)
(注:因题目未提供具体图形,上述为通用解题规范。若需具体答案,需补充题目图形信息。)

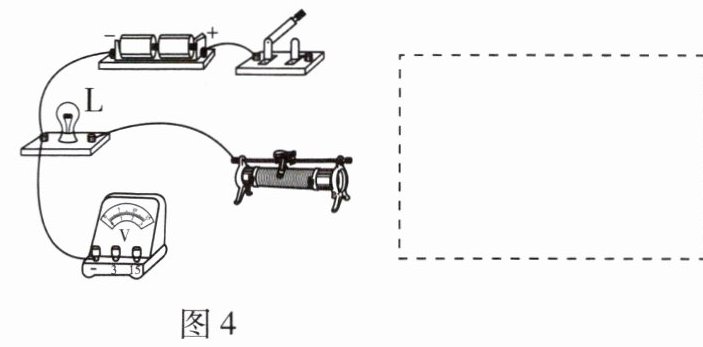

5. 请用笔画线表示导线将图 4 中的实物电路连接完整,并在虚线框中画出对应的电路图。要求:闭合开关后,向右移动滑动变阻器的滑片时小灯泡变亮,电压表测小灯泡两端的电压。

答案:
5. 如图1所示
5. 如图1所示

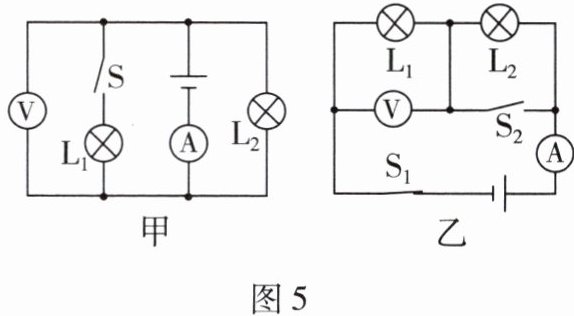

6. 在图 5 - 甲所示的电路中,电源电压不变,当开关 $S$ 由断开到闭合时,电压表的示数

不变
,电流表的示数变大
;在图 5 - 乙所示的电路中,电源电压不变,开关 $S_1$ 始终闭合,当开关 $S_2$ 由断开到闭合时,电压表的示数变大
,电流表的示数变大
。(均选填“变大”“变小”或“不变”)
答案:
6. 不变 变大 变大 变大
实验 1 探究串联电路中电压的特点(课标必做实验)
答案:
串联电路两端的总电压等于各部分电路两端电压之和

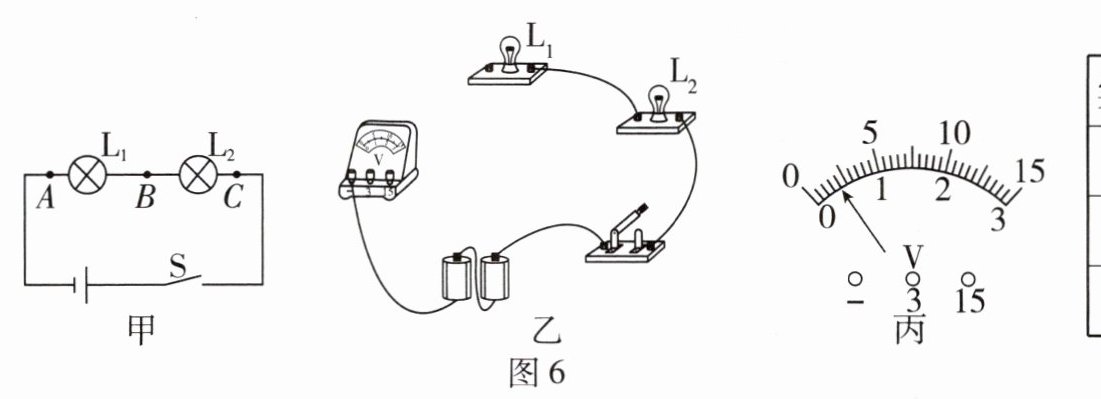

7. 小刚用图 6 - 甲所示的电路图来探究串联电路中电压的规律。
(1)在连接电路时,开关必须

(2)请按图 6 - 甲所示的电路图,把图 6 - 乙中的实物电路连接完整,使电压表测量灯泡 $L_1$ 两端的电压。
(3)实验中应当选择规格
(4)解决上述问题后,小刚开始实验,闭合开关 $S$ 后,发现灯泡 $L_1$ 亮,灯泡 $L_2$ 不亮,若只有一处故障,则故障原因可能是

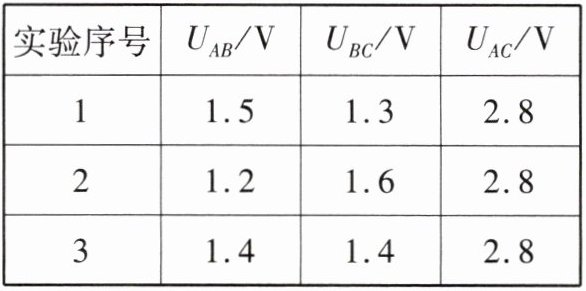

(5)排除故障后,小刚完成了实验,并把数据记录在上表中。分析实验数据可得出结论:
(6)小刚进行了多次实验,主要目的是

(1)在连接电路时,开关必须
断开
。(2)请按图 6 - 甲所示的电路图,把图 6 - 乙中的实物电路连接完整,使电压表测量灯泡 $L_1$ 两端的电压。
(3)实验中应当选择规格
不同
(选填“相同”或“不同”)的灯泡进行实验。闭合开关 $S$ 前,小刚发现电压表的指针位置如图 6 - 丙所示,接下来他应当进行的实验操作是对电压表进行调零
。(4)解决上述问题后,小刚开始实验,闭合开关 $S$ 后,发现灯泡 $L_1$ 亮,灯泡 $L_2$ 不亮,若只有一处故障,则故障原因可能是
灯泡L₂短路
。(5)排除故障后,小刚完成了实验,并把数据记录在上表中。分析实验数据可得出结论:
串联电路中电源电压等于各用电器两端电压之和
。(6)小刚进行了多次实验,主要目的是
寻找普遍规律
。
答案:
7.
(1)断开
(2)如图2所示

(3)不同 对电压表进行调零
(4)灯泡L₂短路
(5)串联电路中电源电压等于各用电器两端电压之和
(6)寻找普遍规律
7.
(1)断开
(2)如图2所示
(3)不同 对电压表进行调零
(4)灯泡L₂短路
(5)串联电路中电源电压等于各用电器两端电压之和
(6)寻找普遍规律
