《2025年领跑作业本九年级物理全一册人教版深圳专版》

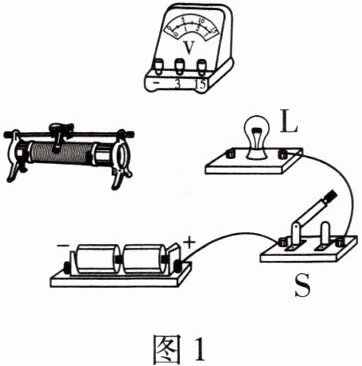

8. 如图1所示,电源为两节新干电池,请将实物图连接完整。要求:电压表测灯L两端的电压;开关S闭合后,滑片向右移动时灯L变亮。

答案：
8.如图8所示
　　　　　　　

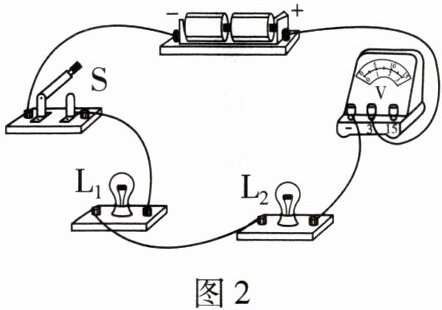

9. 小乐做“探究并联电路中电压的规律”实验时连接的部分实物电路如图2所示,请用笔画线表示导线在图中增加两条导线,使电路连接正确。要求:开关闭合后,电压表测量灯L₂两端的电压。

答案：
9.如图9所示
　　　　　　

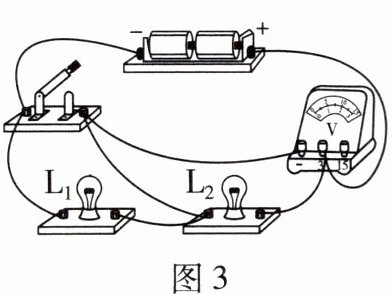

10. 在“探究并联电路中电压的规律”实验中,小君连接的部分实物电路如图3所示,其中有一根导线连接错误,请在接错的导线上打“×”,并画出正确的接法。

答案：
10.如图10所示
　　　　　　　

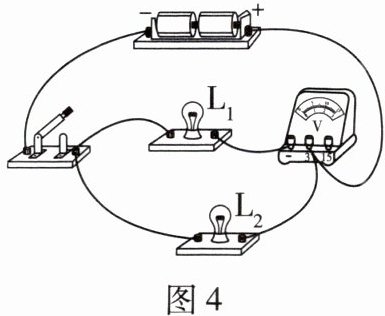

11. 在“探究串联电路中电压的规律”实验中,为测量灯L₂两端的电压,小红连接了如图4所示的电路。经检查,有一根导线连接错误,请你在接错的导线上打“×”,并画出正确的接法。

答案：
11.如图11所示
