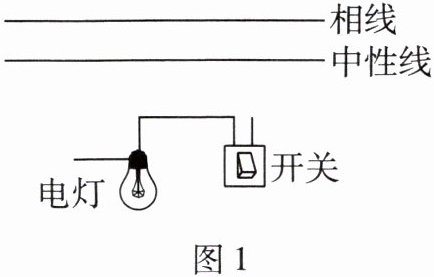

1. 如图 1 所示，请用笔画线表示导线，将电灯和开关接入家庭电路中。

答案：
如图1所示
相线
中性线
电灯 开关

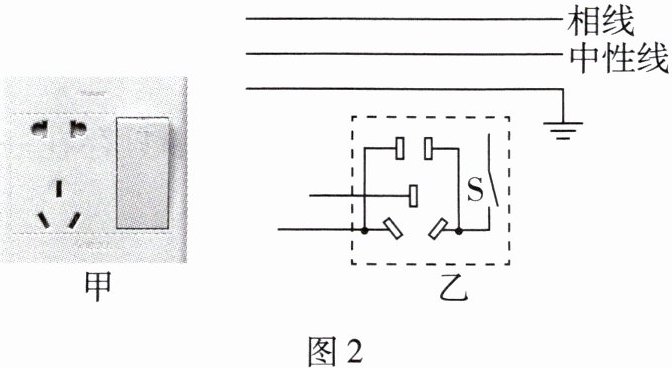

2. 图 2 - 甲是家庭电路中常见的插座，闭合开关后，两孔插座和三孔插座均可供电。图 2 - 乙是该插座在家庭电路中的连接情况，请将电路补充完整。

答案：
如图2所示
相线
中性线
地

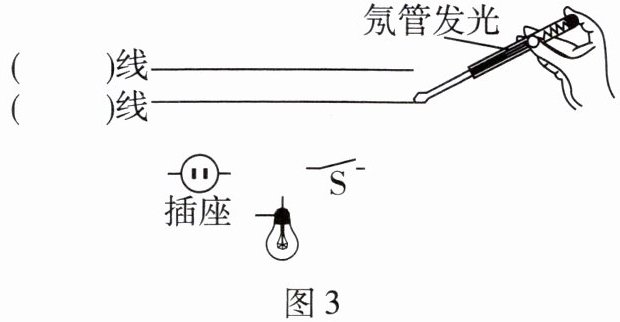

3. 请标出图 3 所示家庭电路中的相线与中性线，并用笔画线表示导线将该电路连接完整。要求：符合安全用电原则，插座独立工作，电灯由开关控制。

答案：
如图3所示
氖管发光
(中性)线
(相)线
插座 S

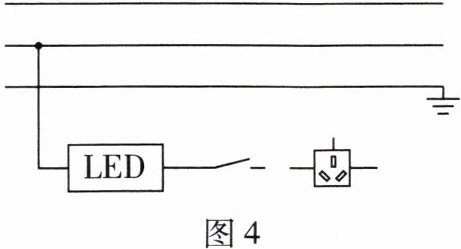

4. 请在图 4 中用笔画线表示导线，把 LED 和三孔插座接入家庭电路中（进户线类型未给出，电路已部分正确连接）。要求：符合安全用电原则，且开关单独控制 LED。

答案：
如图4所示
LED

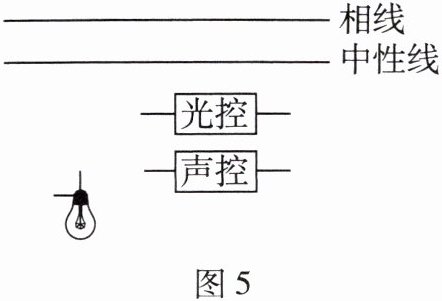

5. 如图 5 所示，请用笔画线表示导线将“光控”开关、“声控”开关和灯泡正确连入电路，要求：只有在光线很暗且有声音时灯泡才亮。

答案：
如图5所示
相线
中性线
光控
声控
