《2025年领跑作业本九年级物理全一册人教版深圳专版》

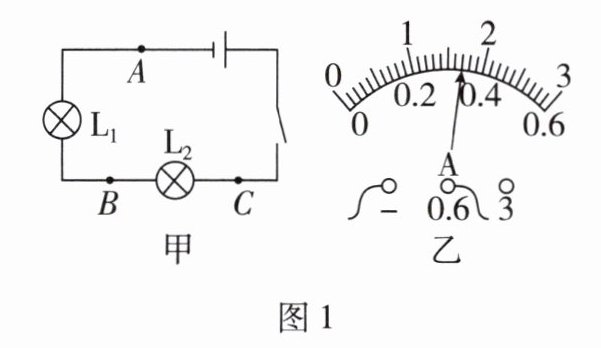

1. 图1 - 甲是小明在进行“探究串联电路中电流的规律”实验时设计的电路图，电流表接在A点。
| $I_{A}/A$ | ①$I_{B}/A$ | $I_{C}/A$ |
| ---- | ---- | ---- |
| ②0.34 | 0.34 | 0.34 |
(1) 连接实物电路时，开关应处于断开(选填“闭合”或“断开”)状态。
(2) 连接好电路后，小明进行试触，观察到电流表指针偏转到零刻度线的左侧，则他连接电路时存在的问题是电流表的正、负接线柱接反。
(3) 排除故障后进行实验，电流表指针的偏转情况如图1 - 乙所示，然后将电流表分别接在B点和C点测量电流，请将表格补充完整，并把实验数据记录在表格中。
(4) 根据表中的实验数据，可得出初步的结论：串联电路中,电流处处相等。
(5) 为了得到普遍规律，小明下一步的操作应是换用不同规格的灯泡，进行多次测量。

答案： 1.
(1)断开　
(2)电流表的正、负接线柱接反
(3)①$I_{B}/A$　②0.34　
(4)串联电路中,电流处处相等
(5)换用不同规格的灯泡，进行多次测量

2. 小广正在探究并联电路中电流的规律。

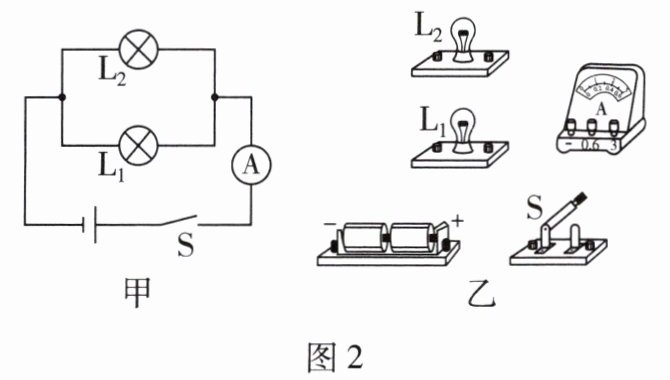

(1) 请用笔画线表示导线，按照图2 - 甲所示的电路图，连接图2 - 乙中的实物电路。(已知干路电流不超过0.6 A)
(2) 小广连完最后一根导线时，灯泡$L_{1}$、$L_{2}$立即发光，原因是连接电路时没有断开开关。

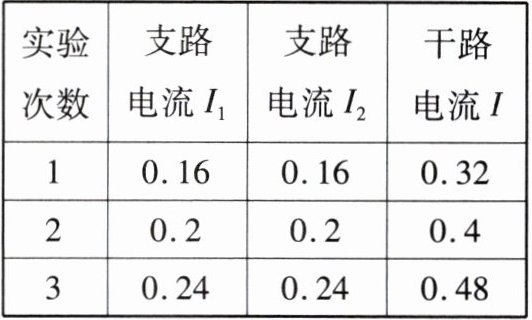

(3) 排除故障后，小广继续进行实验，记录的实验数据如上表所示。
① 小广设计的表格中的不足之处是数据没有单位。
② 小广根据表格中的数据得出结论：a. 并联电路中，干路电流等于各支路电流之和；b. 并联电路中，各支路电流相等。你认为结论b不一定(选填“一定”或“不一定”)成立，为验证此结论，小广接下来应采取的操作是换用不同规格的灯泡进行实验。

答案：
2.
(1)如图1所示
　　　　　　　　
(2)连接电路时没有断开开关　
(3)①数据没有单位②不一定　换用不同规格的灯泡进行实验

3. 将10个小灯泡串联在一起，已知电路某处的电流是200 mA，则通过每个小灯泡的电流是(C)

A.10 mA
B.20 mA
C.0.2 A
D.20A

答案： 3. C
