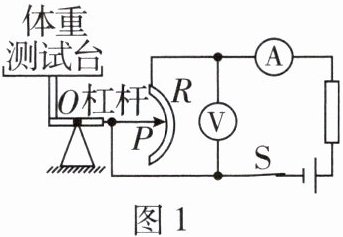

2. 图1是一个体重测试仪的工作原理图(弹簧未画出)，电源电压保持不变，电阻片的电阻为$R$，滑片$P$和杠杆相连。所测体重增大时，体重测试台下降，杠杆绕$O$点旋转，体重表的示数变大。下列说法正确的是(C)

A.所测体重越大，电压表示数越大
B.所测体重越大，电流表示数越小
C.体重表由电流表改装而成
D.体重表由电压表改装而成

答案： 2.C

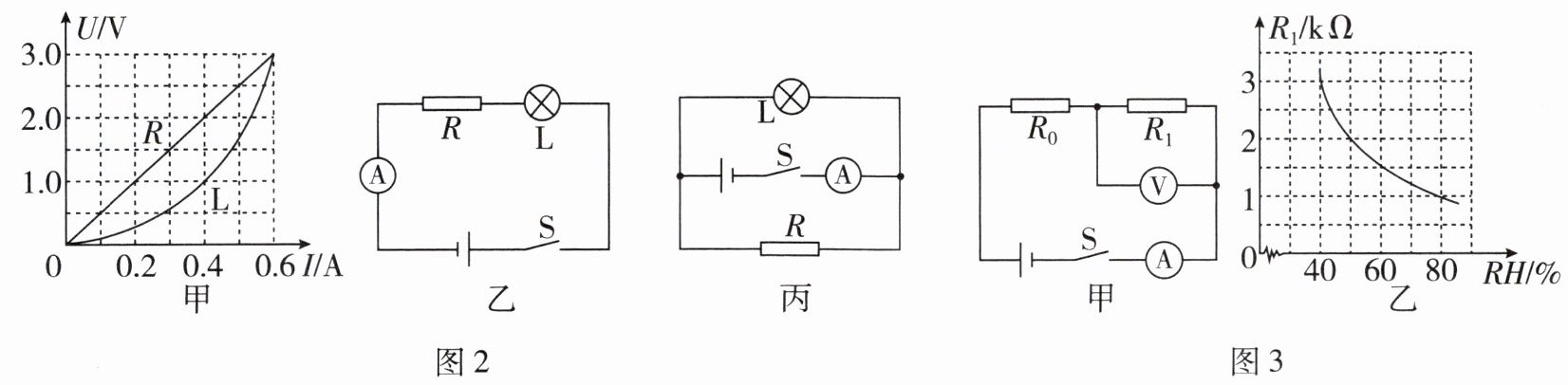

3. 图2 - 甲是电阻为$R$的定值电阻和灯泡$L$的$U - I$图像。将该定值电阻和灯泡$L$先后按图2 - 乙和图2 - 丙两种方式接入电源电压相同的电路中，闭合开关$S$，图2 - 乙中电流表的示数为$0.4\ A$。下列说法中正确的是(C)

A.电源电压为$6\ V$
B.图2 - 乙中灯泡$L$的电阻为$5\ \Omega$
C.图2 - 丙中灯泡$L$的电阻为$5\ \Omega$
D.图2 - 丙中电流表的示数为$0.6\ A$

答案： 3.C

4. 小亮设计了一款湿度表，其电路原理图如图3 - 甲所示，电源电压恒为$15\ V$，定值电阻的电阻$R_0 = 500\ \Omega$，湿敏电阻的电阻$R_1$随空气湿度($RH$)的变化关系如图3 - 乙所示。已知人体感觉比较舒服的空气湿度范围是$40\% \sim 60\%$，下列说法正确的是(D)

A.空气湿度增大时，电流表示数变小
B.空气湿度增大时，电压表示数变大
C.当电流表示数为$10\ mA$时，人体感觉比较舒服
D.当空气湿度为$50\%$时，电压表示数为$12\ V$

答案： 4.D

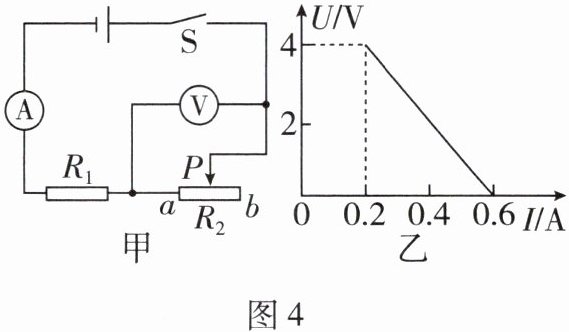

5. 如图4 - 甲所示的电路中，定值电阻的电阻$R_1 = 10\ \Omega$，滑动变阻器的最大电阻为$R_2$，电源电压保持不变。闭合开关$S$，当滑片$P$从$b$端移动到$a$端的过程，电压表示数$U$与电流表示数$I$的关系图像如图4 - 乙所示。求：
（1）电源电压；
（2）滑动变阻器的最大电阻$R_2$；
（3）当滑动变阻器接入电路中的电阻为$5\ \Omega$时，电压表的示数。

答案： 5.解:
(1)当滑动变阻器接入电路中的电阻为0Ω时，电路中的电流最大,由题图乙可知,此时电路中的电流$I_1 = 0.6A$。由$I = \frac{U}{R}$可得，电源电压:
　$U = I_1R_1 = 0.6A × 10Ω = 6V$
(2)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小,由题图乙可知,此时电路中的电流$I_2 = 0.2A$,电压表示数为4V,即滑动变阻器两端的电压$U_2 = 4V$。
　由$I = \frac{U}{R}$可得，滑动变阻器的最大电阻:
　$R_2 = \frac{U_2}{I_2} = \frac{4V}{0.2A} = 20Ω$
(3)当滑动变阻器接入电路中的电阻$R_2'$为5Ω时，电路的总电阻:
　$R_{总} = R_1 + R_2' = 10Ω + 5Ω = 15Ω$
　电路中通过的电流:
　$I' = \frac{U}{R_{总}} = \frac{6V}{15Ω} = 0.4A$
　电压表的示数:
　$U_2' = I'R_2' = 0.4A × 5Ω = 2V$
答:
(1)电源电压为6V;
(2)滑动变阻器的最大电阻$R_2$为20Ω;
(3)当滑动变阻器接入电路中的电阻为5Ω时，电压表的示数是2V。
