《2025年领跑作业本九年级物理全一册人教版深圳专版》

1. 如图 1 所示的电路，开关 S 由闭合到断开的瞬间，下列说法正确的是(C)

A.灯 $ L_1 $ 始终发光
B.灯 $ L_2 $ 变亮
C.电压表示数不变
D.电流表示数变大

答案： C

2. 在图 2 所示的电路中，电源电压不变，闭合开关，电流表的示数将变小，电压表的示数将变大。(均选填“变大”“不变”或“变小”)

答案： 变小 变大

3. 如图 3 所示，电源电压不变，闭合开关 S，当滑动变阻器的滑片 P 向右移动时(B)

A.电流表示数变大
B.电流表示数变小
C.电压表示数变大
D.电压表示数变小

答案： B

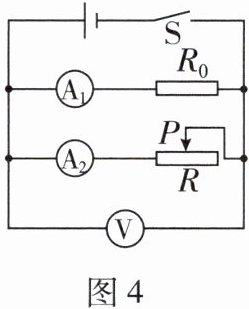

4. 如图 4 所示，电源电压不变，闭合开关 S，在滑动变阻器的滑片 P 向右移动的过程中，下列说法正确的是(D)

A.电压表示数变小
B.电压表示数变大
C.电流表 $ A_1 $ 示数变小
D.电流表 $ A_2 $ 示数变小

答案： D

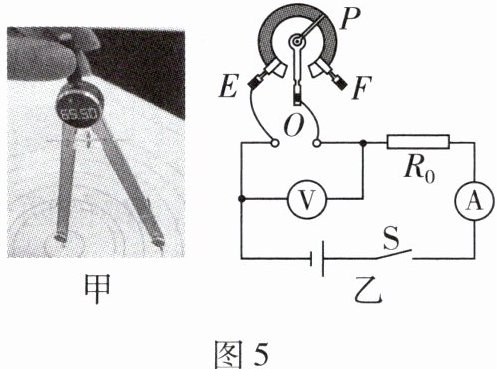

5. (2024 宝安区模拟)图 5 - 甲所示是一款智能化数显式圆规，它可以直接显示出所画圆的半径大小 r，其内部等效电路图如图 5 - 乙所示。OEF 为可旋转调节接入电阻的变阻器，闭合开关 S，当 r 增大时滑片 P 向顺时针方向转动，反之，则向逆时针方向转动。下列说法正确的是(B)

A.半径 r 减小时，电路的总电阻增大
B.半径 r 增大时，电压表示数增大
C.圆规的数显表盘对应图 5 - 乙中的电流表示数
D.半径 r 增大时，电压表示数与电流表示数的比值减小

答案： B

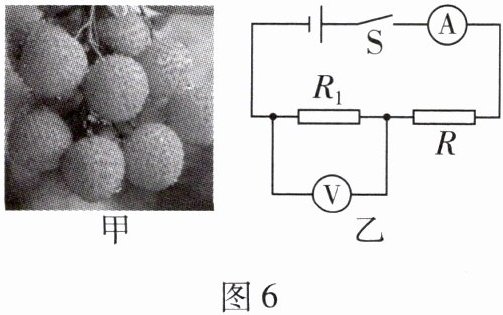

6. 深圳特色 如图 6 - 甲，南山荔枝果大肉厚、汁多核小、甘甜清香，是深圳“南山三宝”之一。果农用石墨烯制成“甜敏”电阻检测南山荔枝含糖量，图 6 - 乙是检测南山荔枝含糖量的简化电路图，电源电压不变，定值电阻的电阻为 $ R_1 $，“甜敏”电阻的电阻 R 随含糖量的升高而增大。将“甜敏”电阻附着在剥开的南山荔枝上，当南山荔枝含糖量升高时(C)

A.电流表示数增大
B.电流表示数不变
C.电压表示数减小
D.电压表示数增大

答案： C
