《2025年领跑作业本九年级物理全一册人教版深圳专版》

7. 如图3所示的电路中，电源电压保持不变，定值电阻的电阻分别为 $ R_1 $、$ R_2 $，$ R_2 = 15Ω $，闭合开关S，电流表的示数为0.3A，再闭合开关 $ S_1 $，电流表的示数变化了0.4A，则电源电压为6V，$ R_1 $ 为20Ω。

答案： 7.6 20

8. 如图4所示的电路中，电源电压为9V且保持不变，两定值电阻的电阻分别为 $ R_1 $、$ R_2 $，$ R_1 = 10Ω $。闭合开关后，电阻为 $ R_1 $ 的定值电阻两端的电压为3V，求：
(1) 电路中的电流；
(2) 电阻为 $ R_2 $ 的定值电阻两端的电压；
(3) $ R_2 $ 的大小。

答案： 8.解：
(1)电路中的电流：
$I = \frac{U_{1}}{R_{1}} = \frac{3V}{10\Omega} = 0.3A$
(2)两定值电阻串联，则电阻为$R_{2}$的定值电阻两端的电压：$U_{2} = U - U_{1} = 9V - 3V = 6V$
(3)由$I = \frac{U}{R}$可得：$R_{2} = \frac{U_{2}}{I} = \frac{6V}{0.3A} = 20\Omega$
答：
(1)电路中的电流为$0.3A$；
(2)电阻为$R_{2}$的定值电阻两端的电压为$6V$；
(3)$R_{2}$为$20\Omega$。

9. 物理与生活 体脂率是指人体内脂肪的质量占人体总质量的百分比。肌肉比脂肪更容易导电，若人的体脂率下降，体重不变，肌肉占比增大，则人体的电阻减小(选填“增大”或“减小”)。若小强在医院测体脂率时，加在两手之间的电压为5V，通过两手之间的电流为2.5mA，则小强两手之间的电阻为2000Ω。

答案： 9.减小 2000

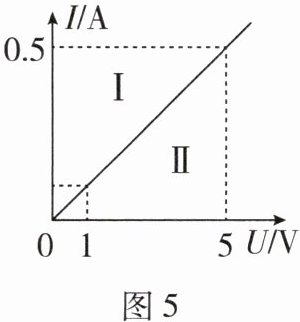

10. 某电阻器的 $ I - U $ 图像如图5所示，该电阻器的电阻是10Ω。当该电阻器两端的电压为1V时，通过它的电流是0.1A；当通过该电阻器的电流为1A时，其两端的电压为10V。

答案： 10.10 0.1 10

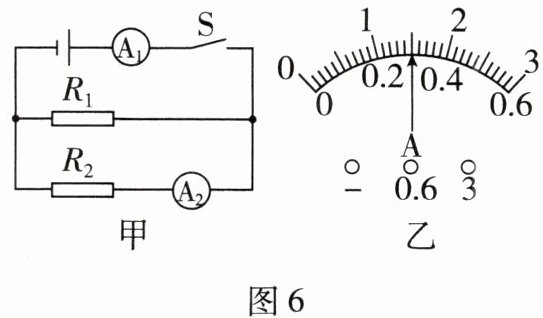

11. 如图6 - 甲所示，定值电阻的电阻分别为 $ R_1 $、$ R_2 $，$ R_2 = 40Ω $。闭合开关S后，电流表 $ A_1 $、$ A_2 $ 的指针偏转情况均如图6 - 乙所示，则电流表 $ A_1 $ 的示数为1.5A，电流表 $ A_2 $ 的示数为0.3A，电源电压为12V，$ R_1 $ 为10Ω。

答案： 11.1.5 0.3 12 10

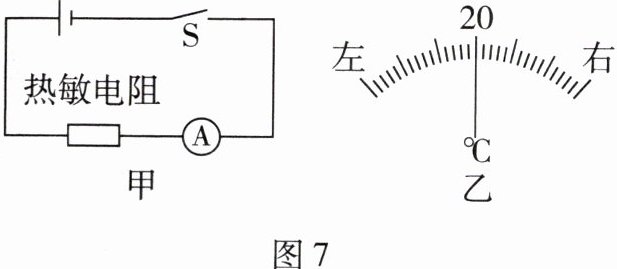

12. 科学推理 某蔬菜大棚内放置有监控大棚内温度变化的监控装置。已知热敏电阻的电阻会随温度的降低而迅速增大，将热敏电阻与电源、电流表和开关接在电路中(如图7 - 甲)，就制成了可以用来检测很小范围内的温度变化的监控装置。
(1) 当热敏电阻所在区域的温度降低时，电路中的总电阻变大，电流表示数变小。(均选填“大”或“小”)
(2) 将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度(如图7 - 乙)，表盘中 $ 25℃ $ 的刻度应在 $ 20℃ $ 刻度的右(选填“左”或“右”)侧。

答案： 12.
(1)大小
(2)右
