《2025年领跑作业本九年级物理全一册人教版深圳专版》

1. 图1是铭牌上标有“20 Ω 1.5 A”字样的滑动变阻器，下列说法正确的是(C)

A.它通过改变接入电路中电阻丝的横截面积来改变电阻
B.“1.5 A”表示允许通过它的最小电流为1.5 A
C.当滑片P在A端时，它接入电路的电阻为20 Ω
D.若改接C、D两接线柱，则它相当于一个定值电阻

答案： C

2. (2024 自贡)如图1所示，要使滑片P向右移动时，滑动变阻器连入电路中的电阻变大，应连接的接线柱为(D)

A.A和B
B.B和C
C.B和D
D.A和D

答案： D

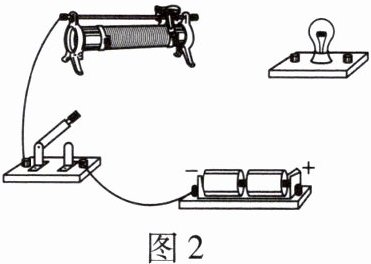

3. 图2是小萍用滑动变阻器改变灯泡的亮度的实验装置。
(1) 连接电路之前，小萍应该先将开关断开。
(2) 请你用笔画线表示导线，帮小萍将实验电路连接完整，使开关闭合前不需要移动滑片。
(3) 实验中要使灯泡发光变亮，应将滑动变阻器的滑片向左(选填“左”或“右”)端移动。若一段时间后，发现无论怎样调节滑片，灯泡一直很亮且亮度不变，则故障可能是滑动变阻器短路(选填“断路”或“短路”)。
(4) 小明和小军也进行了该实验，他们所用的元器件都无故障，但出现了如下的异常现象，请分析可能的原因。
①小明闭合开关后，发现灯泡发光较暗，且无论怎样移动滑片，灯泡的亮度都不变，原因可能是将滑动变阻器的两个下接线柱接入了电路。
②小军闭合开关后，发现灯泡发光较亮，且无论怎样移动滑片，灯泡的亮度都不变，原因可能是将滑动变阻器的两个上接线柱接入了电路。
]

答案：

(1)断开　
(2)如图1所示
　　　　　　　
(3)左　短路　
(4)①将滑动变阻器的两个下接线柱接入了电路②将滑动变阻器的两个上接线柱接入了电路

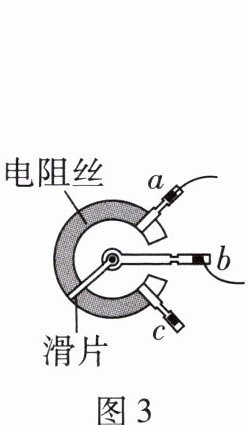

4. 图3是电位器的结构示意图，a、b、c是接线柱。当滑片向c端旋转时，电位器接入电路的电阻(C)

A.不变
B.变小
C.变大
D.先变大后变小
]

答案： C

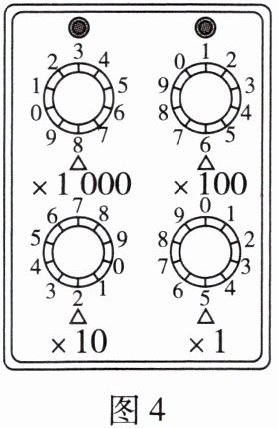

5. 电阻箱也是一种变阻器，如图4所示，该旋转式电阻箱的分度值为1Ω，电阻可调范围为0~9999Ω，此时的示数为8625Ω。
]

答案： 1 0~9 999 8 625

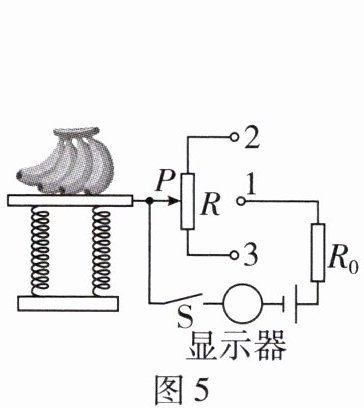

6. 图5是某水果店使用的电子秤的原理图。未放水果时，滑片P处于滑动变阻器R的最上端。当所称水果的质量增大时，显示器的示数也增大。
(1) 显示器是由电流表(选填“电流表”或“电压表”)改装而成的。
(2) 为满足设计要求，当所称水果的质量增大时，电路中的电流应变大，滑动变阻器对电流的阻碍作用应变小，因此需要将接线柱1与接线柱3(选填“2”或“3”)相连。
]

答案：
(1)电流表
(2)大小 3
