4. 如图4所示的电路，灯 $L_1$ 的电阻比灯 $L_2$ 的大，闭合开关 $S$ 后，两灯均发光，电压表 $V_2$ 的示数为2.5 V，下列说法正确的是()

A.电压表 $V_1$ 的示数大于2.5 V
B.电压表 $V_1$ 的示数小于2.5 V
C.电压表 $V$ 的示数大于2.5 V
D.电压表 $V$ 的示数等于2.5 V

答案： D

5. 电视遥控器需要两节新干电池串联作为电源，则其电源电压为3V。每个节日小彩灯的正常工作电压为3 V，若要把它们接入12 V的电路中，且所有小彩灯都能正常工作，则应使4个这样的小彩灯串联接入。

答案： 3 4 串

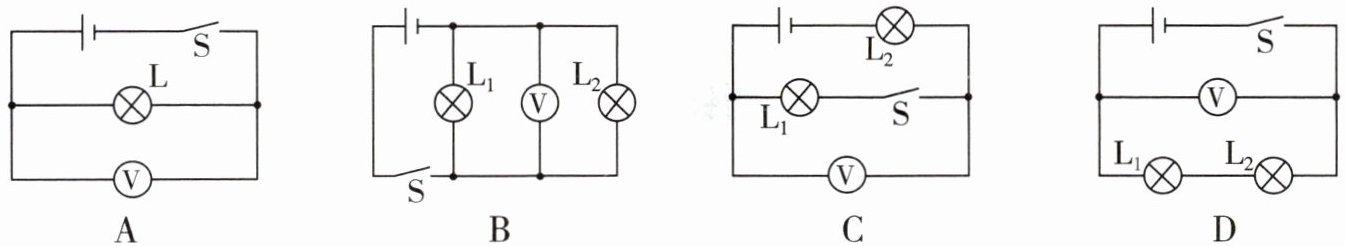

6. 下列电路中，开关闭合后，电压表的示数与电源电压不相等的是()


A.
B.
C.
D.

答案： C

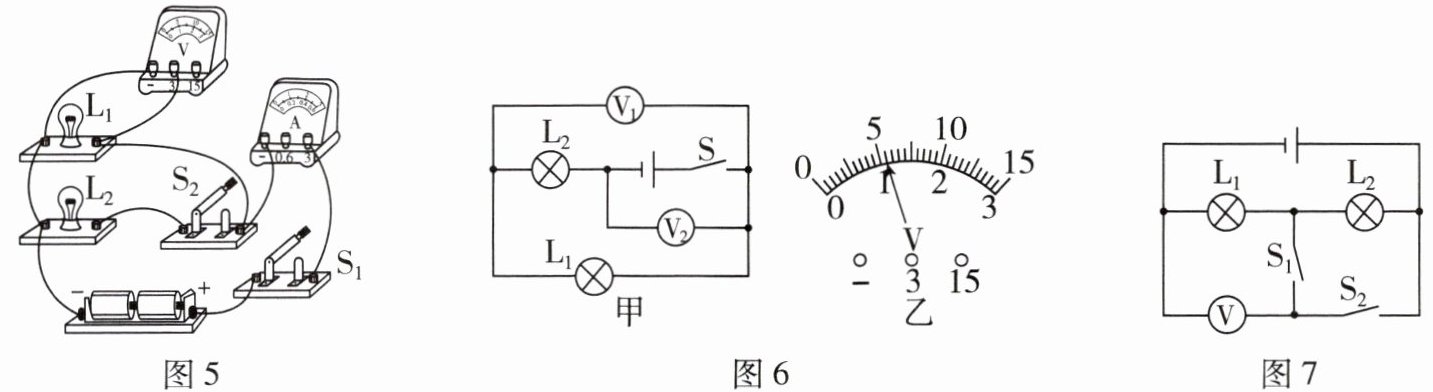

7. 图5是实验小组的同学连接的实物电路，将开关 $S_1$、$S_2$ 都闭合，两灯泡均发光。下列说法正确的是()

A.灯泡 $L_1$ 和 $L_2$ 是串联的
B.灯泡 $L_1$、$L_2$ 两端的电压一定相同
C.断开开关 $S_2$ 后，电压表的示数变小
D.断开开关 $S_2$ 后，电流表的示数不变

答案： B

8. 图6 - 甲所示的电路中，闭合开关 $S$，两电压表指针的偏转情况均如图6 - 乙所示。下列说法正确的是()

A.灯 $L_1$ 和 $L_2$ 是并联的
B.灯 $L_1$ 两端的电压为4.4 V
C.灯 $L_2$ 两端的电压为1.1 V
D.电源电压为5.5 V

答案： D

9. 图7所示的电路中，电源电压为6 V，只闭合开关 $S_1$，电压表的示数为4 V，此时灯 $L_1$、$L_2$ 两端的电压之比为2:1；同时闭合开关 $S_1$、$S_2$，此时电压表的示数为6V。

答案： 2:1 6

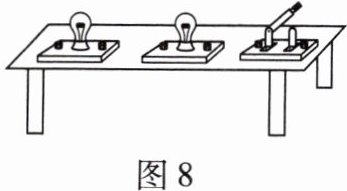

10. 科学推理 如图8所示，桌面上有两个灯泡和一个开关，它们的连线在桌面下方(只有一个电源)，无法被看到。闭合开关，两灯泡同时发光。下列现象中，可以判断出两灯泡一定串联的是F；可以判断出两灯泡一定并联的是D。(均选填字母)

A.闭合开关，两灯泡同时发光
B.断开开关，两灯泡同时熄灭
C.流过两个灯泡的电流相等
D.流过两个灯泡的电流不相等
E.两个灯泡两端的电压相等
F.两个灯泡两端的电压不相等

答案： F D
