《2025年领跑作业本九年级物理全一册人教版深圳专版》

1. 图 1 所示的电路中，电源电压恒定，$R_{1}=30\Omega$。闭合开关$S_{1}$、$S_{2}$时，电流表示数为 0.8 A；断开开关$S_{2}$后，电流表示数变化了 0.6 A，则电源电压为6 V，电阻$R_{2}$为10 Ω。

答案： 6 10

2. 图 2 所示的电路中，电源电压恒定，$R_{1}=4\Omega$。只闭合开关 S 时，电压表的示数为 2 V，电路中的电流为0.5 A；若再闭合开关$S_{1}$，电压表的示数变化了 6 V，则电源电压为8 V，电阻$R_{2}$为12 Ω。

答案： 0.5 8 12

3. 图 3 所示的电路中，电源电压恒为 9 V，滑动变阻器的最大电阻为 6 Ω，$R_{2}=3\Omega$。闭合开关 S，移动滑动变阻器的滑片，下列说法错误的是 (B)

A.滑片在最右端时，电压表的示数为 3 V
B.滑片在最右端时，电流表的示数为 1.5 A
C.滑片在最左端时，电压表的示数为 9 V
D.滑片在最左端时，电流表的示数为 1 A

答案： B

4. 图 4 所示的电路中，电源电压不变，小灯泡正常发光时的电压为 2.5 V，此时通过它的电流为 0.25 A。闭合开关 S，小灯泡恰好正常发光，将滑动变阻器的滑片 P 从最右端移到中点的过程中，电流表示数变化了 0.1 A。下列说法错误的是 (B)

A.电源电压为 2.5 V
B.滑动变阻器的最大电阻为 50 Ω
C.滑片 P 移到中点时，电压表示数为 2.5 V
D.移动滑片 P 前后，通过滑动变阻器的电流之比为 1:2

答案： B

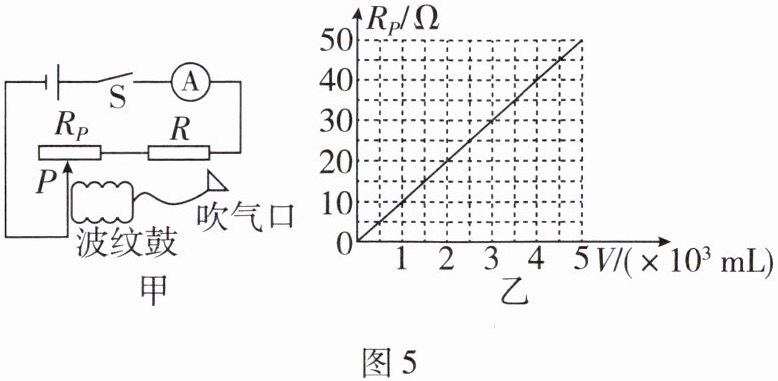

5. 图 5 - 甲是某活动小组自制的肺活量测试仪的原理图，被测者吹出的气体使波纹鼓胀大，进而推动滑片 P 向左移动。图 5 - 乙是滑动变阻器接入电路的电阻$R_{P}$与肺活量 V 的关系图像，该测试仪能测量的最大肺活量为 5 000 mL，电源电压为 6 V，定值电阻的电阻为 10 Ω。
(1) 某次测得的肺活量为 3 000 mL，此时滑动变阻器接入电路的电阻为30 Ω。
(2) 闭合开关 S，当电流表示数为 0.3 A 时，测得的肺活量为1000 mL。
(3) 在正常使用的情况下，电流表示数的变化范围是0.1～0.6 A。

答案：
(1)30
(2)1 000
(3)0.1～0.6 A
