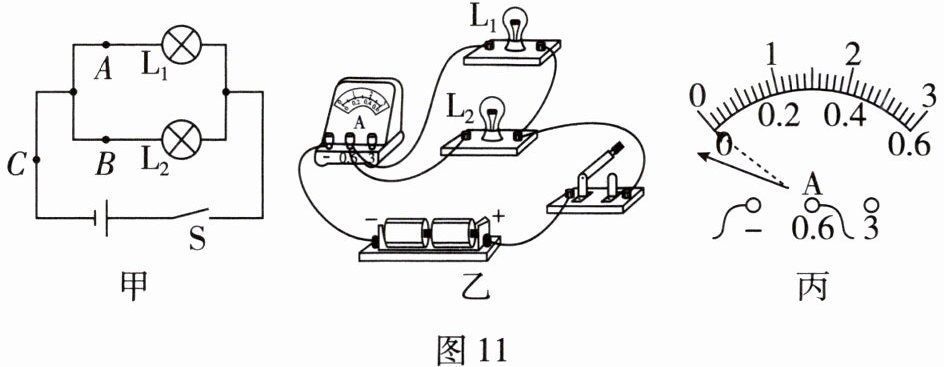

12. 为了探究“并联电路中干路电流与各支路电流的关系”，小明设计了图 11 - 甲所示的电路进行实验。

(1) 闭合开关前，小明发现某一电流表指针的位置如图 11 - 丙所示，则接下来他应该将该电流表调零。
(2) 请你在图 11 - 乙中移动一根导线，使电流表测量 A 点的电流，在移动的导线上画“×”，并用笔画表示导线连接电路。

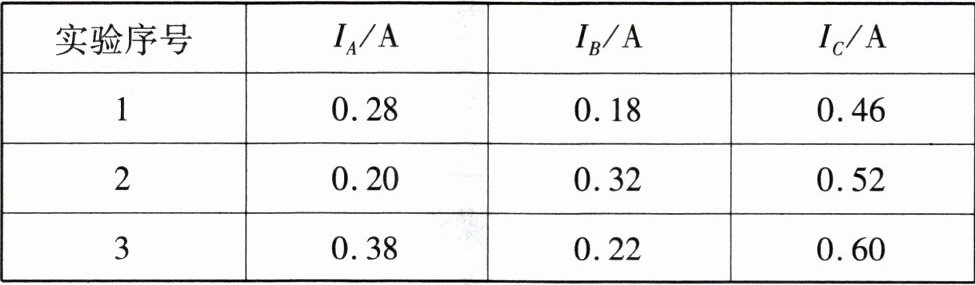

(3) 小明闭合开关，测出电流。接下来他更换不同（选填“相同”或“不同”）规格的灯泡重复实验，并将测得的实验数据记录在下表中。分析实验数据可得：并联电路中，干路电流与各支路电流的关系是$I_{C} = I_{A} + I_{B}$（写出 $ I_A $、$ I_B $ 和 $ I_C $ 的关系式）。
(4) 同组的小林做该实验时设计的电路如图 12 所示，他的方案是先只闭合开关 $ S_2 $，测出通过灯$ L_1 $ 的电流 $ I_1 $；然后只闭合开关 $ S_1 $，测出通过灯 $ L_2 $ 的电流 $ I_2 $，比较 $ I_1 $ 和 $ I_2 $ 的大小。你认为小林的方案不可行（选填“可行”或“不可行”），请说明理由：两次测量中通过电流表的电流方向不同，电流表在某次测量中不能正常工作(合理即可)。

答案：
12.
(1)调零
(2)如图4所示
　　　　　　　　
(3)不同 $I_{C} = I_{A} + I_{B}$
(4)不可行 两次测量中通过电流表的电流方向不同，电流表在某次测量中不能正常工作(合理即可)
