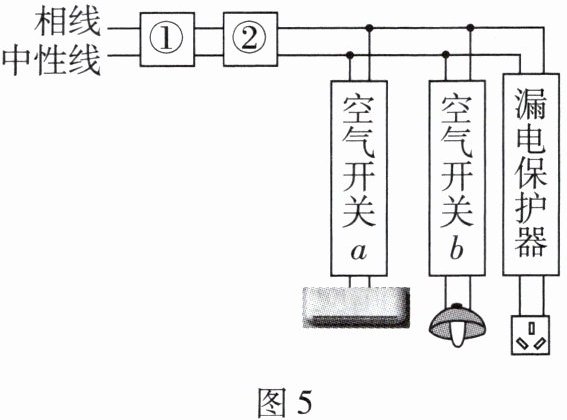

7. 图5是某住宅内配电系统的部分简化图,其中方框①中接入的是电能表(选填“电能表”或“总开关”);当空气开关a跳闸时,空气开关b不会(选填“会”或“不会”)跳闸;当漏电保护器切断电流时,灯泡能(选填“能”或“不能”)正常工作。
]

答案： 7.电能表　不会　能

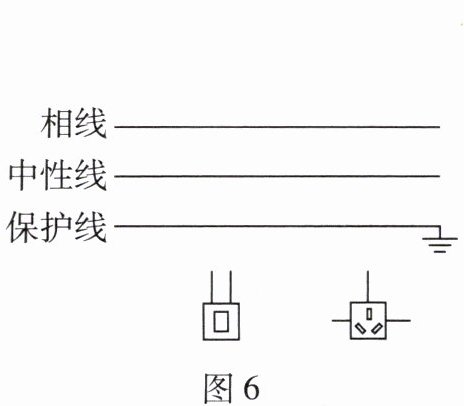

8. 如图6,请将开关和三孔插座正确接入家庭电路,使开关能控制插座的通、断电。

答案：

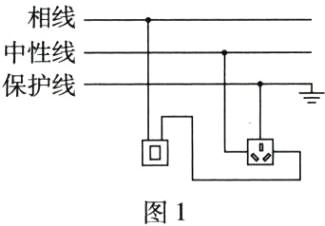

8.如图1所示
　　　　　　　

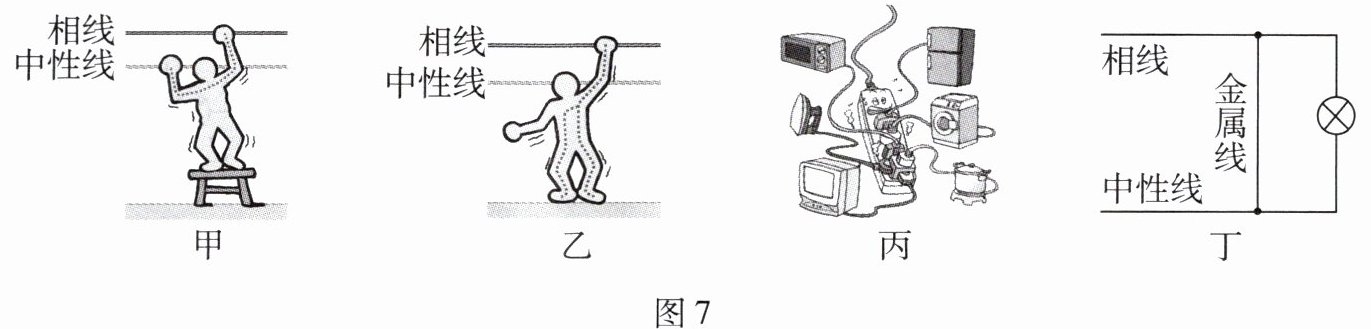

9. 家庭电路中通常装有漏电保护器和空气开关,图7所示甲、乙、丙、丁4种情形,会使空气开关“跳闸”的是丙、丁,会使漏电保护器“跳闸”的是乙,漏电保护器和空气开关都不会“跳闸”的是甲。
]

答案： 9.丙、丁　乙　甲

10. 小明家中安装的空气开关上标有“220 V 20 A”字样。某天,小明家中有一台1000 W的空调、一台200 W的电冰箱和两盏22 W的节能灯正在工作。当小明又把一台500 W的电饭煲的插头插进插座并闭合开关时,空气开关忽然跳闸了。发生这种现象的原因可能是 (C)

A.节能灯断路
B.用电器的总功率过大
C.电饭煲内某处短路
D.电饭煲的插头短路

答案： 10.C

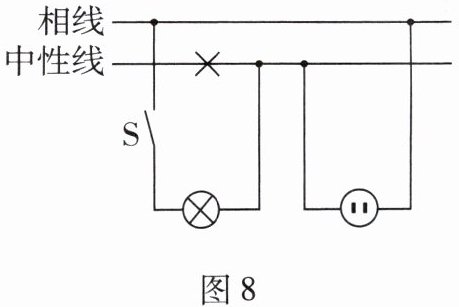

11. 如图8所示,电路中画“×”处断路。开关闭合前,用测电笔测试两孔插座的左孔,氖管不发光;闭合开关后,用测电笔测试两孔插座的左孔,氖管发光。(均选填“发光”或“不发光”)
]

答案： 11.不发光　发光

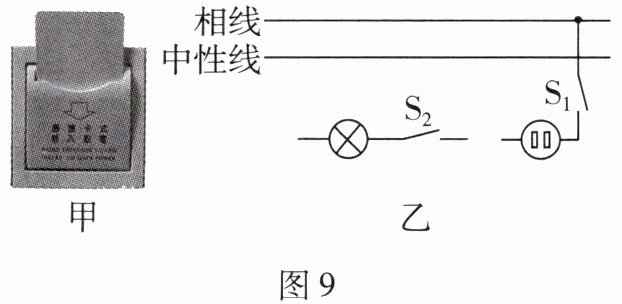

12. 如图9-甲所示,将宾馆的房卡插入卡槽相当于闭合了房间的总开关,此时再闭合房间中灯的开关,灯才会发光。图9-乙是宾馆房间内部分电路的示意图,其中S₁是房卡开关,S₂是控制灯的开关,请将电路补充完整。

答案：

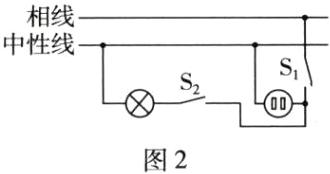

12.如图2所示
