《2025年领跑作业本九年级物理全一册人教版深圳专版》

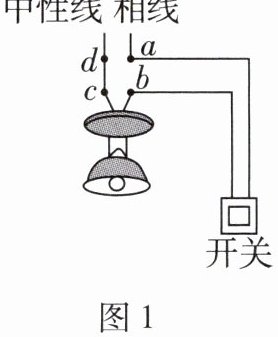

1. 教材改编 图1是部分家庭电路的示意图，请回答下列问题。
(1) 闭合开关后，灯泡正常发光，用测电笔分别测试a、b、c、d四点，则在测试a、b点时氖管会发光。
(2) 一段时间后，灯泡突然熄灭，保险丝未熔断，且电路中只存在一处故障。用测电笔分别测试a、b、c、d四点：(以下均选填字母)
① 若只在测试a、b两点时氖管发光，则故障可能是A；
② 若只在测试d点时氖管不发光，则故障可能是C；
③ 若在测试a、b、c、d四点时氖管都发光，则故障可能是B；
④ 若在测试a、b、c、d四点时氖管都不发光，则故障可能是D。
A. 灯泡断路 B. 进户中性线断路 C. c、d间断路 D. 进户相线断路

答案： 1.
(1)a、b
(2)①A ②C ③B ④D

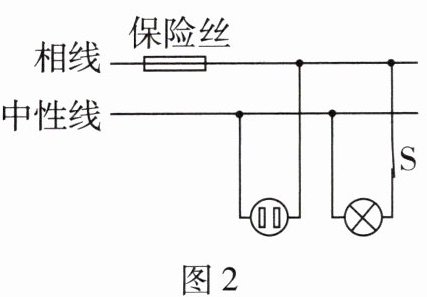

2. 图2为部分家庭电路的示意图，正常发光的电灯突然熄灭，检查发现保险丝完好，再用测电笔先后检测插座的两孔，氖管均发光。由此判断电路故障可能是(C)

A.插座短路
B.进户相线断路
C.进户中性线断路
D.电灯断路

答案： 2.C

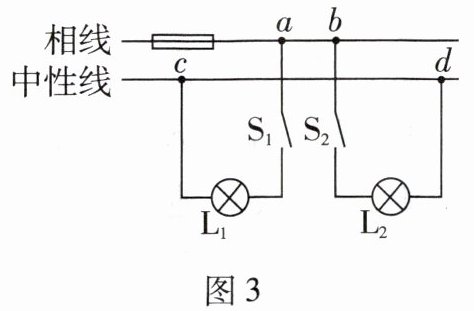

3. 图3是家庭电路的一部分，在使用过程中，小明发现以下现象：闭合开关 $ S_1 $，灯 $ L_1 $ 亮；再闭合开关 $ S_2 $，灯 $ L_1 $ 亮、$ L_2 $ 不亮。为找出故障原因，小明分别用测电笔检测b、d两点，若氖管都不发光，则故障可能是A；若只在检测b点时氖管发光，则故障可能是D；若检测两点时氖管都发光，则故障可能是C。(均选填字母，电路中只有一处故障)

A.a、b两点间断路
B.灯 $ L_2 $ 短路
C.c、d两点间断路
D.开关 $ S_2 $ 接触不良

答案： 3.A D C

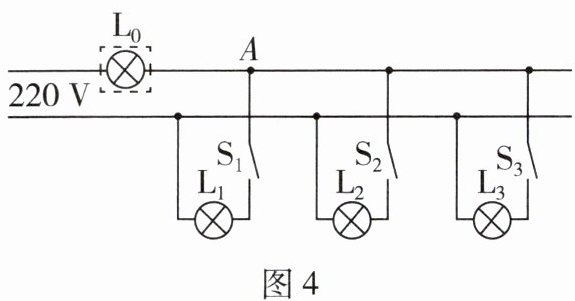

4. 家庭电路发生故障时，电工师傅常用一个额定电压为220V的灯 $ L_0 $(校验灯)替换保险丝来检查照明电路中每条支路的情况，如图4所示。若仅闭合开关 $ S_1 $ 时，灯 $ L_0 $ 不发光，则说明灯 $ L_1 $ 所在支路断路；若仅闭合开关 $ S_2 $ 时，灯 $ L_0 $ 正常发光，则说明灯 $ L_2 $ 所在支路短路；若仅闭合开关 $ S_3 $ 时，灯 $ L_0 $ 发光且发光较暗，则说明灯 $ L_3 $ 所在支路正常。(均选填“正常”“断路”或“短路”)

答案： 4.断路 短路 正常
