《2025年领跑作业本九年级物理全一册人教版深圳专版》

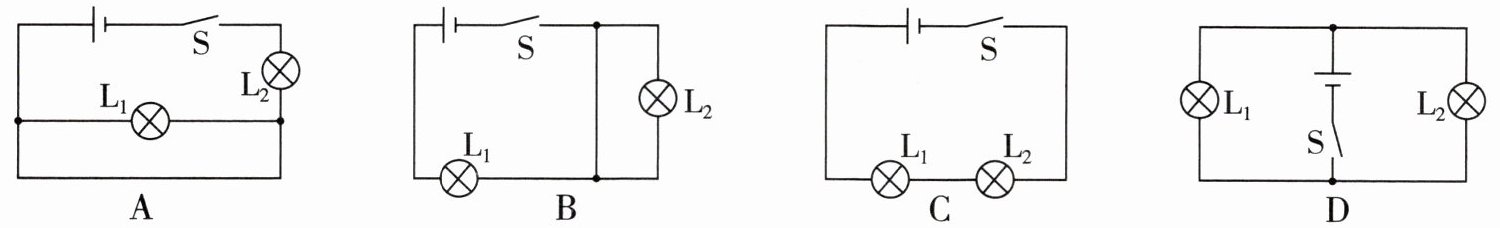

1. 下列电路中，开关S闭合后，灯L₁和L₂并联连接且均能发光的是(D)

]

答案： D

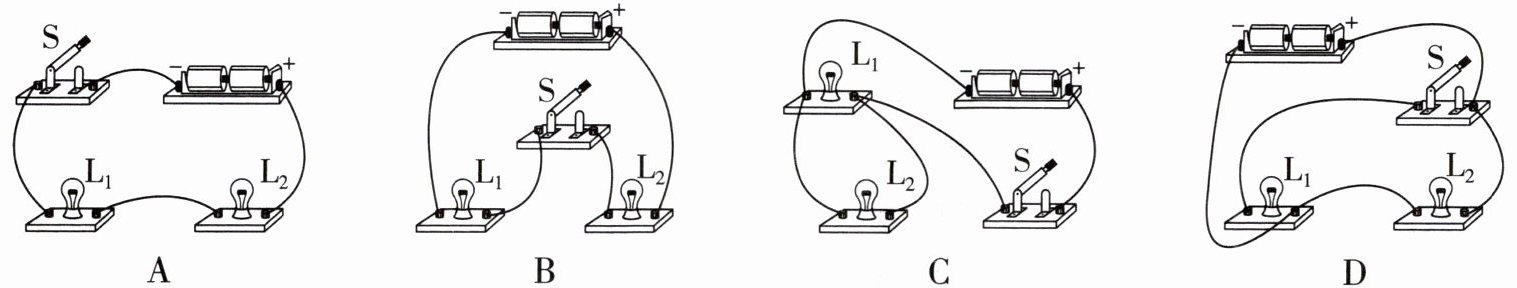

2. 某同学连接了四个电路来探究开关的控制作用，其中开关S只控制灯泡L₁的电路是(D)

]

答案： D

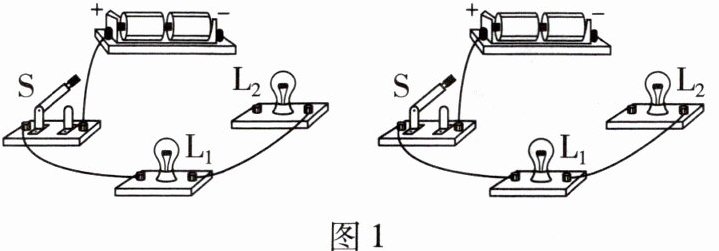

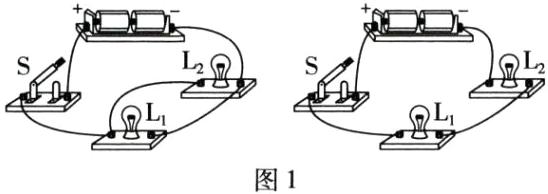

3. 请用笔画线表示导线，用两种不同的方式把图1中的两个实物电路连接完整，导线不能交叉。要求：开关同时控制两个灯泡，闭合开关后，两灯均能发光。
]

答案：
如图1所示
　　　

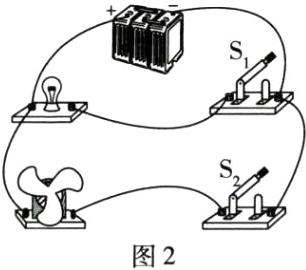

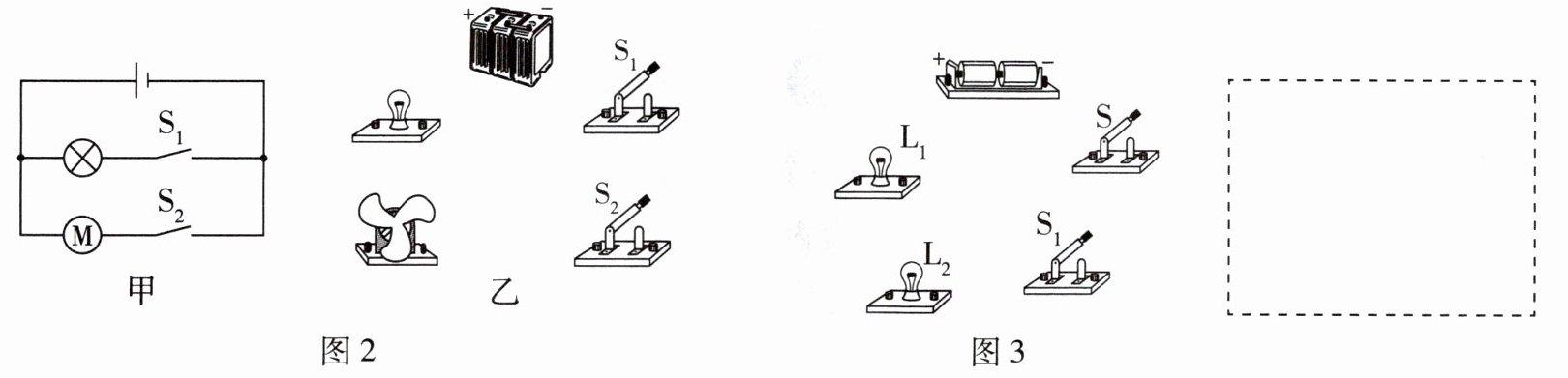

4. 如图2所示，请按照电路图连接实物电路。（导线不得交叉）
]

答案：
如图2所示
　　　　　　　

5. 请按要求用笔画线表示导线连接图3中的实物电路，并在虚线框内画出对应的电路图。要求：灯L₁、L₂并联，开关S控制整个电路，开关S₁控制灯L₁所在的支路。

答案：
如图3所示
　　　　

6. 教室讲台上面有两盏LED护眼灯，它们在开关闭合时同时亮，在开关断开时同时灭，若其中一盏灯损坏(断路)时，另一盏灯能继续工作，则它们的连接方式(B)

A.一定是串联
B.一定是并联
C.可以串联，也可以是并联
D.无法确定

答案： B

7. 图4所示为宾馆房间的房卡，将房卡插入卡槽中，房间内的用电器才能使用，则房卡相当于电路元器件中的开关，应接在该房间电路的干路(选填“支路”或“干路”)上；房间内各用电器均可单独使用，它们的连接方式为并联。
]

答案： 开关 干路 并联
