8. 图5所示是一种车位占用提醒电路，虚线框内的元器件一个是红灯，另一个是绿灯。当开关S断开时，a和b串联；当开关S闭合时，元器件a被短路。若车位被占用时(开关S断开)红灯亮，车位空闲时(开关S闭合)红灯灭，则元器件a(后两空均选填“a”或“b”)是红灯。
]

答案： 串 a a

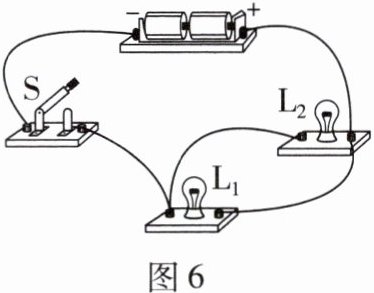

9. 图6所示的电路中，闭合开关，两灯均发光。下列说法正确的是(B)

A.灯L₁、L₂串联
B.若灯L₁灯丝烧断，则灯L₂仍能发光
C.断开开关S，灯L₂发光，灯L₁不发光
D.若灯L₁短路，则灯L₂仍能发光
]

答案： B

10. 图7所示的电路中，下列说法正确的是(D)

A.当闭合开关S₂、S₃时，灯L₁、L₂串联
B.当只闭合开关S₁时，灯L₁、L₂并联
C.当闭合开关S₁、S₂时，灯L₁、L₂都发光
D.同时闭合开关S₁、S₂、S₃时，会发生电源短路
]

答案： D

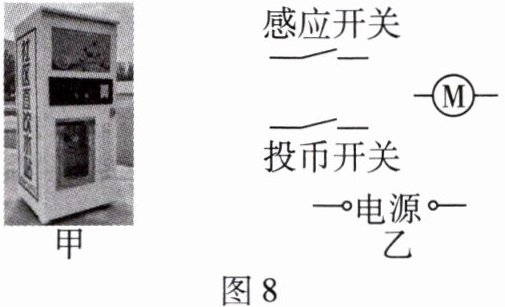

11. 某款售水机（如图8 - 甲）可通过刷卡（闭合感应开关）或投币（闭合投币开关）的方式取水。请在图8 - 乙中将这款售水机的内部电路图补充完整。
]

答案：
如图4所示
　　　　　　　　

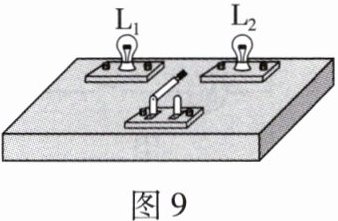

12. 科学探究 物理课上，老师给同学们展示了一个有盖的木盒，盒盖上固定着两个灯泡和一个开关(导线的连接情况隐藏在盒内)，如图9所示，闭合开关，两个灯泡同时亮；断开开关，两个灯泡又同时熄灭。老师让大家判断一下这两个灯泡的连接方式。

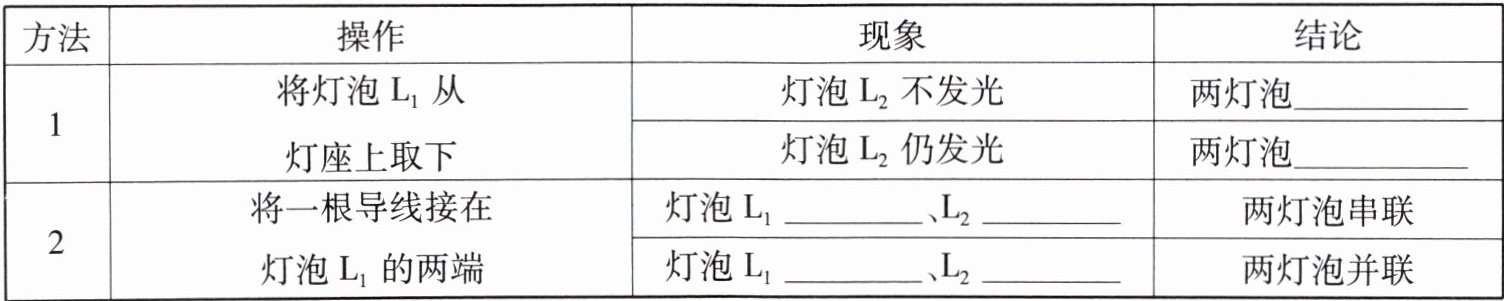

(1) 小东提出了以下两种判断方法，请你将表格补充完整。
(2) 经过检验，同学们确定了灯泡L₁、L₂是串联的，但小华观察到，开关闭合时，灯泡L₁比L₂亮，他猜测这可能是因为灯泡L₁比L₂更靠近电源正极。在不增加器材的条件下，请你提出一个能验证小华猜测的方案：将两个灯泡互换位置，闭合开关，观察两灯的亮度是否变化。
]

答案：
(1)串联 并联 不发光 发光 不发光 不发光
(2)将两个灯泡互换位置，闭合开关，观察两灯的亮度是否变化
