《2025年领跑作业本九年级物理全一册人教版深圳专版》

6. 小南设计了图6所示的电路来测量小灯泡L正常工作时的电阻。已知电源电压恒定,定值电阻的电阻为$R_{0}$,小灯泡L正常工作时的电压为$U_{0}$,实验步骤如下:
(1) 将开关$S$拨到触点1,调节滑片$P$,使电流表的示数为;
(2) 保持滑片$P$不动,将开关$S$拨到触点2,读出电流表的示数$I$;
(3) 小灯泡L正常工作时的电阻$R_{L}=$。(用$U_{0}$、$R_{0}$和$I$表示)

答案：
(1)$\frac{U_{0}}{R_{0}}$;
(3)$\frac{U_{0}R_{0}}{IR_{0}-U_{0}}$

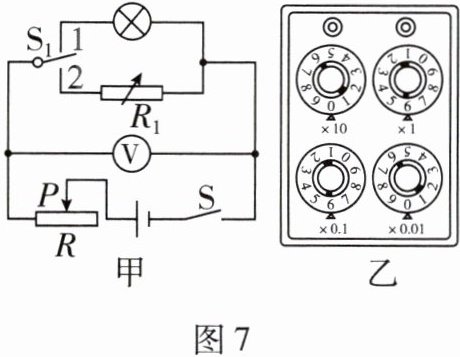

7. 小山和小海用电阻箱和电压表测小灯泡正常发光时的电阻(小灯泡正常发光时的电压为2.5 V),他们共同设计的实验电路如图7 - 甲所示,电源电压不变。
(1) ①闭合开关$S$后,将开关$S_{1}$拨到触点1,调节(选填“滑动变阻器”或“电阻箱”),使电压表示数为V。
②将开关$S_{1}$拨到触点2,然后小山和小海进行了不同的实验操作。
小山:保持滑片$P$的位置不变,只调节电阻箱使电压表示数保持不变。
小海:同时调节滑动变阻器和电阻箱,使电压表示数保持不变。
你认为两人的操作中,的操作是正确的。
(2) 选择正确的实验操作后,电阻箱上各旋钮的位置如图7 - 乙所示,则小灯泡正常发光时的电阻为Ω。
(3) 若去掉图7 - 甲中的滑动变阻器,(选填“能”或“不能”)完成电阻的测量。(电压表不会被烧坏)

答案：
(1)①滑动变阻器;2.5;②小山;
(2)6.6;
(3)不能

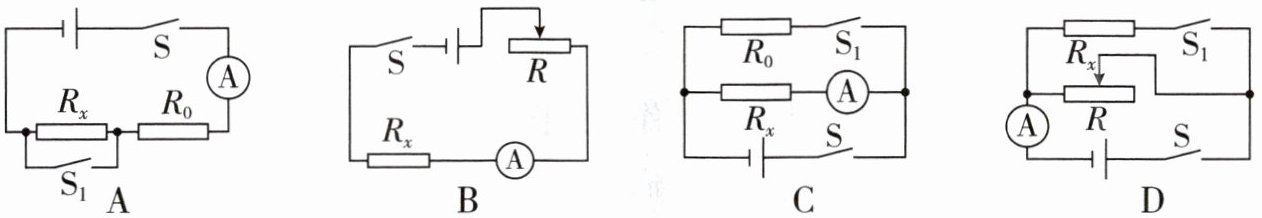

8. 为测量待测电阻器的电阻$R_{x}$,小明设计了以下四个电路,其中电源电压未知且不变,定值电阻的电阻$R_{0}$和滑动变阻器的最大电阻$R$均已知,则不能达到实验目的的是 ()

答案： C

9. (2025深圳模拟)小芳设计了图8所示的电路,用来测量小灯泡正常工作时的电阻。实验方案如下:(电源电压不变,滑动变阻器$A$的最大阻值为$R_{m}$,滑动变阻器$B$的最大阻值未知,小灯泡正常工作时的电流为$I_{L}$)
(1) 只闭合开关,移动滑动变阻器$A$的滑片,使电流表的示数为$I_{L}$;
(2) 只闭合开关,保持滑动变阻器$A$的滑片的位置不动,移动滑动变阻器$B$的滑片,使电流表的示数为$I_{L}$;
(3) 保持滑动变阻器(选填“$A$”或“$B$”)的滑片位置不动,将另一个滑动变阻器的滑片移到最左端,电流表的示数为$I_{1}$,再将此滑动变阻器的滑片移到最右端,电流表的示数为$I_{2}$;
(4) 小灯泡正常工作时的电阻$R=$。(用$I_{1}$、$I_{2}$、$R_{m}$表示)

答案：
(1)$S_{1}$;
(2)$S_{2}$;
(3)$B$;
(4)$\frac{I_{2}R_{m}}{I_{1}-I_{2}}$
