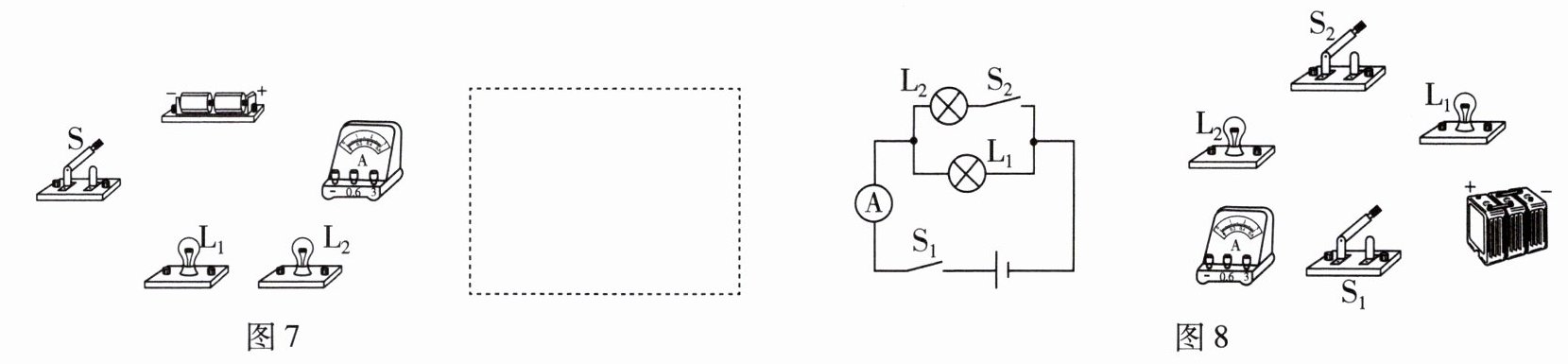

7. 请用笔画线表示导线，将图 7 中的实物电路连接完整，并在虚线框内画出对应的电路图。要求：两灯串联，电流表测电路中的电流（电路中的电流约为 0.2 A）。

答案：
7.如图1所示
　　　

8. 请根据图 8 中的电路图连接实物电路，导线不能交叉。（干路中的电流为 1.8 A）

答案：

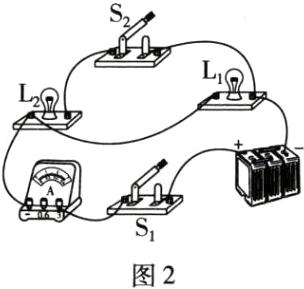

8.如图2所示
　　　　　　　

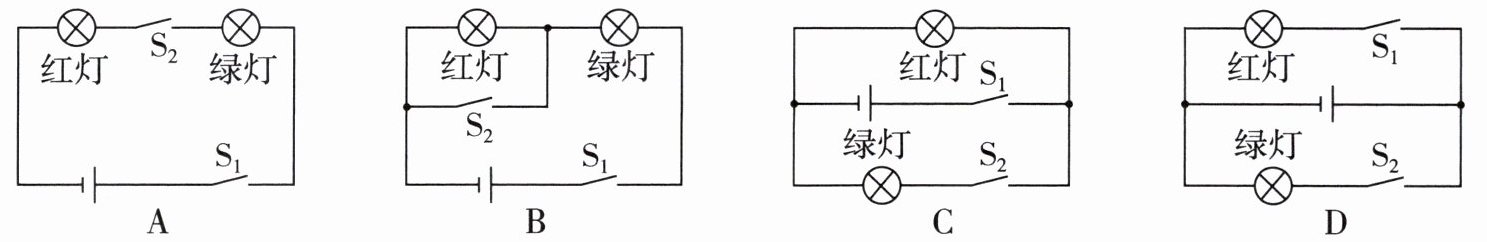

9. (2024 通辽)某交通路口指示车辆通行的信号灯由红灯和绿灯组成，红灯停，绿灯行，以下是红、绿灯工作时的电路简图。你认为正确的是(D)


A.[img]
B.[img]
C.[img]
D.[img]

答案： 9.D

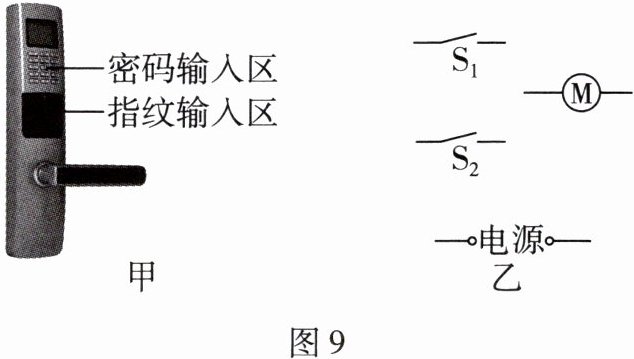

10. 图 9 - 甲是某款智能门锁，有密码与指纹两种开门方式。密码正确时开关 $ S_1 $ 闭合，指纹正确时开关 $ S_2 $ 闭合，电动机转动时打开房门。请把图 9 - 乙中的各元器件符号连接成符合要求的电路图。

答案：
10.如图3所示
　　　　　　　　　

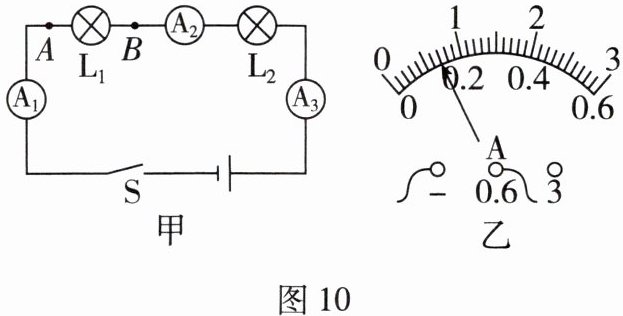

11. 如图 10 - 甲所示，小华用三个电流表、两个小灯泡等器材探究“串联电路中各处电流的关系”。

(1) 实验中，灯泡 $ L_1 $ 和 $ L_2 $ 的规格应该不同(选填“相同”或“不同”)，这样做的目的是使实验结论更具有普遍性。
(2) 按照图 10 - 甲连接好电路以后，小华闭合开关，发现两个小灯泡均不发光，电流表均无示数。他将一根导线接在 A、B 两点之间，发现小灯泡 $ L_2 $ 发光且很亮，由此判断电路存在的故障可能是小灯泡L₁断路。

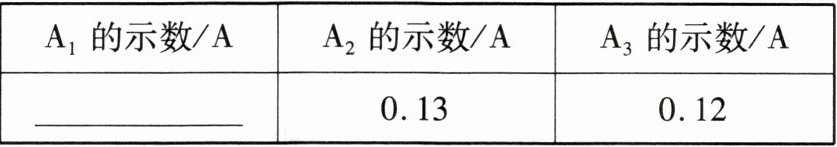

(3) 排除故障后，小华分别读出了电流表 $ A_1 $、$ A_2 $、$ A_3 $ 的示数，并填在表格中。
① 电流表 $ A_1 $ 的示数如图 10 - 乙所示，请将表格中的数据补充完整。
② 分析表格数据发现三个电流表的示数有差异，则下列说法正确的是A(选填字母)。
A. 可能是读电流表示数时引起的差异
B. 可能是电流经过三个电流表的先后顺序不同引起的差异
(4) 为了得出普遍规律，接下来小华应换用不同规格的灯泡进行多次实验。(写出一条即可)

答案： 11.
(1)不同 使实验结论更具有普遍性
(2)小灯泡L₁断路
(3)①0.14 ②A
(3)换用不同规格的灯泡进行多次实验
