《2025年领跑作业本九年级物理全一册人教版深圳专版》

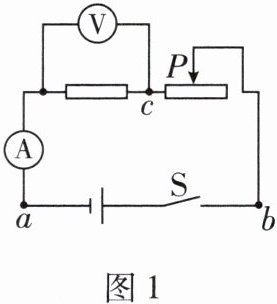

1. 图1是“伏安法测电阻”实验中的电路图，根据电路图连接实物电路后，请分析出现下列现象的原因：(已知两电表均完好)
(1) 闭合开关，电压表无示数，电流表有示数，则出现故障的原因可能是定值电阻短路。
(2) 闭合开关，发现无论如何移动滑动变阻器的滑片 $ P $，电流表均无示数，电压表有示数且接近电源电压，则出现故障的原因可能是定值电阻断路。
(3) 闭合开关，移动滑片 $ P $，发现电流表、电压表均有示数，但不稳定，指针左右摆动，用力按压滑片 $ P $ 后，指针停止左右摆动，则出现故障的原因可能是滑动变阻器接触不良。
(4) 闭合开关，发现电流表、电压表均无示数，小明利用另一只完好的电压表进行检测，把电压表分别接在 $ a、b $ 之间和 $ b、c $ 之间，电压表均有示数；接在 $ a、c $ 之间，电压表无示数。如果电路中仅有一处故障，该故障可能是滑动变阻器断路。
(5) 闭合开关，发现电流表、电压表均无示数，将导线分别接在滑动变阻器、电流表和定值电阻两端，两表均无变化；将导线接在开关两端，两表均有示数，若电路中仅有一处故障，该故障可能是开关断路。
(6) 闭合开关，电流表和电压表都有较小的示数，无论怎样移动滑片，两表示数均无变化，则出现故障的原因可能是滑动变阻器接的是下端的两接线柱。

答案： 1.
(1)定值电阻短路
(2)定值电阻断路
(3)滑动变阻器
(4)滑动变阻器断路
(5)开关断路
(6)滑动变阻器接的是下端的两接线柱

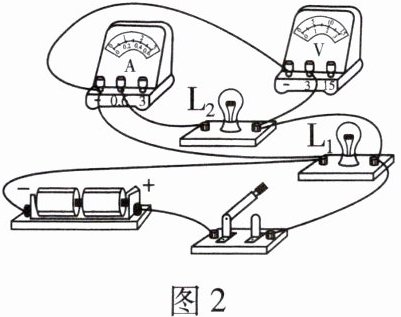

2. 某同学利用图2所示的电路进行实验，闭合开关后，灯 $ L_1、L_2 $ 正常发光且两个电表均有示数。但过了一会儿后，其中一个电表的示数变为0，此时电路发生的故障可能是 (D)

A.电流表断路
B.灯泡 $ L_1 $ 短路
C.灯泡 $ L_1 $ 断路
D.灯泡 $ L_2 $ 断路

答案： 2.D

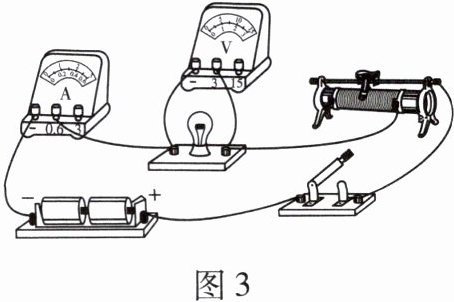

3. 如图3所示，闭合开关，小明发现无论怎样调节滑动变阻器的滑片，小灯泡都不发光，电压表的示数为零。进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好，针对电路中出现的小灯泡不发光的现象，他提出了如下猜想：
① 小灯泡的灯丝断了；② 小灯泡短路；③ 滑动变阻器接触不良。
(1) 根据故障现象，猜想①(选填序号)是错误的。
(2) 如果观察到电流表有示数，则猜想②(选填序号)是正确的。

答案： 3.
(1)①
(2)②
