《2025年名校作业九年级物理上册人教版山西专版》

19.如图所示,多芯线是常用的导线,它是由多根细导线制成的,多芯线的电阻远______(选填“大于”或“小于”)每根细导线的电阻;铜的导电性比铝好,有些不合格的导线是在铝丝外面镀上一层铜,这样的劣质导线比同规格的纯铜线的电阻______(选填“大”或“小”)。

答案： 小于 大 解析 多芯线是由多根细导线绕制而成的，且各根细导线之间是并联的，并联相当于增大了导体的横截面积，故多芯线的电阻远小于每根细导线的电阻。由于铝的导电性不如铜好，如果导线在铝丝外面镀上一层铜，这样会导致比同规格的纯铜线的电阻大。

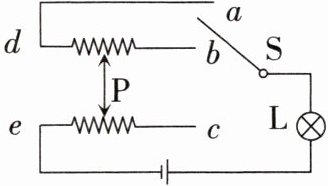

20.如图所示,bd、ce是两根完全相同的电阻丝,金属滑片P接在这两根电阻丝上,下列说法正确的是( )


A.开关S和a接触,滑片P向右移动,灯变暗
B.开关S和b接触,滑片P向右移动,灯变亮
C.开关S和c接触,滑片P向左移动,灯变亮
D.开关S和c接触,滑片P向右移动,灯变暗

答案： A 解析 开关S和a接触，dP、eP间电阻丝接入电路，滑片P向右移动，dP、eP间的长度变长，电路中的电阻变大，电路中的电流变小，灯变暗；开关S和b或c接触时，无论滑片P向左还是向右移动，电路中的电阻都不

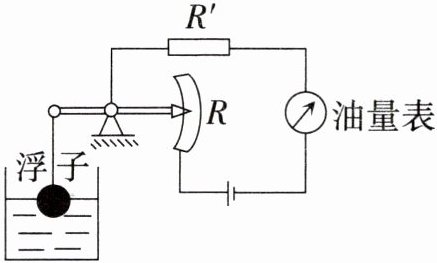

21.如图是自动测量油箱内油量装置的简化图,其中电源电压恒定,R'是定值电阻,R是弧形变阻器,金属杠杆的一端是它的滑片。下列判断正确的是( )


A.油量表是由电压表改装而成的
B.R和R'是并联的
C.油位越高,通过R的电流越大
D.油位越低,R接入电路中的电阻越小

答案： C 解析 油量表串联在电路中，是由电流表改装而成的，A错误；R和R'串联，油位降低，浮标下移，在杠杆的作用下滑片上移，R接入电路中的电阻变大，电路中的电流变小，B、D错误；油位变高，R接入电路中的电阻变小，电路中的电流变大，C正确。

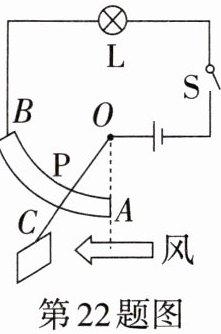

22.【科学思维】一位同学设计了一个风力测定仪,如图所示,O是转轴,OC是金属杆,下面连接着一块受风板,无风时,OC是竖直的;风越强,OC杆偏转的角度越大。AB是一段弧形电阻,P点是金属杆与弧形电阻的接触点,电路中接有一个小灯泡,测风力时,闭合开关S。通过分析可知:金属杆OC与弧形电阻AB组合在一起相当于一个______,风力越大,其接入电路中的电阻越______。观察小灯泡的亮度可以粗略地反映风力的大小,若要提高该装置反映风力大小的准确度,可采取的方法是______。

答案： 滑动变阻器 小 在电路中串联一个电流表 解析 金属杆OC随受风板移动时，弧形电阻AB接入电路的阻值发生变化，金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器；风力越大，弧形电阻AB接入电路的长度越短，接入电路的阻值越小。

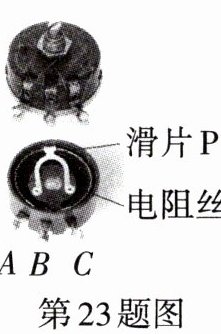

23.旋转式变阻器(如图所示)与滑动变阻器相比,外形不同,但原理都是通过改变接入电路中导体的______(选填“长度”“材料”或“横截面积”)来改变其接入电路的电阻。若图中旋转式变阻器的A、B两接线柱连入电路,当旋钮顺时针旋转时,它连入电路的电阻将______(选填“变大”“变小”或“不变”)。若旋转过程中,电路中电流变化不明显,可以选择电阻丝更______(选填“粗”或“细”)的变阻器。

答案： 长度 变大 细 解析 旋转式变阻器与滑动变阻器都是通过改变接入电路中导体的长度来改变其连入电路的电阻。图中旋转式变阻器的A、B两接线柱连入电路时，弧形电阻片的AP段连入电路，当旋钮顺时针旋转时，它连入电路的电阻丝的长度变大，则它连入电路的电阻变大。电阻丝越细，其电阻越大，旋转过程中，电路中电流变化越明显，所以可以选择电阻丝更细的变阻器。
