《2025年名校作业九年级物理上册人教版山西专版》

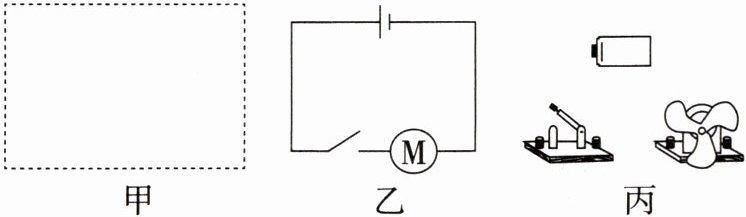

1.(1)请你设计一个由干电池供电、开关控制小灯泡工作的简单电路,并在图甲所示的虚线框内画出电路图。
(2)在连接电路时,开关应该处于______状态。请你根据图乙所示的电路图,用笔画线代替导线把图丙的实物电路连接起来。

答案：

(1)如图所示
　　　　　　　　
(2)断开 如图所示
　　　　　　　
解析
(2)为了保护电路,连接电路时应断开开关。由图乙可知,电流从电源正极流出,依次经过开关、电动机回到电源负极。

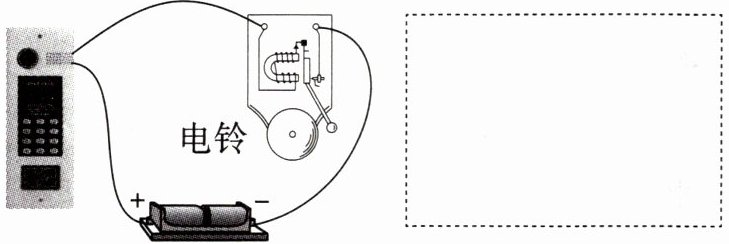

2. 如图是小明同学设计的门铃电路工作原理图,请你在虚线框内画出这个门铃的完整电路图。(电铃用“”符号表示)

答案：
如图所示
　　　　　　　

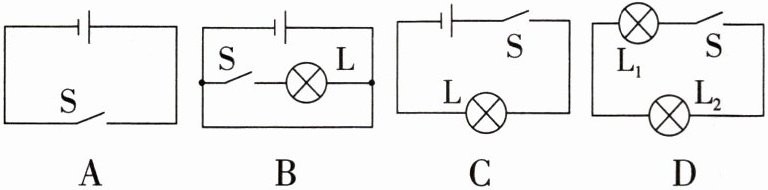

3. 如图所示的四个电路图中,连接正确的是( )


A
B
C D

答案： C 解析 A中没有用电器,B中电源被短路,D中没有电源。故选C。

4. 如图所示的电路,当开关$S_1、$$S_2$都断开时,是______路;当$S_1、$$S_2$都闭合时,是______路;当$S_1$闭合、$S_2$断开时,是______路;当$S_1$断开、$S_2$闭合时,是______路。

答案： 断 短 通 断
解析 当S₁、S₂都断开时,电路中无电流,是断路;当S₁、S₂都闭合时,导线将电源两极直接相连,是短路;当S₁闭合、S₂断开时,有电流通过小灯泡,小灯泡能工作,是通路;当S₁断开、S₂闭合时,电路断开,无电流通过,是断路。

5. 如图所示的电路中,当闭合开关后,发现$L_1$不发光$,L_2$发光,电路中存在的故障可能是( )

$A. L_1$短路
$B. L_2$短路
$C. L_1$断路
$D. L_2$断路

答案： A 解析 如果有灯断路,电路发生断路,两灯都不发光;如果L₂短路,L₁发光,而L₂不发光,所以只可能是L₁短路。故选A。

6. 实验小组为某养鸡场设计了如图所示的电路,闭合开关$S_1、$$S_2$后,下列分析正确的是( )


A.小灯泡亮,电铃响
B.小灯泡亮,电铃不响
C.小灯泡不亮,电铃响
D.小灯泡不亮,电铃不响

答案： B 解析 闭合开关S₁、S₂后,电铃被短路不响;小灯泡连入电路,发光。故选B。

7. 小宇同学在自家家门上安装了一个门铃。装上一对新电池后,发现电池迅速发热、烫手,这是因为( )

A.门铃响了
B.电路出现断路
C.电池被短路
D.电池正、负极接反

答案： C 解析 装上新电池后,发现电池迅速发热、烫手,说明电路中有很大的电流,其原因是电池被短路。故选C。

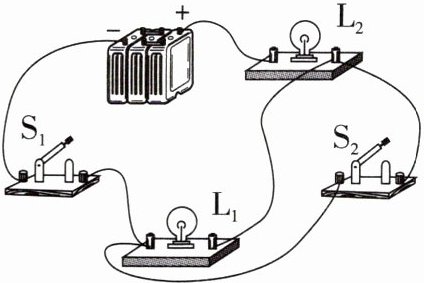

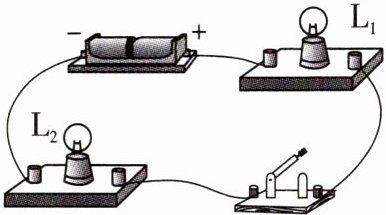

8. 如图是小谢做实验时连接的电路,下列说法正确的是( )


A.闭合$S_1,$断开$S_2,$电路是断路
B.闭合$S_1,$断开$S_2,L_1$被短路
C.闭合$S_1、$$S_2,$电源可能被烧坏
D.闭合$S_1、$$S_2,$只有$L_2$发光

答案： D 解析 闭合S₁,断开S₂,电流从电源正极流出,经L₂、L₁、S₁回到电源负极,形成通路,L₁没有被短路,L₂、L₁都发光,A、B错误;闭合S₁、S₂,电流从电源正极流出,经L₂、S₂、S₁回到电源负极,电路为通路,但L₁被短路,只有L₂发光,C错误,D正确。
