8. 兴趣小组的同学在课堂上用四个小灯泡连接了如图所示的电路,下列说法正确的是 ( )


A.四灯串联

$B.L_1、$$L_2、$$L_3$并联,再与$L_4$串联
C.四灯并联

$D.L_2、$$L_3、$$L_4$并联,再与$L_1$串联

答案：

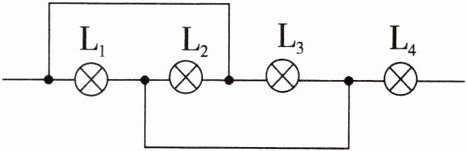

B　解析分析题中的电路图知,四个灯泡中,灯L₁、L₂、L₃先并联，然后再与L₄串联,等效电路图如下图所示,B正确。

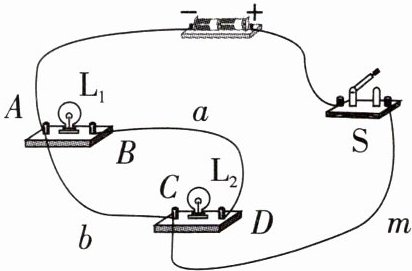

9. 在如图所示的电路中,下列说法错误的是 ( )


A.闭合开关S后,电路将发生短路
B.闭合开关S后$,L_1、$$L_2$并联且都能发光
C.要使$L_1、$$L_2$串联,可去掉导线b
D.将导线m从接线柱C改接到接线柱D上,则电路组成并联电路

答案： B　解析闭合开关S后，电流不经过用电器，直接回到电源负极，电路将发生短路，A不符合题意，B符合题意;去掉导线b,L₁、L₂逐个顺次连接,L₁、L₂串联,C不符合题意;将导线m从接线柱C改接到接线柱D上,闭合开关S后，两灯并联，且都能正常发光，D不符合题意。

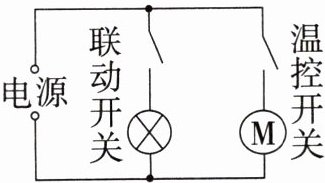

10. 如图是家用电冰箱的部分电路图。制冷压缩机M由温控开关自动控制,冷藏室的照明灯由冰箱门联动开关控制。照明灯与压缩机的连接方式是______。冰箱门关闭后,联动开关应该处于______状态。当冰箱里的温度高于设定温度时,温控开关会自动______。(后两空均选填“断开”或“闭合”)

答案： 并联　断开　闭合 解析电路中有两条支路，照明灯与压缩机并联。冰箱门关闭后，照明灯熄灭，联动开关断开。当冰箱里的温度高于设定温度时，温控开关会自动闭合，压缩机开始工作。

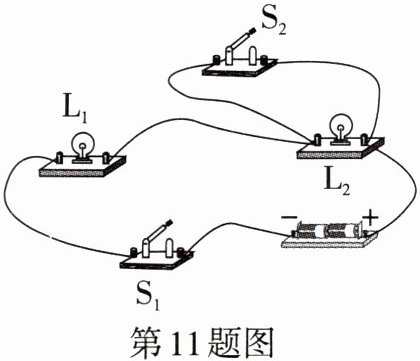

11. 在如图所示的电路中,下列说法正确的是 ( )


A.当断开$S_1、$闭合$S_2$时,电源被短路
B.当闭合$S_1、$断开$S_2$时$,L_1$发光$,L_2$不发光
C.当闭合$S_1、$$S_2$时,只有$L_1$发光
D.只闭合$S_1,L_1$和$L_2$都不发光,则发生的故障可能是$L_2$短路

答案： C解析 选项 分析 对错 A 当断开S₁、闭合S₂时,电路中没有电流通过,电路断路 × B 当闭合S₁、断开S₂时,L₁、L₂串联,电路中有电流,两灯都会发光 × C 当闭合S₁、S₂时,L₂被短路,则L₂不发光,只有L₁发光 √ D 只闭合S₁时,L₁、L₂是串联的,发现L₁和L₂都不发光,这说明电路出现了断路故障,则故障可能是L₁断路,也可能是L₂断路 ×

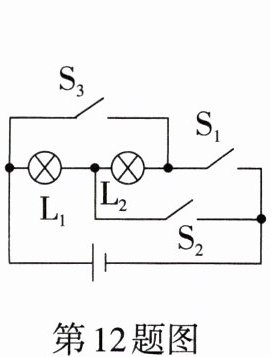

12. 如图所示的电路,下列分析正确的是( )


A.若$S_1、$$S_2、$$S_3$都闭合$,L_1、$$L_2$并联
B.若$S_1、$$S_2、$$S_3$都闭合$,L_1、$$L_2$串联
C.若$S_3$断开$,S_1、$$S_2$闭合$,L_1、$$L_2$并联
D.若$S_1$闭合$,S_2、$$S_3$断开$,L_1、$$L_2$串联

答案： D　解析若同时闭合S₁、S₂、S₃,电流从电源正极流出，依次通过S₃、S₁直接流入电源负极，造成电源短路，A、B错误;若S₃断开,S₁、S₂闭合,L₂被短路,只有L₁接入电路,L₁发光,C错误;若S₁闭合,S₂、S₃断开,L₁与L₂串联,D正确。

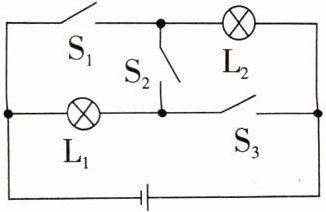

13. 关于如图所示的电路,下列说法正确的是 ( )

①若开关$S_1、$$S_3$断开$,S_2$闭合,则两灯串联
②若开关$S_1、$$S_3$闭合$,S_2$断开,则两灯并联
③当三个开关都闭合时,只有灯$L_2$发光
④若开关$S_1、$$S_2$闭合$,S_3$断开,灯$L_1、$$L_2$发光

A.①②
B.②③
C.③④
D.①④

答案： A　解析若开关S₁、S₃断开,S₂闭合,灯L₁、L₂首尾顺次连接,则两灯串联，故①正确;若开关S₁、S₃闭合,S₂断开,灯L₁、L₂首首相连、尾尾相连,则两灯并联，故②正确;当三个开关都闭合时,电流不经过用电器直接回到电源的负极,形成短路,两灯都不发光，故③错误;若开关S₁、S₂闭合,S₃断开,灯L₁被短路,只有灯L₂发光，故④错误。故选A。

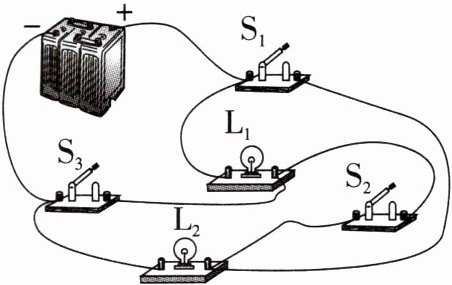

14. 如图所示的电路,要使灯$L_1$和$L_2$串联,应只闭合开关______;要使灯$L_1$和$L_2$并联,应只闭合开关______;如果同时闭合开关$S_1、$$S_2、$$S_3,$则电路处于______状态。

答案： S₂ S₁、S₃ 短路 解析当闭合开关S₂时,电流从电源正极出发依次经过两灯泡后,回到电源负极,它们是串联的;若闭合开关S₁、S₃,电流从电源正极出发分别流经两灯泡后,再汇合回到电源的负极,它们是并联的;若同时闭合开关S₁、S₂、S₃会造成短路现象。
