《2025年名校作业九年级物理上册人教版山西专版》

1. 甲、乙两灯串联在电路中,甲灯比乙灯亮,则通过甲灯的电流______(选填“大于”“等于”或“小于”)通过乙灯的电流,你判断的依据是______。

答案： 等于 在串联电路中，电流处处相等

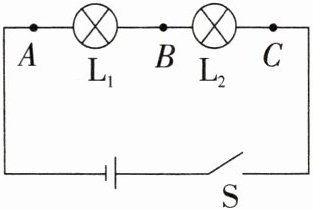

2. 同学们选用小灯泡来探究串联电路中各处电流的关系,电路如图所示。

(1)完成第一组测量后,你认为他们需要进行的操作的顺序是______。(请按操作的先后顺序排序)
A. 用不同型号的小灯泡替换$L_1、$$L_2,$将电流表串联接入电路,并连接好电路
B. 断开开关
C. 闭合开关,观察电流表的示数,并记录数据

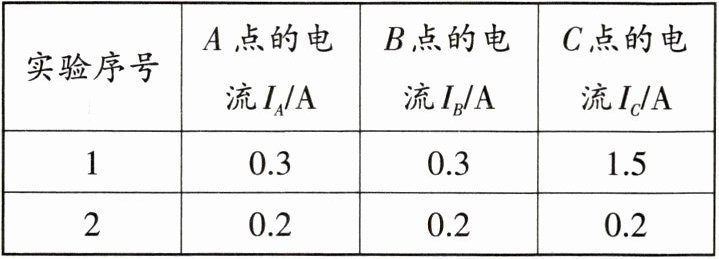

(2)下表是两次测量记录的数据,有明显错误的数值是______。改正错误后,可得出结论：______。
|实验序号|A点的电流Iₐ/A|B点的电流Iᵦ/A|C点的电流Ic/A|
|1|0.3|0.3|1.5|
|2|0.2|0.2|0.2|

(3)实验中,多次测量的目的是______。

答案：
(1)BAC
(2)1.5 在串联电路中，电流处处相等
(3)排除偶然性，寻找普遍规律

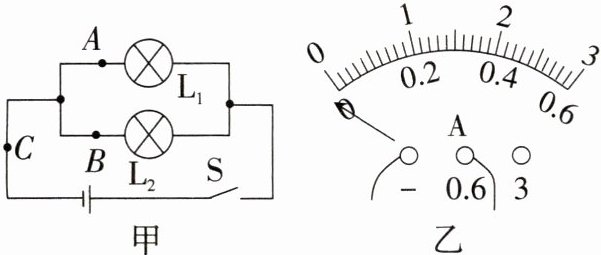

3. 如图甲为“探究并联电路中干路电流与各支路电流的关系”的实验电路图。

(1)若要测量干路电流,则电流表应接在图甲中的______(选填“A”“B”或“C”)处。
(2)当测量A处的电流时,闭合开关后,发现电流表的指针偏转如图乙所示,其原因是______。

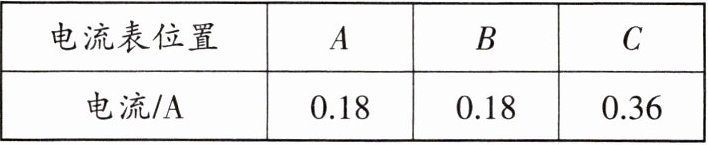

(3)改正(2)中错误后,测出A、B、C三处的电流值如下表所示。由此得出结论：并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。这个实验在设计方案上存在的不足之处：______、______。
|电流表位置|A|B|C|
|电流/A|0.18|0.18|0.36|

答案：
(1)C
(2)电流表“+”“-”接线柱接反了
(3)实验次数太少 选用的小灯泡规格相同

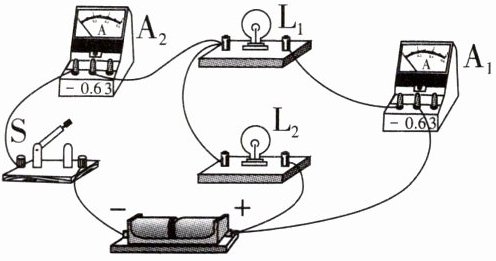

4. 如图所示的实物电路,闭合开关S后,电流表$A_2$的示数为0.6 A,电流表$A_1$的示数为0.2 A。则通过小灯泡$L_1、$$L_2$的电流分别是 ( )


A.0.2 A 0.2 A
B.0.2 A 0.4 A
C.0.4 A 0.2 A
D.0.6 A 0.4 A

答案： B 解析 由图得，两小灯泡并联，电流表A₁测量通过小灯泡L₁的电流，电流表A₂测量干路电流，则通过小灯泡L₁的电流是0.2A，通过小灯泡L₂的电流是I₂ - I₁ = 0.6A - 0.2A = 0.4A。故选B。

5. 河水在狭窄的河道中奔流,到达宽阔的河滩后,看上去水流平缓,电流是否也是这样的呢？如图所示的导体,A端粗,B端细,当电流流过它时,下列说法中正确的是 ( )


A.从A到B,电流逐渐增大
B.从A到B,电流逐渐减小
C.从A到B,电流大小不变
D.无法比较A、B两处电流的大小

答案： C 解析 导体串联接在电路中，流过导体各处的电流相等，与导体各部分的粗细无关，故从A到B电流大小不变。故选C。
