《2025年名校作业九年级物理上册人教版山西专版》

9. 如图所示,数字1、2、3、4表示电路的4个连接点,请将图中两个点连接起来,使得灯$L_1、$$L_2$串联。

答案：
如图所示
　　　　　　　

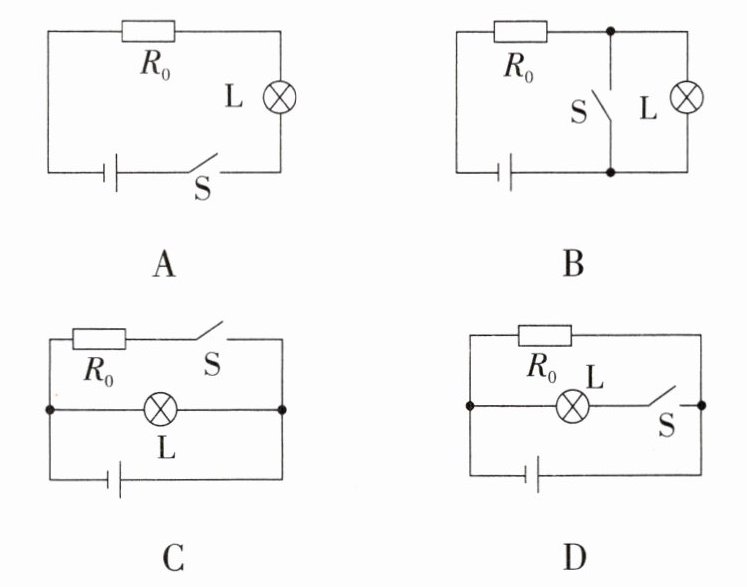

10. 创新小组的同学设计了道路井盖移动报警电路:当井盖没有被人移动时,井盖开关S闭合,警示灯L不发光;当井盖被人移动时,井盖开关S断开,警示灯L发光。下列电路图符合设计要求的是 ( )

答案： B 解析 图A中，闭合开关，指示灯发光，断开开关，指示灯不发光；图B中，闭合开关，指示灯被短路而不能发光，断开开关，指示灯和定值电阻串联，指示灯能够发光；图C中无论开关是否闭合，指示灯都能发光；图D中闭合开关，指示灯发光，断开开关，指示灯不发光，故选B。

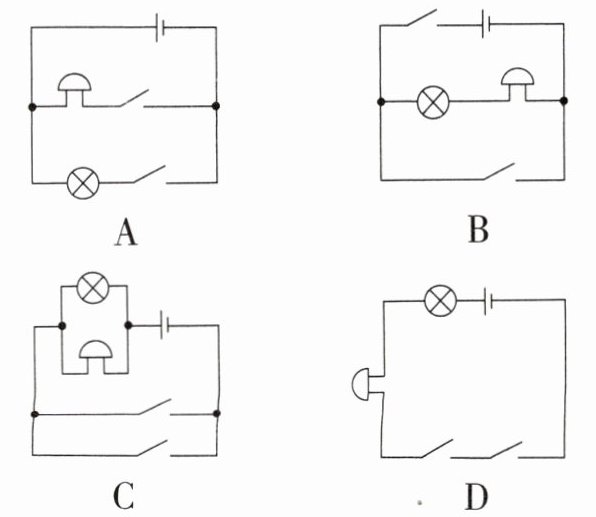

11. 公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是一个开关。当乘客按下任何一个按钮时,驾驶台上的指示灯都会发光,同时电铃响,提醒司机有人要下车。下列电路图符合要求的是 ( )

答案： C 解析 乘客按下任何一个按钮时，驾驶台上的指示灯都会发光，同时电铃响，说明两个开关并联后，再和电铃、灯泡的并联电路串联。

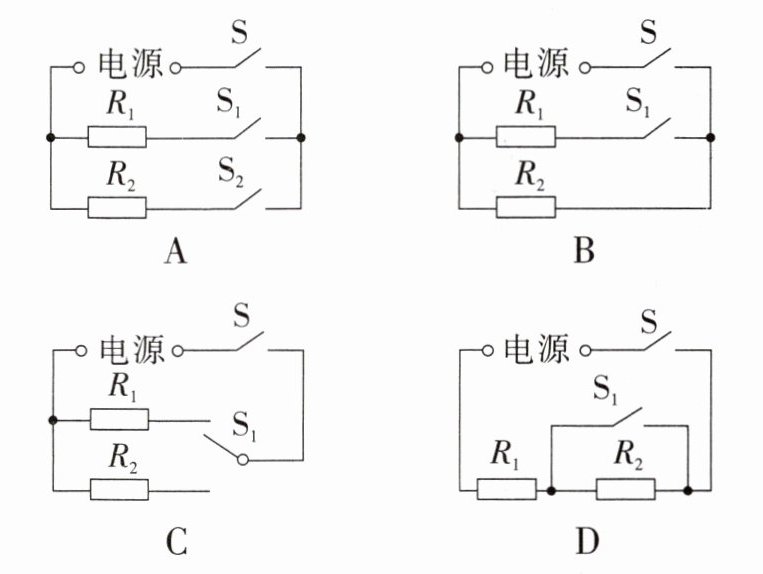

12. “工夫茶”是一种融精神、礼仪、沏泡技艺为一体的茶道形式。在电茶炉的电路中用$R_1$和$R_2$分别表示消毒锅和热水壶,当闭合开关S后$,R_1$和$R_2$才能工作,但不能同时加热,下列电路图中符合要求的是 ( )

答案： C 解析 闭合开关S后，R₁和R₂才能工作，但不能同时加热，说明开关S控制整个电路；R₁和R₂不能同时工作，说明需要一个单刀双掷开关来控制消毒或者加热，故选C。

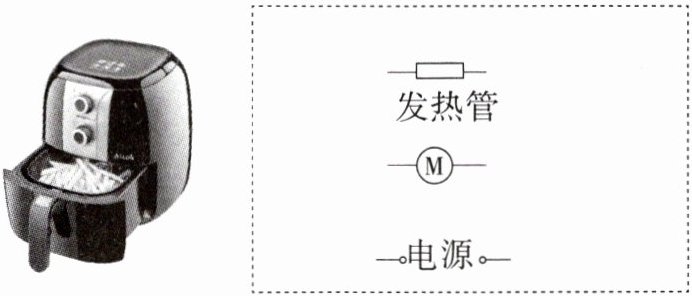

13. 如图是某品牌空气炸锅,它通过两个开关可以让电动机和发热管同时工作产生热风,也可以在加热结束后让电动机单独工作吹冷风给发热管降温,但是不会只发热而不吹风。请在虚线框内画出两个开关并完成空气炸锅工作的电路图。

答案：
如图所示
　　　　　　　

14. 2025年2月22日,太原地铁1号线一期正式通车运营。这条线路贯穿我省东西,对推进中部盆地城市群一体化具有重要意义。太原地铁站进出闸机(电动机M),有三种识别方式:刷卡(开关$S_1)、$扫二维码(开关$S_2)$或人脸识别(开关$S_3),$只要其中一种方式识别成功即可闭合相应开关,闸机开启。请在虚线框内设计闸机电路原理图。

答案：
如图所示
