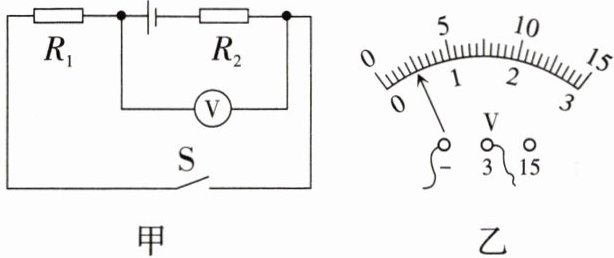

5.如图甲所示的电路中,电压表测量______两端的电压。若电源的电压为3 V,电压表的示数和选用的测量范围如图乙所示,则$R_2$两端的电压是______V。

答案： R₁ 2.5 解析 由图甲可知，电阻R₁、R₂串联，电压表测量R₁两端的电压；电压表选用0~3V的测量范围，R₁两端的电压U₁ = 0.5V，R₂两端的电压U₂ = U - U₁ = 3V - 0.5V = 2.5V。

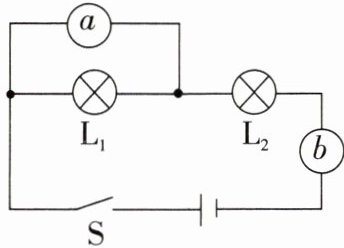

6.如图所示的电路,“○”处可以连接电流表或电压表,测量电路中的电流或电压。闭合开关$S,L_1、$$L_2$两灯均发光,则a是______表,b是______表;若闭合开关S后,只有一个灯发光,则a是______表。

答案： 电压 电流 电流 解析 由图可知，两灯泡串联，a并联在L₁两端，b串联在电路中，若闭合开关S后两灯均发光，则a是电压表，所以b是电流表；若闭合开关S后，只有一个灯发光，则可能是灯泡L₁短路，则此时a是电流表。

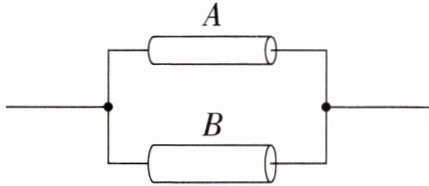

7.如图所示,把同种材料制成的长度相同、粗细不同的电阻丝A、B并联接入电路中,它们的电流、电阻及两端的电压关系正确的是( )


A.Uₐ＞Uᵦ,Rₐ＞Rᵦ
B.Uₐ= Uᵦ,Iₐ＜Iᵦ
C.Uₐ= Uᵦ,Iₐ＞Iᵦ
D.Uₐ= Uᵦ,Rₐ＜Rᵦ

答案： B 解析 由图可知，两根电阻丝并联在电路中，所以它们两端的电压相等，即Uₐ = Uᵦ；当材料、长度相同时，导体越细，电阻越大，两根电阻丝由同种材料制成，长度相同，A较细，所以A的电阻较大，即Rₐ ＞ Rᵦ；电阻越大，对电流的阻碍作用越大，则Iₐ ＜ Iᵦ。B正确。

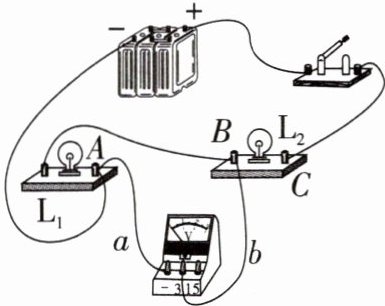

8.在“探究串联电路的电压规律”时,小明同学设计了如图所示的电路,电源由三节蓄电池组成。下列说法错误的是( )


A.电压表测量的是灯$L_1$两端的电压
B.将两灯的位置对调后,电路中通过的电流大小不变
C.将导线a的A端改接到电源“-”接线柱,电压表的示数不变
D.将导线b的B端改接到C接线柱,可测量两灯的总电压

答案： D 解析 选项 分析 正误 A 根据实物图可知，电压表与灯L₁并联，因此电压表测量灯L₁两端的电压 √ B 将两灯的位置对调后，总电阻不变，通过电路中的电流不变 √ C 将导线a的A端改接到电源“ - ”接线柱，电压表仍然与灯L₁并联，测量灯L₁两端的电压，则电压表的示数不变 √ D 将导线b的B端改接到C接线柱，电压表并联在灯L₁、L₂两端，电压表测电路中的总电压，但由于电源电压为6V，超过了电压表的测量范围，故不能测量两灯的总电压 ×

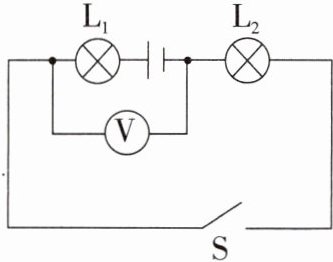

9.如图所示,电源电压为6 V,闭合开关S后,电压表的示数为4 V,下列描述错误的是( )


A.灯$L_1$两端电压为2 V
B.灯$L_2$两端电压为4 V
C.当开关S断开时,灯$L_1$亮、$L_2$不亮
D.当开关S断开时,电压表示数为6 V

答案： C 解析 由电路图可知，闭合开关S后，灯泡L₁、L₂串联，电压表测L₂两端的电压。已知电压表的示数为4V，则L₂两端的电压为4V，电源电压为6V，由串联电路的电压特点可知，L₁和L₂两端的电压之和为6V，L₁两端的电压U₁ = U - U₂ = 6V - 4V = 2V，A、B不符合题意；当开关S断开时，电压表与L₁组成串联电路，由于电压表的内阻非常大，则两灯都不亮，此时电压表测量的是电源两端的电压，则电压表的示数为6V，C符合题意，D不符合题意。

10.实验小组做“探究串联电路中电压规律”的实验,电路图如图所示。

(1)连接电路时,开关应该______。
(2)闭合开关S后,测得Uₐᵦ= 0,Uᵦc≠0,且灯$L_2$不亮,故障可能是______。
(3)排除故障后,小组同学改变小灯泡的规格共进行了三次实验,请设计出记录实验数据的表格。

答案：
(1)断开
(2)灯L₂断路
(3)如下表所示 实验序号 U_AB/V U_BC/V U_AC/V 1 2 3 解析
(2)闭合开关S后，发现U_AB = 0，这说明AB段之外的电路可能出现了断路或是灯L₁短路。测得U_BC ≠ 0，这表明B点与电源正极、C点与电源负极之间的电路是通路，且灯L₂不亮，所以故障可能是灯L₂断路。

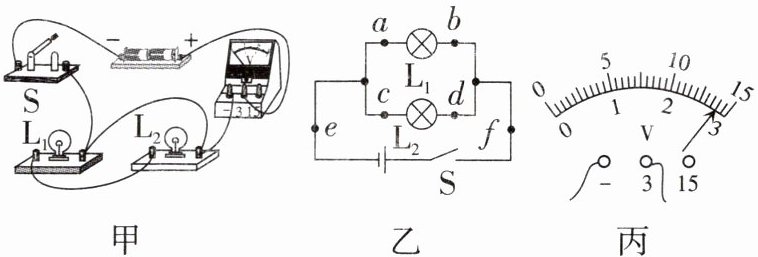

11.如图甲是小明做“探究并联电路中电压规律”的实验电路,所用两个小灯泡的规格不相同。

(1)图甲是未连接完整的电路,请用笔画线代替导线在图中添加一根导线,使电压表测量灯$L_2$两端的电压。
(2)如图乙所示的电路图,将电压表并联在a、b两点之间时,闭合开关后,电压表的示数如图丙所示,电压表的示数为______V。
(3)依次将电压表并联到电路中的ab、cd、ef之间,小明发现电压表的示数相等。由此他得出结论:并联电路中,各支路两端的电压相等。此过程______(选填“合理”或“不合理”),接下来应该进行的操作是______。

答案：

(1)如图所示
(2)2.8
(3)不合理 更换不同规格的灯泡，多次实验 解析
(3)只凭一组实验数据得出的结论具有偶然性，不具有普遍性，故应更换规格不同的灯泡进行多次实验。
