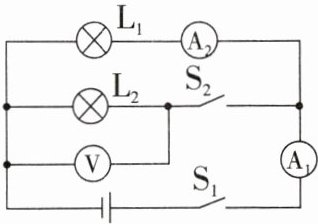

8. 如图所示的电路中,先闭合开关$S_1,$电流表$A_1$和$A_2$的示数都是0.2 A,再闭合开关$S_2,$电压表的示数为3 V,电流表$A_1$的示数为0.5 A。那么开关全部闭合后,灯$L_1$两端的电压是____V,灯$L_2$两端的电压是____V,通过灯$L_1$的电流是____A,通过灯$L_2$的电流是____A。

答案： 3　3　0.2　0.3 解析由电路图可知，只闭合开关S₁时，电路为灯L₁的简单电路，电流表A₁和A₂的示数等于电路中的电流；再闭合开关S₂，灯L₁、L₂并联，电压表测量灯L₂两端的电压，示数为3V，由于并联电路各支路两端电压都相等，所以灯L₁两端的电压与L₂两端的电压都等于3V；电流表A₁测量干路中的电流，示数为0.5A，由于并联电路中各支路互不影响，所以通过灯L₁的电流不变，仍为0.2A；通过灯L₂的电流I₂=I - I₁=0.5A - 0.2A = 0.3A。

9. 如图所示,在“○”处接入电表,测量电路中的电流和灯$L_1$两端的电压,下列做法正确的是 ( )


A.a为电流表,b为电流表
B.a为电压表,b为电流表
C.a为电流表,b为电压表
D.a为电压表,b为电压表

答案： B　解析电表a并联在灯L₁两端，是电压表；电表b串联在电路中，是电流表。B正确。

10. 如图所示的电路中,甲、乙两处分别接入电流表或电压表。当闭合开关S后,为使两灯均能发光,下列说法正确的是 ( )


A.甲、乙两处均接入电流表
B.甲处接入电压表,乙处接入电流表
C.甲、乙两处均接入电压表
D.甲处接入电流表,乙处接入电压表

答案： D　解析若甲、乙两处均接入电流表，电流从电源正极流出，通过甲、乙直接回到电源负极，电源被短路，两灯均不能发光，A错误；若甲处接入电压表，灯L₂被短路，灯L₁发光，灯L₂不发光，B、C错误；若甲处接入电流表，乙处接入电压表，两灯并联，甲处电流表测通过L₂支路的电流，乙处电压表测电源两端的电压，两灯均能发光，D正确。

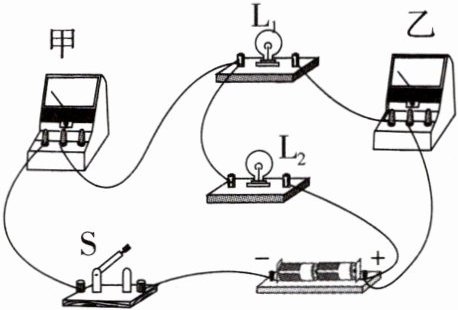

11. 如图所示的实物电路中,闭合开关S,灯泡均正常发光,两电表都有示数。关于甲、乙两表判断正确的是 ( )


A.甲是电流表,乙是电压表
B.甲是电压表,乙是电流表
C.甲是电压表,乙是电压表
D.甲是电流表,乙是电流表

答案： D　解析由图可知，闭合开关S后，若甲为电压表，则电路断路，两灯均不能发光，所以甲为电流表；若乙为电压表，灯L₁不能发光，故乙为电流表。故选D。

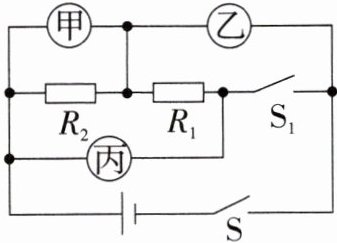

12. 串联电路和并联电路在电路设计中扮演着不可或缺的角色。下列设计方案能使如图所示的$R_1$与$R_2$组成并联电路的是 ( )


A.只闭合S,甲为电压表,乙为电流表,丙为电流表
B.只闭合S,甲为电压表,乙为电压表,丙为电流表
C.闭合S、$S_1,$甲为电压表,乙为电流表,丙为电压表
D.闭合S、$S_1,$甲为电压表,乙为电压表,丙为电压表

答案： A　解析选项 分析 是否符合题意
A 只闭合S，甲为电压表，乙为电流表，丙为电流表，此时R₁与R₂组成并联电路﹐甲电压表测R₂两端的电压，乙电流表测干路中的电流，丙电流表测通过R₁的电流 是
B 只闭合S，甲为电压表，乙为电压表，丙为电流表，乙电压表串联在电路中，其电阻很大，几乎没有电流通过 否
C 闭合S、S₁，甲为电压表，乙为电流表，丙为电压表，此时R₁被短路，只有R₂接入电路 否
D 闭合S、S₁，甲为电压表，乙为电压表，丙为电压表，此时R₁与R₂组成串联电路，甲电压表测R₂两端的电压，乙电压表测R₁两端的电压，丙电压表测电源两端的电压 否

13. 学习了电流表和电压表的正确使用后,老师在黑板上画出如图所示的电路图,请同学们按要求补全电路图。要求:①圆圈内选填电流表或电压表符号;②开关闭合S后,两灯都能发光。

答案：
如图所示
