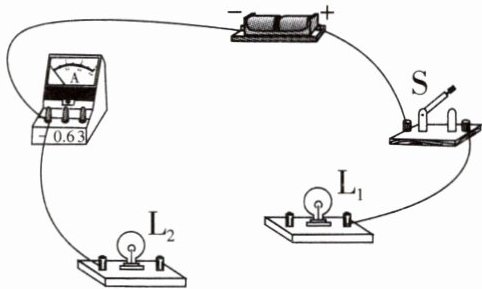

8. 如图是未完成连接的实物图,请用笔画线代替导线完成该电路的连接。要求:两灯并联,开关S在干路上,电流表只测量通过灯$L_1$的电流,导线不能交叉。(电流表选用大量程)

答案：
如图所示

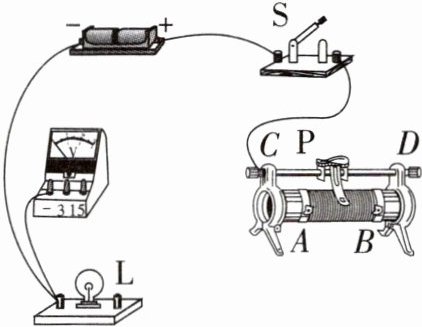

9. 如图所示,请按要求用笔画线代替导线将实物图补充完整。要求:滑动变阻器的滑片P向右移动时,小灯泡变亮,电压表测量小灯泡L两端的电压。

答案：
如图所示

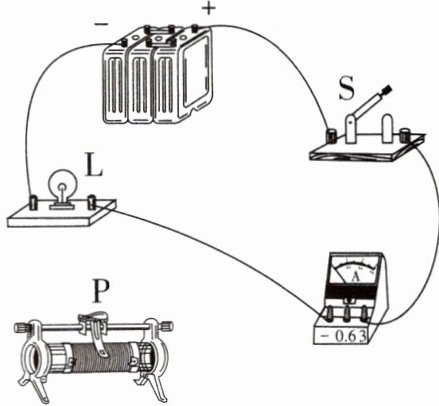

10. 如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线将其补上。要求:闭合开关S后,滑动变阻器的滑片P向右移动时,小灯泡L的亮度不变,电流表的示数变小。

答案：
如图所示

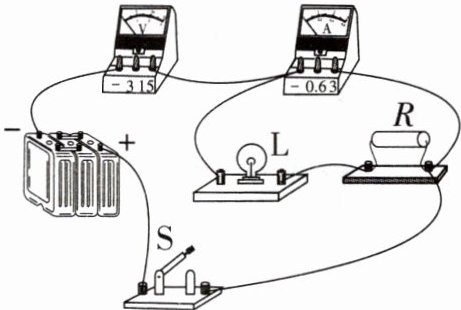

11. 在一次实验中,需要测量小灯泡两端的电压和通过它的电流,小强连接了如图所示的电路。检查电路时,他发现电路连接不完整,请在图上添加一根导线,使电路连接完整。

答案：
如图所示

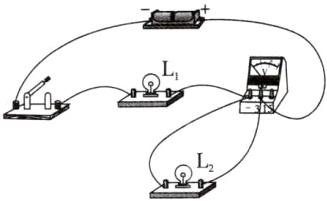

12. 在"探究串联电路中电压的特点"实验中,小明设计的实物电路如图所示,请用笔画线代替导线完成该电路的连接。要求使电压表测量灯$L_2$两端的电压。

答案：
如图所示

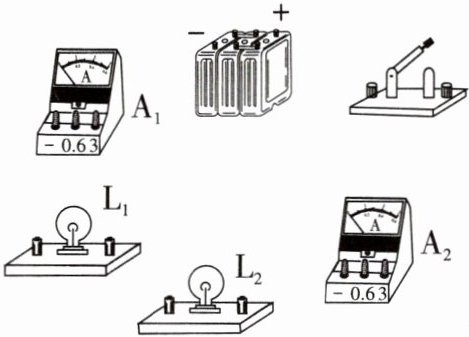

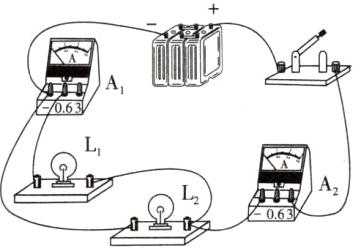

13. 现有规格相同的灯$L_1、$$L_2、$电池组、开关、两个电流表$A_1、$$A_2$等实物。请用笔画线代替导线将实物电路连接完整。要求:①开关控制整个电路,且$L_1、$$L_2$两灯并联;②电流表$A_1$测$L_1$的电流,电流表$A_2$测干路电流。

答案：
如图所示
