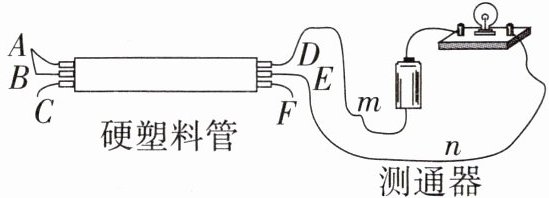

9. 在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线,为了辨别哪两个线头为同一根电线的两端,可以用如图所示的测通器来测试。连接A和B,将测通器的m连接在D上,当n连接E时小灯泡不发光,当n连接F时小灯泡仍不发光。由此可以确定为同一导线的两端的是( )


A.A、E
B.B、F
C.C、D
D.C、F

答案： C 解析 连接A和B,将测通器的m连接在D上,当n连接E时小灯泡不发光,说明电路不能形成通路,则A、B、D、E不连通,即不能形成一根导线;当n连接F时,小灯泡仍不发光,说明A、B、D、F不连通,也不能形成一根导线,所以C、D一定为同一导线的两端,故选C。

10. 路边的电线杆上常见到如图所示的小风车和陶瓷环。小川同学询问了供电厂的工作人员,得到的答复是:因为鸟类经常衔回铁丝等导电物质筑巢,一旦铁丝搭在线路上,很容易引起事故,放置小风车是用来驱鸟的。你认为铁丝搭在线路上引起的事故可能是______(选填“短路”或“断路”),陶瓷环是______(选填“导体”或“绝缘体”)。

答案： 短路 绝缘体
解析 当小鸟用金属物筑巢时,由于金属是导体,因此会造成短路;陶瓷环是绝缘体。

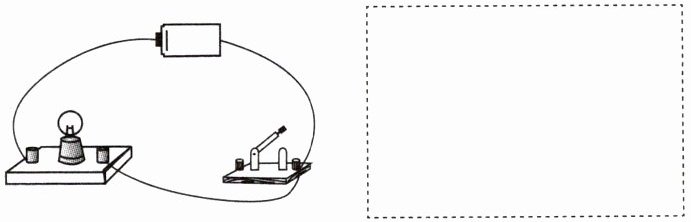

11. 小梦利用一节干电池、一个小灯泡、一个开关和若干导线,连接了如图所示的电路。

(1)当连接完最后一根导线时,小灯泡就发光了。小梦检查电路,发现有一根导线连接错误。请你在图中连接错误的导线上打“×”,并用笔画线代替导线画出正确的连接线路。
(2)请你在虚线框中画出正确的电路图。

答案：

(1)如图所示
　　　　　　
(2)如图所示
　　　　　　　

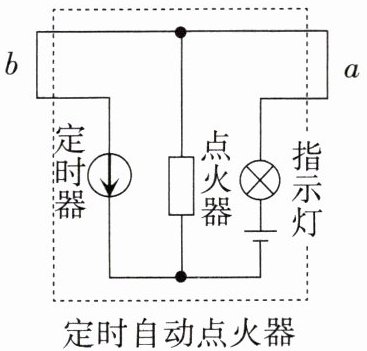

12. 为避免点燃烟花时造成人员伤害,小明设计了烟花定时自动点火装置,其原理如图所示。装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间。为完善设计方案,还需要在______(选填“a”或“b”)处安装一个开关,断开此开关,指示灯熄灭,整个装置停止工作。点燃烟花前,定时器(相当于导线)在电路中应处于______状态,目的是______。

答案： a 通路 使点火器短路,避免点燃烟花造成人员伤害
解析 断开此开关,指示灯熄灭,整个装置停止工作,所以该开关应与指示灯组成电路,同时能控制整个电路。由电路图可知,开关应安装在a处。点燃烟花前,只有定时器是通路时(相当于一根导线),才能将点火器短路,使点火器停止工作,否则,点火器工作点燃烟花,造成人员伤害。

13. 阅读短文,回答问题。
红外智能节电装置
红外智能节电装置是一种根据红外线反射的原理研制的节能设备,可以说是声光控产品的完美替代产品。
红外智能节电装置可以检测到人体红外光谱的变化,自动接通负载,人不离开感应范围,将持续接通;人离开后,延时自动关闭负载。人到灯亮,人离灯熄,亲切方便,安全节能,更显示出人性化关怀。不同于声光控开关,它不需要声音开关控制,从而避免了声控噪声的侵扰,同时因为它是感应人体热量控制开关,所以避免了无效电能的损耗,达到节能的效果。
(1)红外智能节电装置在使用场景中的作用相当于电路中的______。
(2)人离开感应范围后,电路处于______(选填“通路”“断路”或“短路”)状态。
(3)红外智能节电装置是声光控产品的完美替代产品,这是因为______。

答案：
(1)开关
(2)断路
(3)安全节能;不需要声音开关控制,从而避免了声控噪声的侵扰
解析
(1)
(2)人不离开感应范围,将持续接通;人离开后,延时自动关闭负载。说明红外智能节电装置在使用场景中的作用相当于电路中的开关,且人离开后,电路处于断路状态
