16.如图所示的电路中,闭合开关,当灯$L_1$突然烧坏时,下列说法正确的是 ( )


A.电流表的示数均不变
B.电流表$A_2$的示数变为零
C.电流表$A_2、$$A_3$的示数相等
D.灯$L_1$和$L_2$均不亮

答案： C 解析 由图可知，L₁和L₂并联，电流表A₁测通过L₁的电流，电流表A₂测通过L₂的电流，电流表A₃测干路中的电流。当L₁突然烧坏时，L₁断路，则电流表A₁没有示数，电流表A₂不受影响，示数不变。此时灯L₂、电流表A₂与电流表A₃串联接入电路，根据串联电路中电流的规律知，电流表A₂、A₃的示数相等。故选C。

17.如图是常用的"一拖三"手机充电线,若将其USB插头连入电路,可同时为三部手机充电。充电时,三部手机的电池相当于简单电路中的______,若拔掉其中一部手机,充电线中的总电流会______(选填"变大""变小"或"不变")。

答案： 用电器 变小
解析 充电时，三部手机的电池都消耗电能，相当于简单电路中的用电器；由图知，三部手机是并联的，并联电路中干路中的电流等于各支路中的电流之和，若拔掉其中一部手机，则这条支路的电流变为0，其他支路不受影响，充电线中的总电流会变小。

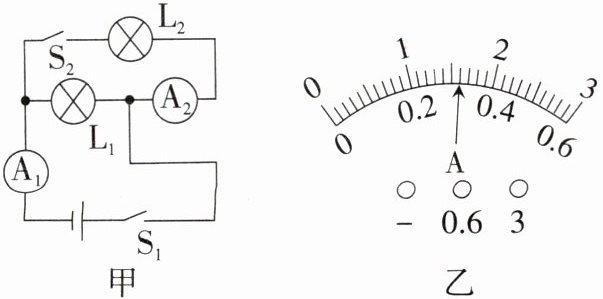

18.在"用电流表测电流"的实验中,某同学按如图甲所示的电路图连接实物图。开关都闭合后,两灯都发光,两个电流表指针所指的位置均如图乙所示,则通过灯$L_2$的电流为______A,通过灯$L_1$的电流为______A。若$S_2$断开,电流表$A_1$的示数______(选填"变大""不变"或"变小")。

答案： 0.32 1.28 变小
解析 由图甲可知，两灯并联，开关都闭合后，两灯都发光，电流表A₁测量干路中的电流，故A₁选用的是大测量范围，由图乙可知，干路电流I = 1.6A；电流表A₂测量通过灯L₂的电流，故A₂选用的是小测量范围，通过灯L₂的电流为I₂ = 0.32A，则通过灯L₁的电流I₁ = I - I₂ = 1.6A - 0.32A = 1.28A；若S₂断开，电路为L₁的简单电路，电流表A₁的示数变小。

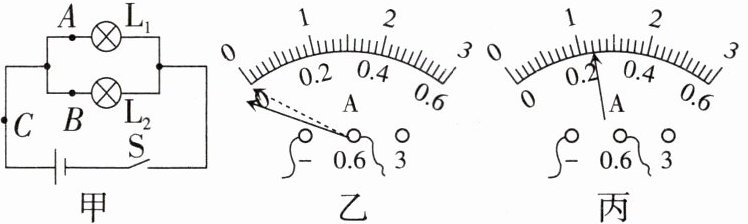

19.小明做探究并联电路中电流的规律的实验,如图甲是实验电路图。

(1)他在连接电路时发现,刚接好最后一根导线,电流表的指针就发生了偏转。说明在连接电路时,他没有______。
(2)他先将电流表接在A处,闭合开关后,观察到灯$L_1$发光,灯$L_2$不发光,电流表有示数,电路存在的故障可能是______。
(3)他在测量B处的电流时,闭合开关发现电流表的指针偏转如图乙所示,原因是______。在排除故障后,电流表的示数如图丙所示,则电流表的示数为______A。
(4)在解决了以上问题后,小明再次将电流表分别接入A、B、C三点处,闭合开关,测出了一组电流并记录在表格中,根据数据,他得出了并联电路中电流的规律。请你对实验提出一条改进措施:______。

答案：
(1)断开开关
(2)灯L₂断路
(3)电流表的正、负接线柱接反了 0.24
(4)换用不同规格的小灯泡进行多次测量
解析
(2)将电流表接在A处，闭合开关后，观察到灯L₁发光，灯L₂不发光，电流表有示数，说明灯L₁所在支路是通路，灯L₂所在支路存在断路。

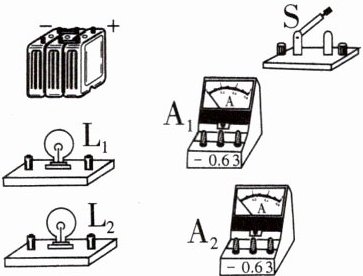

20.请根据电路图连接相应的实物图。(要求:电流表均选用大测量范围)

答案：
如图所示
