《2025年名校作业九年级物理上册人教版山西专版》

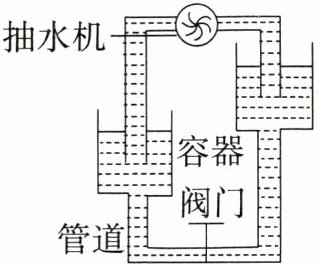

1.【科学思维】类比是研究物理问题的常用方法。如图所示,打开阀门,两容器中的水在抽水机的作用下不断从低处抽到高处,从而在管道中形成了水流。可以将电路中形成电流的情景与上述情景进行类比。下列类比不合理的是 ( )


A.电路中的自由电荷可以类比管道中的水
B.电路中的用电器可以类比抽水机
C.电路中的开关可以类比管道上的阀门
D.电源两端的电压可以类比两容器水面间的水压

答案： 1. B 解析 电路中的电源可以类比抽水机,B不合理。

2.将下列电压补充完整：
(1)家用电冰箱两端的电压为______。
(2)某电路的电源是一节铅蓄电池,则该电路的电源电压为______。
(3)玩具电动车里安装了一节新干电池,则其电源电压为______。
(4)起电机的电火花可以产生5万伏的电压,合______kV,电鳐在自卫时能产生约200 V的电压,合______mV。

答案： 2.
(1)220 V
(2)2 V
(3)1.5 V
(4)50 2×10⁵
解析
(1)家用电冰箱两端的电压是家庭电路电压,故为220 V。
(2)一节铅蓄电池的电压为2 V。
(3)一节新干电池的电压为1.5 V。
(4)1 V=10⁻³ kV,50 000 V=50 000×10⁻³ kV=50 kV；1 V=10³ mV,200 V=200×10³ mV=2×10⁵ mV。

3.关于电压表的使用,下列说法中错误的是 ( )

A.使用电压表时,要先将表的指针调零
B.待测电压不能超过电压表的测量范围
C.用电压表测电压时,电压表必须与被测用电器并联
D.选择电压表的测量范围时要先选用小的测量范围试触

答案： 3. D 解析
选项 分析 正误
A 电压表使用前,要先观察指针是否指在零刻度线处,如果不在,需要进行调零 √
B 使用电压表时,待测电压不能超过电压表的最大测量值,否则会损坏电压表 √
C 使用电压表测量用电器两端的电压时,必须使电压表与被测用电器并联 √
D 为了保护电压表,选择电压表的测量范围时要先选用大的测量范围试触 ×

4.在如图所示的电路中,要想测出$L_1$两端的电压,连接正确的是 ( )

A B
C D

答案： 4. B 解析
选项 分析 是否符合题意
A 电压表测量L₁与L₂两端的总电压或电源电压 否
B 电压表与L₁并联,测的是L₁两端的电压 是
C 电压表与L₂并联,测的是L₂两端的电压 否
D 电压表与L₂并联,测的是L₂两端的电压,且正、负接线柱接反了 否

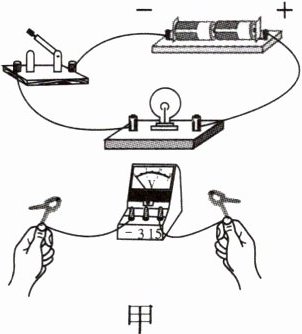

5.如图甲是小乔“用电压表测量电压”的实验。

甲

乙 丙
实验思路：
(1)实验中电压表应与被测电压的电路元件______联。
实验过程：

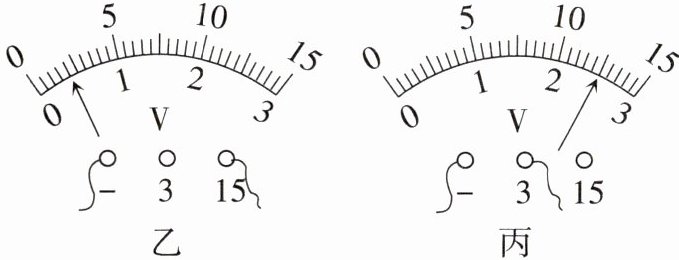

(2)连接好电路,闭合开关,小乔发现电压表的指针偏转如图乙所示。为了测量准确,这时她应该______开关,并改接电压表的______测量范围。
(3)重新连接好电路后,闭合开关,小灯泡发光,此时电压表的示数如图丙所示,则小灯泡两端的电压是______V;保持开关闭合,再测电源两端的电压,则电源电压是______V。
实验结论：
(4)实验表明该电路中,U₍电源₎______(选填“大于”“小于”或“等于”)U₍灯₎。

答案： 5.
(1)并
(2)断开 小(或0~3 V)
(3)2.5 2.5
(4)等于
解析
(1)电压表使用时应与被测用电器并联。
(2)由图乙可知,电压表的指针偏转较小,示数小于3 V,所以应该断开开关,换用小(或0~3 V)测量范围。
(3)由图丙可知,电压表选用小测量范围,分度值为0.1 V,其示数为2.5 V。电路中只有一个小灯泡,故电源电压等于用电器两端的电压,即2.5 V。
(4)当电路中只有一个用电器时,用电器两端电压与电源两端的电压相等,即U灯等于U电源。
