《2025年名校作业九年级物理上册人教版山西专版》

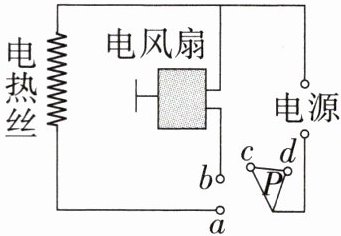

9. 小明设计了一个电吹风,其电路图如图所示,a、b、c、d为四个固定触点,转动扇形金属触片P的位置可同时接触两个触点,使电吹风处于关机、吹热风和吹冷风三种工作状态( )


A.触片P同时接触b、c,电吹风吹热风
B.触片P同时接触a、b,电吹风吹热风
C.触片P同时接触c、d,电吹风吹冷风
D.触片P同时接触a、b,电吹风吹冷风

答案： B 解析 由图可知,触片P同时接触b、c,电热丝处于断路状态,只有电风扇工作,所以吹冷风,A错误;触片P同时接触a、b,电热丝和电风扇并联,都能正常工作,所以吹热风,B正确,D错误;触片P同时接触c、d,电热丝和电风扇都处于断路状态,电吹风关机,C错误。

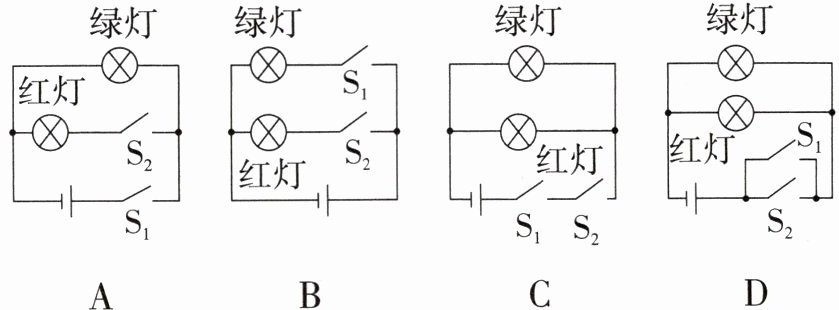

10. 如图为一种新型“水温感应龙头”,自带水流发电电源。当水流温度低于40℃时,感应开关$S_1$闭合,只有绿灯照亮水流;当水温达到40℃及以上时,感应开关$S_2$闭合,只有红灯照亮水流,以警示用水人。下列电路设计能实现该功能的是( )


A
B
C D

答案： B 解析 由题意可知,当水流温度低于40℃时,感应开关S₁闭合,只有绿灯照亮水流,说明感应开关S₁只控制绿灯,因此感应开关S₁与绿灯串联;当水温达到40℃及以上时,感应开关S₂闭合,只有红灯照亮水流,说明感应开关S₂只控制红灯,因此感应开关S₂与红灯串联;因为绿灯和红灯工作时互不影响,所以绿灯与红灯并联。故选B。

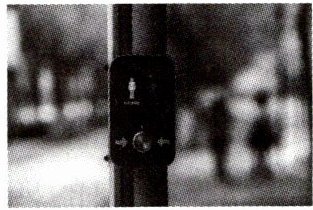

11. 如图是某城市安装的一种“按钮式红绿灯”,当路上车辆不多时,行人通过触摸按钮,使正对车辆的红灯亮起,行人安全通过。按钮相当于电路中的______;红灯和绿灯是______联的;红灯连接在______(选填“支路”或“干路”)上。

答案： 开关 并 支路

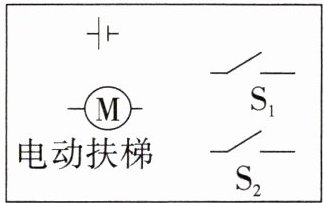

12. 节约电能,不仅可以保护环境,还能建设节约型社会。地下通道的电动扶梯只有在白天且有人时才开启。如图所示,利用红外线自动开关$S_1($现场有人时闭合,现场无人时断开)以及可见光自动开关$S_2($白天闭合,夜间断开)控制电路即可达到上述目的,请完成电路图的连接。

答案：
如图所示
　　　　　　

13. 需要在卫生间安装照明灯和换气扇M,有时需要它们独立工作,有时需要同时工作。请在虚线框内画出符合要求的电路图。______

答案：
如图所示
　　　　　　　

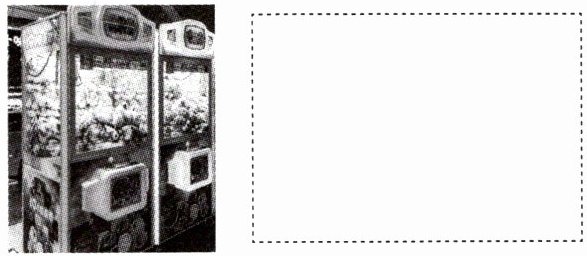

14. 如图是某款“抓娃娃”机,通过投币接通电源后,娃娃机内彩灯发光,接着用手接触“感应”开关接通电动机才能抓取“娃娃”,不投币只用手接触“感应”开关无法抓“娃娃”。请在虚线框内画出符合要求的电路图。
______

答案：
如图所示
　　　　　　　　

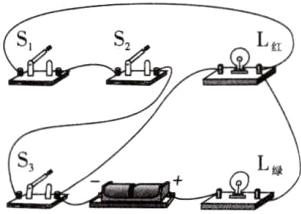

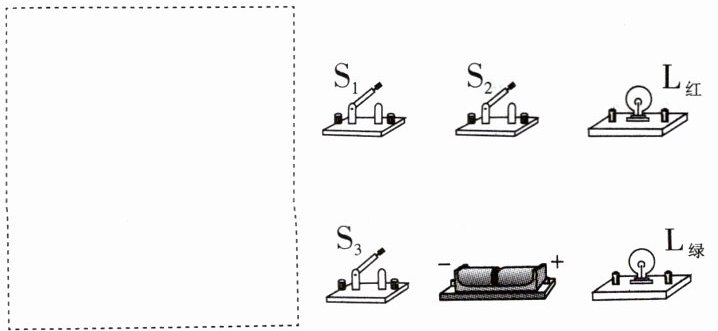

15. 某保密室有三道门,关上一道门相当于闭合一个开关。只要有一道门没有关上,红色和绿色的指示灯都会发光。当三道门都关上时,红灯会熄灭,只有绿灯会发光。请设计出符合要求的电路图,画在虚线框内,并根据所设计的电路图用笔画线代替导线将实物连接成符合要求的电路。(要求:导线不能交叉)______

答案：
如图所示
　　　　　　　　
　　　　　
解题思路
指示灯与电源组成通路时指示灯亮,电路是断路或指示灯被短路时指示灯熄灭,当三道门都关上即三个开关都闭合时,红灯会熄灭,绿灯会发光,此时红灯被短路、绿灯连入电路,三个开关相互影响,故三个开关应该是串联后再与红灯并联。
