《2025年名校作业九年级物理上册人教版山西专版》

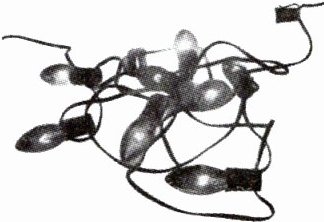

12.如图是节日中常用到的小彩灯,某次节日中将55只这样的相同小彩灯串联接到家庭电路中,55只小彩灯都发光。如果电源插头处的电流是220 mA,那么通过每只小彩灯的电流是______A,每只小彩灯两端的电压为______V。在使用过程中如果某一小彩灯灯丝烧断了,则用电压表测得该小彩灯两端的电压为______V。

答案： 0.22 4 220 解析 由题知，小彩灯串联，由于串联电路中各处的电流相等，所以通过每只小彩灯的电流均为220mA = 0.22A；家庭电路的电压为220V，小彩灯的规格相同，所以每只小彩灯两端的电压相等，由于串联电路的总电压等于各分电压之和，所以每只小彩灯两端的电压U₁ = U/n = 220V/55 = 4V；在使用过程中如果某一小彩灯灯丝电压，此时电压表串联在该电路中，测量家庭电路两端电压，其示数为220V。

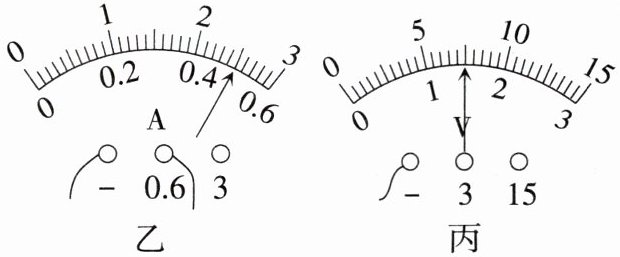

13.如图甲所示,闭合开关S后,电流表A的示数如图乙所示,电压表$V_1$和$V_2$的指针所指位置完全相同,如图丙所示。求:

(1)通过灯$L_2$的电流。

(2)电源电压。
(3)灯$L_1$和$L_2$两端的电压。

答案： 解:
(1)由图甲可知，灯L₁、L₂串联，电流表测量电路中的电流，电流表的测量范围是0~0.6A，分度值为0.02A，示数为0.5A；因为串联电路中各处电流相等，所以通过灯L₂的电流是0.5A。
(2)由图甲可知，灯L₁、L₂串联，电压表V₁测电源两端的电压，电压表V₂测L₂两端的电压。因为串联电路两端电压等于各部分电压之和，所以电压表V₁的示数应大于电压表V₂的示数；而两个电压表指针所指位置完全相同，所以电压表V₁的测量范围是0~15V，分度值为0.5V，示数为7.5V，即电源电压U = 7.5V。
(3)电压表V₂的测量范围是0~3V，分度值为0.1V，示数为1.5V，即灯L₂两端的电压U₂ = 1.5V，由串联电路的电压特点可知，灯L₁两端的电压U₁ = U - U₂ = 7.5V - 1.5V = 6V。

14.现有一段导体,为了使导体的电阻减小,下列采用的方法正确的是(忽略温度的影响)( )

A.增大通过导体的电流
B.减小加在导体两端的电压
C.减小导体的横截面积
D.减小导体的长度

答案： D 解析 电阻是导体本身的一种性质，其大小与导体的材料、长度、横截面积有关，减小导体的长度可以使导体的电阻减小，D正确。
