6.电压表有0~3 V和0~15 V两个测量范围,在某次测量中使用了0~3 V的测量范围,但读数时误用0~15 V的测量范围读数,读出的电压值为7.5 V,则所测实际电压的大小为( )

A.1 V
B.1.5 V
C.2 V
D.2.5 V

答案： 6. B 解析 电压表指针位置相同时,0~15 V测量范围的示数是0~3 V测量范围示数的5倍。故选B。

7.在如图所示的实物电路中,下列判断正确的是 ( )


A.灯$L_1$与灯$L_2$并联,电压表测灯$L_2$两端的电压
B.灯$L_1$与灯$L_2$串联,电压表测电源两端的电压
C.若灯$L_2$断路,电压表无示数,电流表无示数
D.若灯$L_1$短路,电压表有示数,电流表有示数

答案： 7. C 解析 由图可知,L₁和L₂串联,电压表直接连接在灯L₁的两端,故测的是灯L₁两端的电压,A、B错误。若灯L₂断路,则整个电路处于断路状态,电流表和电压表均无示数,C正确。若灯L₁短路,则电压表相当于测导线两端的电压,电压表无示数,电流表测电路中的电流,电流表有示数,D错误。

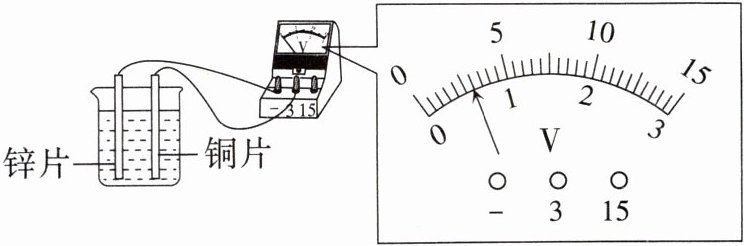

8.小聪将锌片和铜片浸在浓盐水中制成一个电池,电压表的示数如图所示。关于此电池,下列说法正确的是 ( )


A.铜片是正极,电压表的示数为0.6 V
B.铜片是正极,电压表的示数为3 V
C.锌片是正极,电压表的示数为0.6 V
D.锌片是正极,电压表的示数为3 V

答案： 8. A 解析 图中电压表指针正向偏转,说明电流从电压表的正接线柱流入,负接线柱流出,则连接电压表正接线柱的是电池的正极,即铜片是电池的正极;由图知,电压表选用的是0~3 V的测量范围,分度值为0.1 V,示数为0.6 V。故选A。

9.请根据如图所示的电路图,回答下列问题。

(1)若要使$L_1$和$L_2$串联,则a为______表,b为______表,c为______表。
(2)若要使$L_1$和$L_2$并联,则a为______表,b为______表,c为______表。
(3)若a为电压表,b为电流表,c为电流表,则灯______不亮。

答案： 9.
(1)电压 电压 电流
(2)电流 电流 电压
(3)L₂
解析
(3)若a为电压表,b为电流表,c为电流表,则灯L₂被短路,故灯L₂不亮。

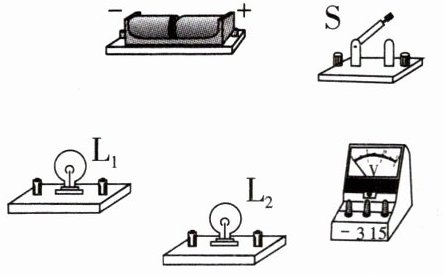

10.请用笔画线代替导线完成电路连接。要求：灯$L_1、$$L_2$串联,电压表用合适的测量范围测量灯$L_2$两端的电压。

答案：

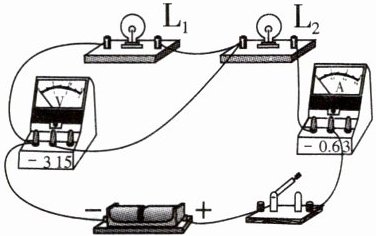

10. 如图所示

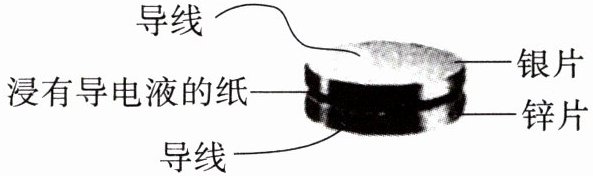

11.爱好科技的小华对最早的电池——伏打电池产生了浓厚的兴趣。通过上网查资料,他了解了伏打电池的结构后,决定亲自动手制作一个伏打电池。如图是他制作出来的电池,银片和锌片分别是电池的两极。请你帮他设计实验判断该电池的正极是银片还是锌片。

答案： 11. 实验器材:电压表和导线。
实验步骤:将电压表的正接线柱与银片上的导线相连,再把与锌片相连的导线与电压表的负接线柱进行试触。
实验结论:若电压表的指针正向偏转,说明与电压表正接线柱连接的银片是伏打电池的正极;若电压表反向偏转,则锌片是伏打电池的正极。(答案合理即可)
