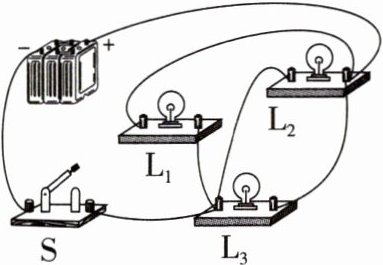

10.关于如图所示的电路,下列说法正确的是 ( )


A.开关S只控制灯$L_1$
B.灯$L_1、$$L_2$是串联的
C.只有灯$L_1、$$L_2$是并联的
D.灯$L_1、$$L_2、$$L_3$都是并联的

答案： D 解析 由图可知，电流从电源正极流出后分成三条路径，分别流过三个小灯泡，然后汇合经过开关流入电源负极，因此三个小灯泡是并联的，开关控制整个电路。故选D。

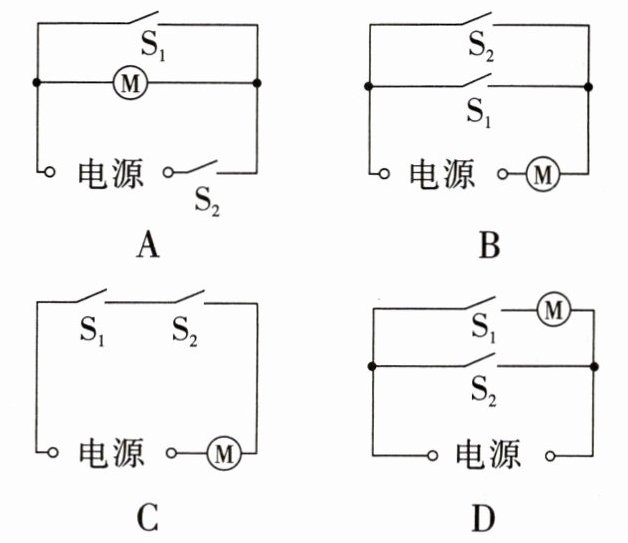

11.为了保障安全,滚筒洗衣机内设置了电源开关$S_1$和安全开关$S_2。$当洗衣机门关上时$,S_2$自动闭合,再闭合电源开关$S_1,$洗衣机才能正常工作。下列简易原理图符合要求的是 ( )

答案： C 解析 两个开关都闭合，洗衣机才能正常工作，说明两个开关串联。故选C。

12."十一"国庆期间,小明的妈妈买了一串小彩灯挂在客厅金属丝上。小明很想知道这串小彩灯是如何连接的,于是他断开开关取下其中的一个小彩灯,通电后发现整串小彩灯都不发光,由此说明各小彩灯之间是______联的。过了几天,小明发现这串小彩灯中有一个小彩灯不会发光了,而其他小彩灯仍能发光。为了探究原因,小明把这个小彩灯取下来,仔细观察发现小彩灯的灯丝支架下方有一根金属丝,如图所示。请你推测:这根金属丝与灯丝是______联的,理由是______。

答案： 串 并 灯丝烧断后金属丝中有电流通过
解析 取下其中的一个小彩灯，闭合开关，发现全部小彩灯均不发光，说明每个小彩灯不能独立工作，所以各小彩灯彼此之间是串联的。各小彩灯的连接方式为串联，当其中一个小彩灯的灯丝熔断时，发现其他小彩灯却仍能发光，可能是金属丝与灯丝并联，灯丝烧断后电路仍形成通路，金属丝中有电流通过。

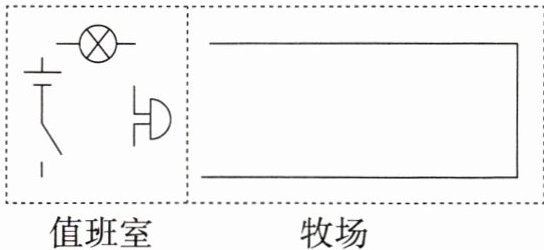

13.实践小组为牧场设计了一个自动报警电路。首先用导线将整个牧场围起来,在正常情况下值班室内的灯亮;若有牲畜撞坏牧场围墙,导线被拉断,值班室内的灯亮且电铃响。请按要求完成虚线框内的电路图。

答案：

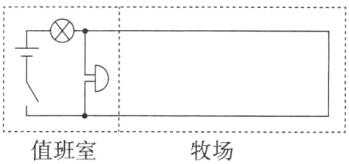

如图所示

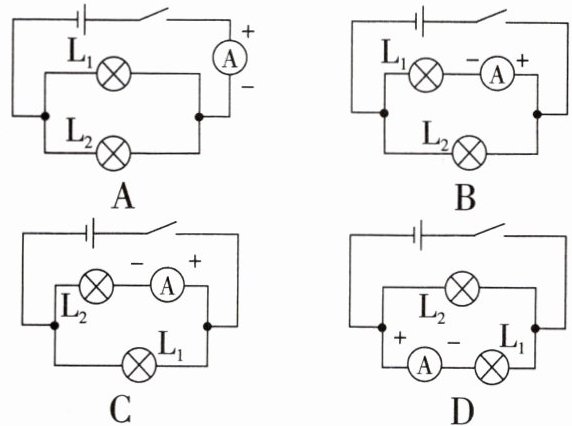

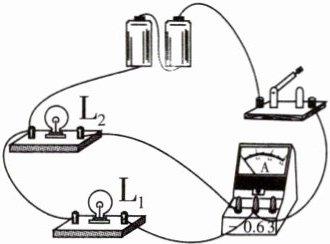

14.如图所示的实物电路,下列选项中的电路图与其相对应的是 ( )

答案： C 解析 分析实物电路可知，两灯并联，电流表和灯L₂串联。故选C。

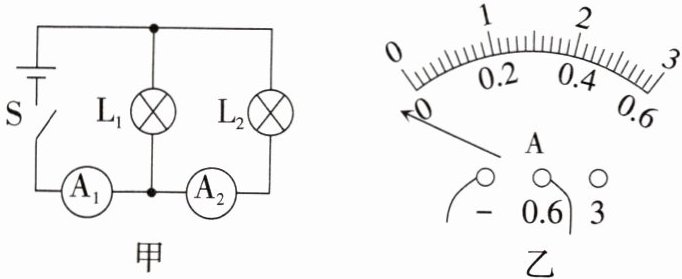

15.小宇利用课余时间做"用电流表测电流"的实验,连接的电路如图甲所示。闭合开关前,电流表$A_2$的指针指在如图乙所示的位置,其原因可能是______。调整之后,当闭合开关试触时,发现电流表$A_1$的指针指到如图丙所示的位置,于是他立即断开开关,接下来他应该进行的操作是______。改正错误后,当开关S闭合时,电流表$A_2$的指针偏转情况如图丁所示,则通过灯$L_2$的电流是______A。

答案： 电流表没有调零 将电流表的测量范围更换为0~3A 0.48
解析 电流表使用前，应观察指针是否指在零刻度线处，若不在，则需要调零；实验中试触时，若发现指针扫过有刻度线的地方，直到停在无刻度线处，则应更换为大测量范围。
