《2025年名校作业九年级物理上册人教版山西专版》

1. 小明根据所学电学知识对部分家用电器正常工作时的相关数据进行了估测,其中最接近实际的是( )

A.电磁炉的电流约为50 A
B.电子钟的电流约为1 A
C.电饭锅的电流约为4 A
D.冰箱的电流约为10 A

答案： C　解析正常工作时，电磁炉的电流约为10A;电子钟的电流约为0.02A;电饭锅的电流约为4A;冰箱的电流约为1A。故选C。

2. 计算器中的电流很小,约为100 μA,也就是______A;雷电是一种常见的自然现象,发生雷电时的电流可以高达$2× 10^{5}\ A$,相当于______mA;教室里日光灯的电流约为200______;家用空调的电流约为5______。

答案： 1×10⁻⁴ 2×10⁸ mA A 解析100μA=100×10⁻⁶A=1×10⁻⁴A;2×10⁵A=2×10⁵×10³mA=2×10⁸mA;教室里日光灯的电流约为200mA;家用空调的电流约为5A。

3. 关于电流表的使用,下列说法错误的是( )

A.电流表要并联在被测电路中
B.不能估计电路中的电流时,先用大量程试触
C.使用前电流表的指针没有指在表盘上的“0”刻度线处,要先调零
D.绝不允许不经过用电器把电流表直接接到电源的两极上

答案： A　解析电流表必须和被测用电器串联。故选A。

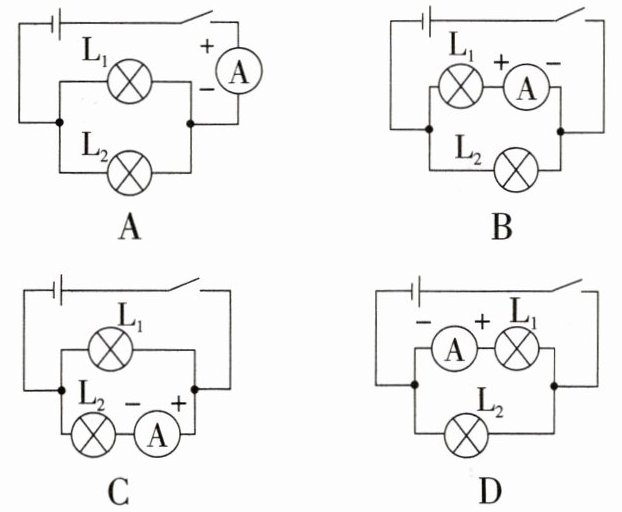

4. 如图所示,电流表能直接测量通过灯$L_{1}$电流的电路是( )

]

答案： D　解析A中,电流表测量干路电流;B中,电流表的正、负接线柱接反了;C中，电流表测量通过灯L₂的电流。故选D。

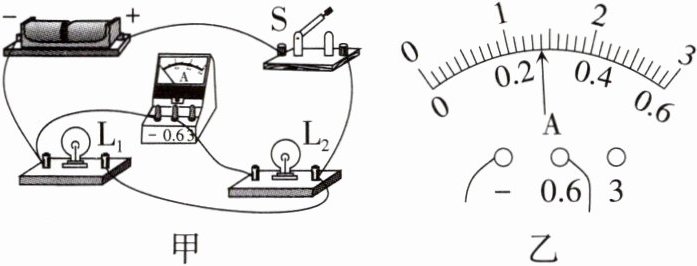

5. 如图甲所示的电路,当闭合开关S后,电流表测量的是通过______(选填“$L_{1}$”“$L_{2}$”或“$L_{1}和L_{2}$”)的电流,电流表的指针偏转如图乙所示,使用该量程时电流表的分度值是______A,此时电流表的示数为______A。
]

答案： L₂　0.02　0.28 解析闭合开关S后，图甲中电流有两条路径，两个小灯泡并联，电流表和灯L₂串联，测量通过灯L₂的电流;由图乙可知，电流表接0~0.6A的测量范围,每一个大格代表0.2A,每一个小格代表0.02A,示数为0.28A。

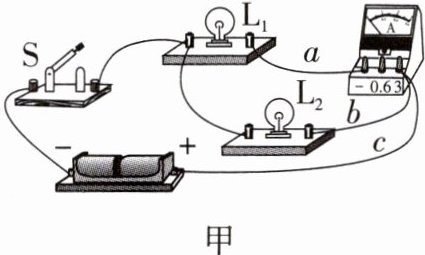

6. 如图甲是小明和小君两位同学用电流表测量电流的实物图,请按要求回答:



(1)图甲中电流表测量的是通过灯______的电流。

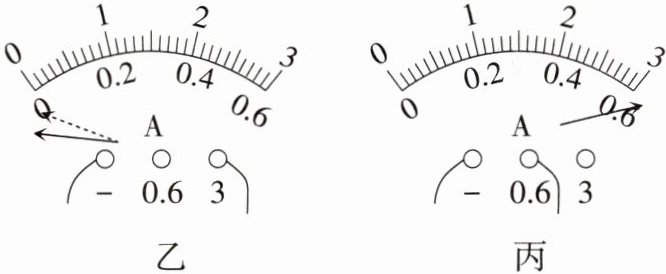

(2)小明同学连接好电路后,用开关试触,发现电流表的指针偏转如图乙,出现这种现象的原因是______。
(3)小君同学测量时电流表的指针偏转如图丙,出现这种现象的原因是______。该同学为了完成实验,下一步应该采取的措施是______。

答案：
(1)L₁
(2)电流表正、负接线柱接反了
(3)电流表所选的测量范围太小　电流表改接0~3A的测量范围解析
(1)由图甲可知，两个小灯泡并联，电流表与灯L₁串联，由此可知，电流表测量的是通过灯L₁的电流。
(2)小明同学连接好电路后，用开关试触，发现电流表指针反向偏转，说明电流从电流表负接线柱流入，原因是电流表正、负接线柱接反了。
(3)电流表的指针偏转超过0.6A,说明电路中的电流超过量程;下一步应该采取的措施是电流表改接0~3A的测量范围。

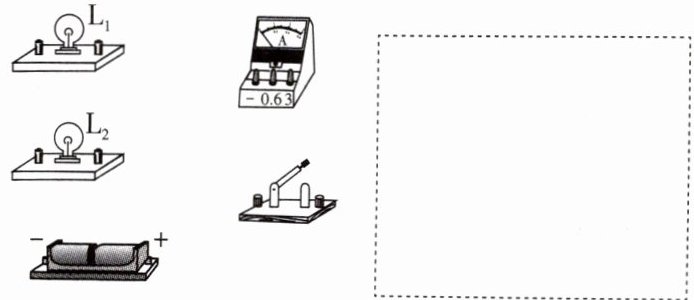

7. 请用笔画线代替导线,连接如图所示的实物电路。要求:开关同时控制两灯,灯$L_{1}$、$L_{2}$并联,电流表测量通过灯$L_{1}$的电流,并根据实物图在虚线框内画出电路图。
]

答案：
如图所示
