《2025年名校作业九年级物理上册人教版山西专版》

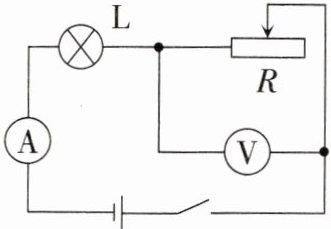

1. 如图所示,开关闭合后,发现电压表的示数接近电源电压,电流表几乎无示数。如果电路中只有一处故障,则故障可能是 ( )

A.滑动变阻器R断路
B.小灯泡L短路
C.电流表短路
D.小灯泡L断路

答案： A 解析 开关闭合后，电流表几乎无示数，说明电路中存在断路现象；电压表的示数接近电源电压，说明电压表和电源连接的部分是连通的，可以判断出与电压表并联的部分出现断路，即滑动变阻器R断路。故选A。

2. 如图所示的电路中,两个小灯泡的规格相同。闭合开关后,只有一个小灯泡发光,电压表有示数。则故障可能是 ( )

A.灯$L_1$短路
B.灯$L_1$断路
C.灯$L_2$短路
D.灯$L_2$断路

答案： A 解析 两灯串联，电压表测量灯L₂两端的电压；当开关闭合后，只有一个小灯泡发光，说明电路通路，则另一个灯不亮的原因是小灯泡短路；电压表有示数，说明灯L₂没有短路，则故障可能是灯L₁短路。故选A。

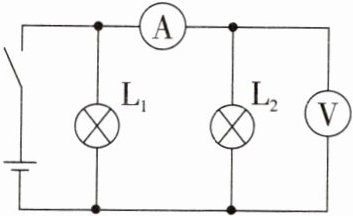

3. 如图所示的电路中,电源电压恒定,闭合开关后,灯$L_1、$$L_2$都发光,经过一段时间,有一盏灯突然熄灭,电流表无示数,电压表有示数,则电路中的故障可能是 ( )

A.灯$L_1$短路
B.灯$L_1$断路
C.灯$L_2$短路
D.灯$L_2$断路

答案： D 解析 闭合开关后，两灯并联，电流表测量通过灯L₂的电流，电压表测量电源两端的电压。若灯L₁或L₂短路，会造成电源短路，两灯都不亮，电压表的示数变为零，A、C不符合题意；若灯L₁断路，灯L₁不发光，灯L₂所在支路的电流不受影响，即电流表的示数不变，B不符合题意；若灯L₂断路，灯L₂不发光，电流表无示数，电压表有示数，D符合题意。

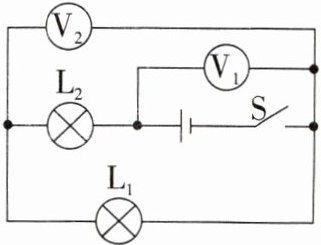

4. 如图所示,电源电压不变,闭合开关S后,小灯泡$L_1、$$L_2$都发光,一段时间后,一只小灯泡突然熄灭,另一只小灯泡仍然发光,两电压表的示数一个增大,一个不变,造成这一现象的原因可能是 ( )

A.灯$L_1$断路
B.灯$L_2$断路
C.灯$L_1$短路
D.灯$L_2$短路

答案： D 解析 由图可知，两灯串联，电压表V₁测电源两端的电压，电压表V₂测灯L₁两端的电压。有一只小灯泡熄灭，另一只小灯泡仍发光，说明电路没有发生断路，则电路发生短路，A、B不符合题意。若灯L₁短路，电压表V₁示数不变，电压表V₂示数为0，C不符合题意。若灯L₂短路，电压表V₁示数不变，电压表V₂示数变大，D符合题意。

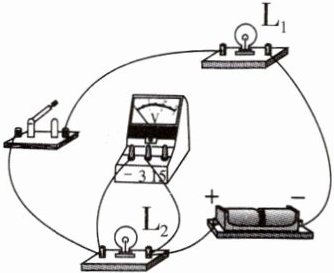

5. 如图所示的电路中,闭合开关S后,两灯均不发光且电流表、电压表示数均为零。断开开关S,将两灯泡位置互换后,再次闭合开关S,电流表示数仍为零,电压表指针明显偏转。根据以上信息判断该电路故障可能是( )
$A. L_1$短路
$B. L_1$断路
$C. L_2$断路
$D. L_2$短路

答案： B 解析 由图可知，两只灯泡串联，电压表测量L₂两端的电压；闭合开关S，两只灯泡都不亮，电流表无示数，说明电路中有断路故障，电压表无示数，说明电压表两接线柱到电源的正、负极之间有断路，即可能是灯L₁断路，也可能是L₁、L₂同时断路；断开开关S，将灯L₁、L₂的位置对调后，闭合开关S，电流表无示数，说明电路中仍然有断路故障，电压表有示数，说明此时电压表两接线柱到电源的正、负极之间是通路，所以灯L₂、电流表、开关都是完好的，则故障是灯L₁断路。故选B。

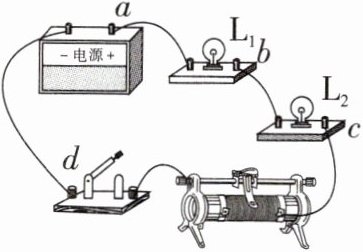

6. 如图所示的电路中,电源电压为6V且不变,闭合开关后,两灯泡均不发光,用电压表逐段测量,发现$U_{ab}= 0$,$U_{ad}= 6V$,$U_{bc}= 0$,$U_{cd}= 6V$。若电路中只有一处故障,可判断此电路中的故障可能是 ( )

A.灯泡$L_1$断路
B.灯泡$L_2$断路
C.电源短路
D.滑动变阻器断路

答案： D 解析 该电路为串联电路，闭合开关后，两灯泡都不发光，说明电路有断路或两灯泡都短路或电源短路；用电压表逐段测量，Uₐd = 6V，说明电源完好且电源电压为6V。若灯泡L₁断路，当把电压表并联在L₁两端时，电压表的两端与电源的两端相连，故Uₐb = 6V，A不符合题意；若灯泡L₂断路，当把电压表并联接在c、d间时，电压表的两端与电源的两端不相连，故Ucd = 0V，B不符合题意；若灯泡L₁短路，则Uₐd = 0V，C不符合题意；若滑动变阻器断路，当把电压表并联接在c、d间时，电压表的两端与电源的两端相连，故Ucd = 6V，D符合题意。

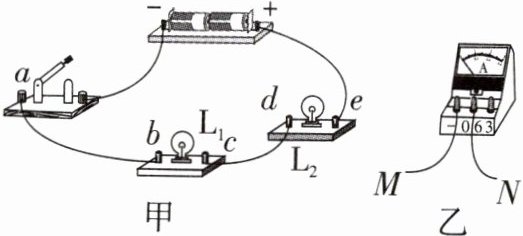

7. 小艺连接了如图甲所示的电路,闭合开关,发现两灯都不亮。于是小艺找来如图乙所示的电流表来检测故障,M、N分别为连接电流表的两根导线。闭合开关,当M、N分别接a、b时,两灯都不发光;当M、N分别接b、c时,两灯都不发光;当M、N分别接a、d时,只有$L_2$发光;当M、N分别接d、e时,两灯都不发光。若电路中只有一处故障,则故障可能是 ( )
$A. L_1$断路
B. 导线ab断路
$C. L_2$断路
D. 导线cd断路

答案： D 解析 当M、N分别接a、b时，两灯都不发光，a、b之间的导线不可能断路，可能是a、b以外的导线或用电器断路；当M、N分别接b、c时，两灯都不发光，此时电流表与L₁并联，但两灯都不亮，排除了L₁断路，可能是a、c以外的导线或用电器断路；当M、N分别接a、d时，只有L₂发光，说明电流能够绕过cd直接通过L₂回到正极，这排除了L₂断路；当M、N分别接d、e时，两灯都不发光，进一步验证了导线cd断路。故选D。
