7. 如图所示,要使灯$L_1、$$L_2$并联在电路中,则三个开关的断开、闭合情况是( )


A.闭合开关$S_1、$$S_3,$断开开关$S_2$
B.闭合开关$S_2、$$S_3,$断开开关$S_1$
C.闭合开关$S_2,$断开开关$S_1、$$S_3$
D.闭合开关$S_1,$断开开关$S_2、$$S_3$

答案： 7.A　解析闭合开关S₁、S₃，断开开关S₂，电流有两条路径，两灯并联，A符合题意。闭合开关S₂、S₃，断开开关S₁，灯L₁被短路，灯L₂接入电路，B不符合题意。闭合开关S₂，断开开关S₁、S₃，电流只有一条路径，两灯串联，C不符合题意。闭合开关S₁，断开开关S₂、S₃，整个电路断路，D不符合题意。

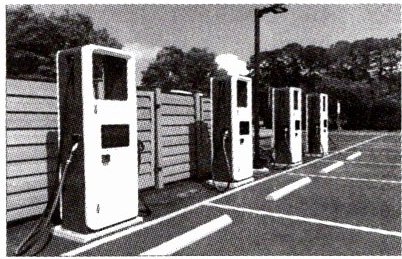

8. 如图是某电动汽车充电站的一排充电桩,这些充电桩可以独立工作,则它们是______的。用一个充电桩给电动汽车充电时,电动汽车与该充电桩之间是______的。(均选填“串联”或“并联”)

答案： 8.并联　串联
解析由题意知，这些充电桩可以独立工作、互不影响，说明它们之间是并联的。用一个充电桩给电动汽车充电时，充电桩是电源，电动汽车必须与充电桩串联。

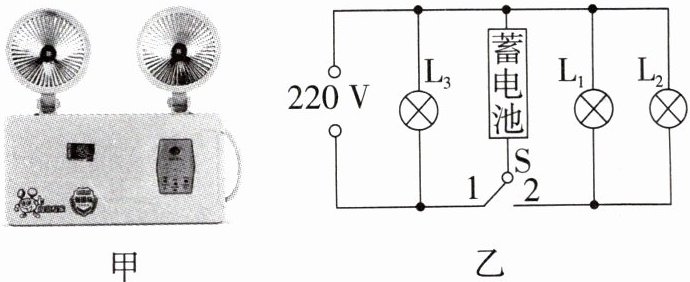

9. 如图甲是一款消防应急照明灯,如图乙是其简化原理图$,L_1、$$L_2$为应急灯泡$,L_3$为指示灯。当外部电源供电时,自动开关S接1,两应急灯不亮,指示灯$L_3$与蓄电池是______(选填“串联”或“并联”)的,蓄电池此时在电路中相当于______;外部电路停电时,自动开关S接2,两应急灯都正常发光,此时指示灯$L_3______($选填“发光”或“不发光”)。

答案： 9.并联　用电器　不发光
解析当外部电源供电时，自动开关S接1，应急灯不亮，指示灯L₁与蓄电池可以独立工作、互不影响，因此它们是并联的；蓄电池此时消耗电能，在电路中相当于用电器。外部电路停电时，自动开关S接2，应急灯正常发光，此时指示灯L₃没有电流通过，处于断路状态，不发光。

10. 汽车在转向前,司机会拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,但其中一个灯损坏时,另一个灯仍能正常工作。这两个转向灯在电路中的连接方式为______,转向横杆相当于电路中的______。

答案： 10.并联　开关
解析汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但两个转向灯也可以单独工作，所以它们是并联的；司机拨动转向横杆，转向灯才会工作，所以转向横杆起到开关的作用。

11. 小明做电学实验时,连接好电路后,闭合开关,发现两灯都亮。但由于连线较乱,一时无法确定两灯是串联还是并联的。小明灵机一动,随意拆下一根导线,发现两灯都熄灭,因此他认定两灯是串联的。小明的方法是______(选填“正确”或“错误”)的,理由是______。

答案： 11.错误　对于并联电路，若拆除干路导线，两灯同样都会熄灭
解析若是并联电路，且拆除的恰好是干路上的导线，也会出现该情况，所以用这种方法判断电路是串联还是并联是错误的。

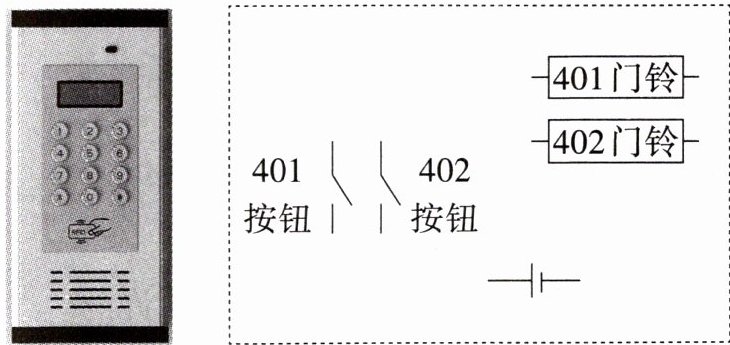

12. 如图是小区单元防盗门上的楼宇对讲装置,在楼下按下对应住户的号码按钮(相当于开关),该住户家中的门铃就会发出声音。请将虚线框内的电路图连接完整。

答案：

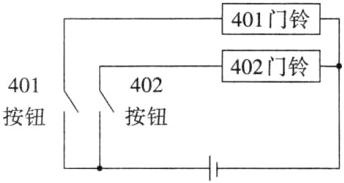

12.如图所示

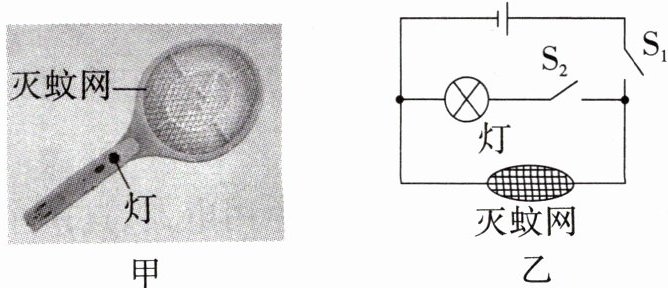

13. 如图甲所示的灭蚊拍具有灭蚊和照明的功能,其工作原理如图乙所示。灭蚊网和照明灯的连接方式是______(选填“串联”或“并联”),当闭合开关$S_1$时,灭蚊拍起到______作用,当开关$S_1$与$S_2$同时闭合时,灭蚊拍起到______作用。(后两空均选填“灭蚊”“照明”或“灭蚊和照明”)

答案： 13.并联　灭蚊　灭蚊和照明
解析由图乙可知，电流的路径有两条，所以灭蚊网和照明灯的连接方式是并联；当闭合开关S₁时，只有灭蚊网接入电路，此时灭蚊网通电起到灭蚊作用；当开关S₁与S₂同时闭合时，灭蚊网与照明灯同时接入电路，灭蚊网与照明灯都通电，此时起到灭蚊和照明作用。
