《2025年名校作业九年级物理上册人教版山西专版》

6. 如图所示的插线板中,a接电源,b接台灯,c接电风扇。两个用电器均正常工作时,a、b、c中的电流分别用Iₐ、Iᵦ、Ic表示,下列关系正确的是 ( )


A.Iₐ= Iᵦ
B.Ic= Iₐ+Iᵦ
C.Iₐ= Iᵦ+Ic
D.Iₐ= Ic

答案： C 解析 在家庭电路中，台灯和电风扇是并联的，图中a点在干路上，b、c两点在两条支路上；因并联电路中干路电流等于各支路电流之和，所以有Iₐ = Iᵦ + Ic，C正确。

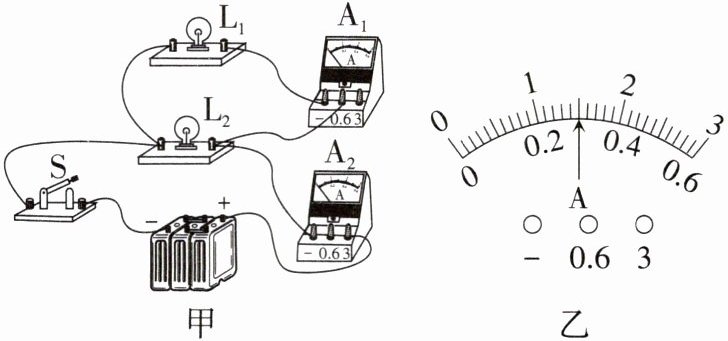

7. 如图甲所示的电路中,闭合开关后,两灯正常发光,电流表$A_1、$$A_2$的示数都如图乙所示,下列说法正确的是 ( )


A.两灯是串联连接的
B.通过$L_1$的电流是1.2 A
C.通过$L_2$的电流是1.2 A
D.干路电流是1.8 A

答案： C 解析 由图甲可知，两灯是并联的，电流表A₂测的是干路电流，接的是大测量范围，电流表A₁测的是通过L₁的电流，接的是小测量范围，则A₂的示数为1.5A，A₁的示数为0.3A，所以通过L₁的电流是0.3A，通过L₂的电流I₂ = I - I₁ = 1.5A - 0.3A = 1.2A。故选C。

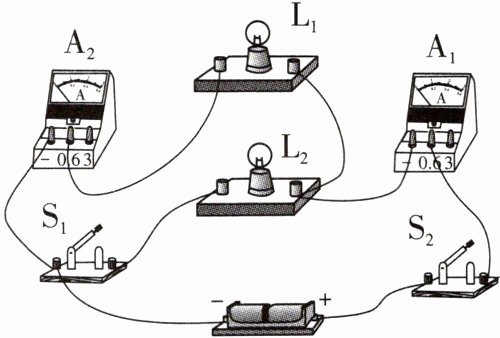

8. 将两只规格完全相同的小灯泡按如图所示的方式连接,当开关$S_1$和$S_2$都闭合时,下列说法正确的是 ( )

$A. L_1$与$L_2$串联在电路中
B. 电流表$A_2$测通过$L_2$的电流
C. 电流表$A_1$的示数是$A_2$示数的两倍
D. 断开开关$S_2$后,电流表$A_2$的示数变大

答案： C 解析 由图可知，两只小灯泡并联，电流表A₂测通过L₁的电流，电流表A₁测量干路中的电流，两灯泡规格相同，通过两只小灯泡的电流相等，由并联电路电流的规律可知，干路中的电流是支路中的电流的两倍，所以电流表A₁的示数是A₂示数的两倍，A、B错误，C正确；断开开关S₂后，电路处于断路状态，电流表A₂无示数，D错误。

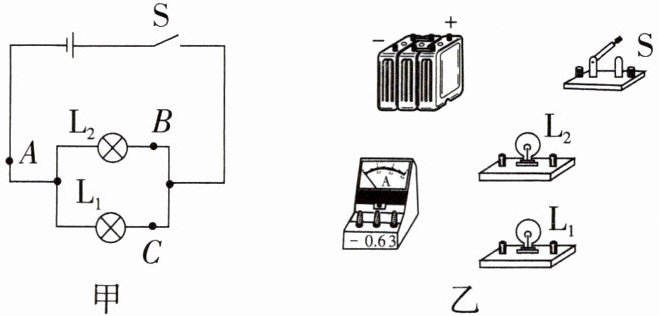

9. 学习小组做“探究并联电路中干路电流与各支路电流的关系”实验,如图甲是他们设计的电路图。

(1)请按照图甲中的电路图将图乙中的实物图连接完整。要求：电流表测量通过灯$L_1$的电流(电流表选用小量程)。
(2)实验中,当接好电路的最后一根导线时,小灯泡立即发光,原因是______。
(3)小明同学将电流表接在C点处,闭合开关后,观察到灯$L_2$发光,灯$L_1$不发光,电流表的示数为零,发生的故障可能是______。
(4)正确测出A、B、C三处的电流分别为0.56 A、0.30 A、0.26 A；分析数据可得出结论：在并联电路中,______。

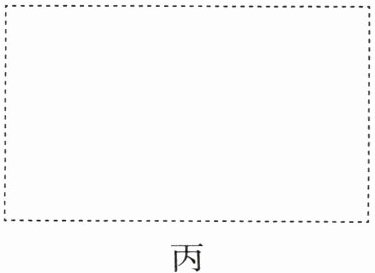

(5)小华同学利用原有的实验器材,只添加了一个开关,又设计了一个电路。利用这个电路,不用更换电流表的位置,就可以直接测出A、B、C三处的电流,得出三处电流的关系。请在图丙的虚线框中画出电路图。

答案：

(1)如图所示

(2)连接电路时，开关没有断开
(3)电流表(或灯L₁)断路
(4)干路中的电流等于各支路中的电流之和
(5)如图所示
