《2025年名校作业九年级物理上册人教版山西专版》

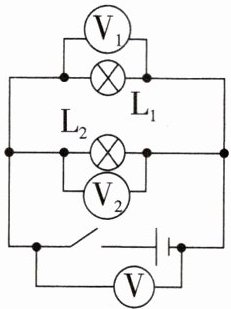

4. 如图所示的电路,闭合开关后,灯$L_1$比$L_2$亮,电压表$V_2$的示数为6V。下列说法正确的是( )


A.电压表$V_1$的示数大于6V
B.电压表V的示数大于6V
C.电压表$V_1$的示数小于6V
D.电压表V和$V_1$的示数均等于6V

答案： 4.D 解析根据电路图可知，两灯并联，电压表V₁测量L₁两端的电压，电压表V₂测量L₂两端的电压，电压表V测量电源电压，因为并联电路两端的电压相等，所以三个电压表的示数相等，都为6V。故选D。

5. 甲、乙两灯并联在电路中,甲灯比乙灯亮。下列说法正确的是( )

A.甲灯两端的电压比乙灯的大
B.甲灯两端的电压比乙灯的小
C.若通过甲、乙两灯电流之比为2:1,则两灯两端的电压之比为2:1
D.若通过甲、乙两灯电流之比为2:1,则两灯两端的电压之比为1:1

答案： 5.D 解析甲、乙两灯并联，根据并联电路中电压的规律可知，甲、乙两灯两端的电压相等，与灯的亮暗、通过灯电流的大小无关。故选D。

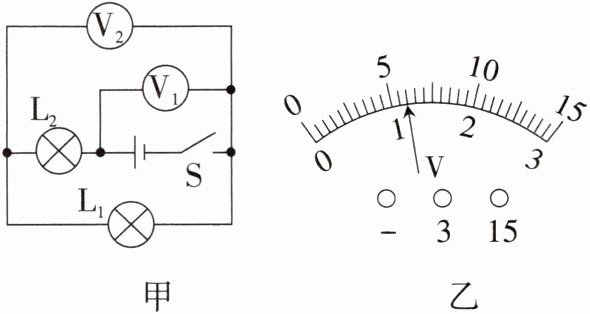

6. 如图甲所示,闭合开关后,两只电压表的指针偏转角度相同,位置如图乙所示,则灯$L_1$和灯$L_2$两端的电压分别是( )
A. 6V 1.2V
B. 6V 4.8V
C. 4.8V 1.2V
D. 1.2V 4.8V

答案： 6.D 解析由图甲可知，灯L₁和L₂串联，电压表V₁测电源两端的电压，电压表V₂测灯L₁两端的电压。两个电压表指针偏转相同，说明电压表V₁选择的是大量程，读数为6V，电压表V₂选择的是小量程，读数为1.2V，则电源两端的电压为6V，灯L₁两端的电压为1.2V，灯L₂两端的电压U₂ = U - U₁ = 6V - 1.2V = 4.8V。故选D。

7. 【物理与生活】生活中常常把一节电池的负极和另一节电池的正极连在一起组成电池组。用这样的办法可以把两节、三节或更多节电池串联起来使用。一个用电器正常工作时,要求电源电压是6V,如果用全新的干电池作为电源,需要______节串联起来对用电器供电;如果用铅蓄电池作为电源,需要______节串联起来对用电器供电。

答案： 7.4 3
解析要求电源电压是6V，一节新干电池电压为1.5V，一节铅蓄电池电压为2V，所以需要4节干电池串联，或3节铅蓄电池串联。

8. 【物理与生活】如图是使用一根三合一充电线同时给三部手机充电的情景。正在充电的三台手机是______(选填“串联”或“并联”)的,拔掉两部手机,剩下的那一部正在充电的手机获得的电压______(选填“变高”“不变”或“变低”)、电流______(选填“变大”“不变”或“变小”)。

答案： 8.并联 不变 不变
解析给三部手机充电时，这三部手机可以独立工作，互不影响，所以三部手机在电路中的连接方式为并联。三部手机分别在不同支路中，若拔掉两部手机，根据并联电路电压的特点可知，剩下的那一部正在充电的手机获得的电压不变，因此该支路的电流也不变。

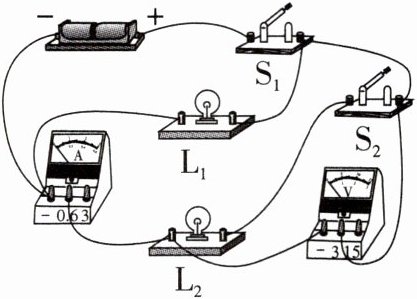

9. 某次实验时,小红与同组的同学连接了如图所示的电路,读出电压表的示数为2.7V,则灯$L_1$两端的电压为______V,灯$L_2$两端的电压为______V。若电流表突然断路,灯$L_1______($选填“亮”或“不亮”),电压表的示数变为______。

答案： 9.2.7 2.7 亮 0
解析由图可知，L₁和L₂并联，电流表测通过灯L₂的电流，电压表测电源两端的电压。由并联电路电压规律可知，U = U₁ = U₂，则灯L₁两端的电压为2.7V，灯L₂两端的电压为2.7V。电流表突然断路，灯L₂所在的这条支路断路，则电压表的示数变为0，而L₁所在的这条支路不受影响，所以灯L₁仍亮。

10. 小明和爸爸合作更换天然气灶台的电池,发现电池使用说明中有一条提示:请一次性更换所有电池,以免新旧电池混用。他问爸爸这是为什么？爸爸说:“两节新干电池串联在一起提供的总电压最大,一新一旧干电池串联后提供的总电压不仅小于两节新干电池提供的电压,同时也小于一节新干电池提供的电压。”请你设计实验验证爸爸的说法是否正确。

答案： 10. 实验器材：电压表、两节新干电池、一节旧干电池、导线、开关。
实验步骤：①把两节新干电池串联接入电路，用电压表测出它们的总电压U₁；②把一节新干电池和一节旧干电池串联接入电路，用电压表测出它们的总电压U₂；③把一节新干电池接入电路，用电压表测出它的电压U₃。
实验结论：若U₁ ＞ U₂，且U₂ ＜ U₃，则爸爸的说法正确；若U₁ ≤ U₂，或U₂ ≥ U₃，则爸爸的说法不正确。
