《2025年名校作业九年级物理上册人教版山西专版》

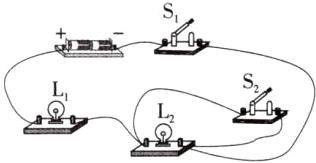

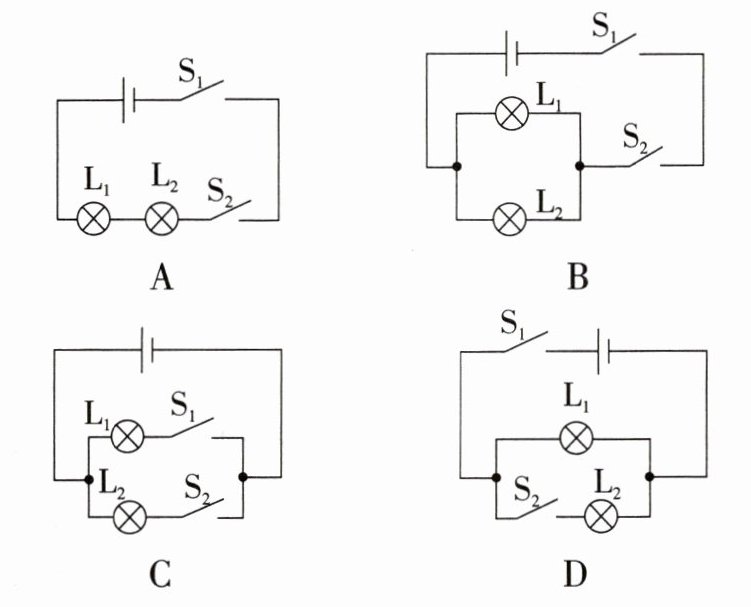

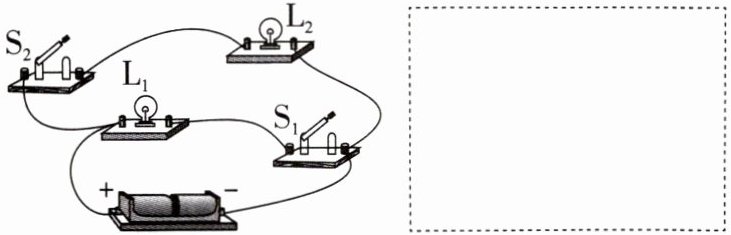

1. 下列选项中的四个电路图与实物图相对应的是 ( )



A
B
C D

答案： D 解析 由实物图知，L₁、L₂两灯并联，开关S₁在干路上，开关S₂在灯L₂所在的支路上，D正确。

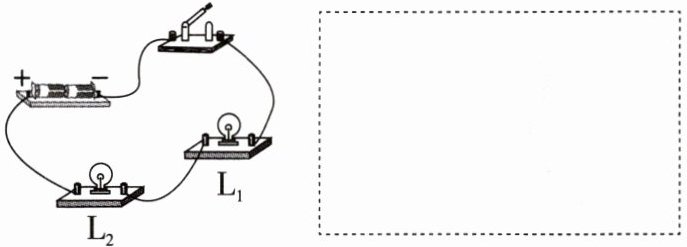

2. 请在虚线框内画出与实物图对应的电路图。

答案：
如图所示
　　　　　　　

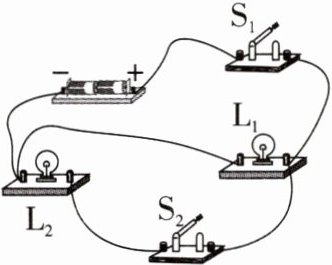

3. 请根据如图所示的实物图在虚线框内画出对应的电路图。

答案：
如图所示
　　　　　　　

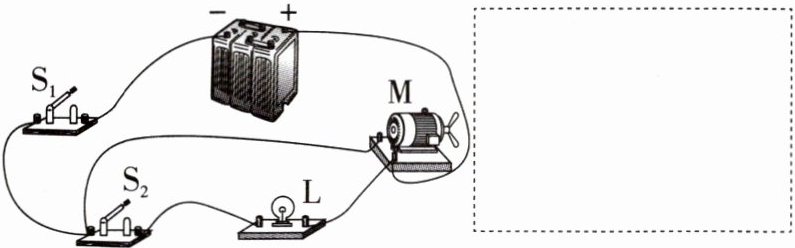

4. 根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：
如图所示
　　　　　　

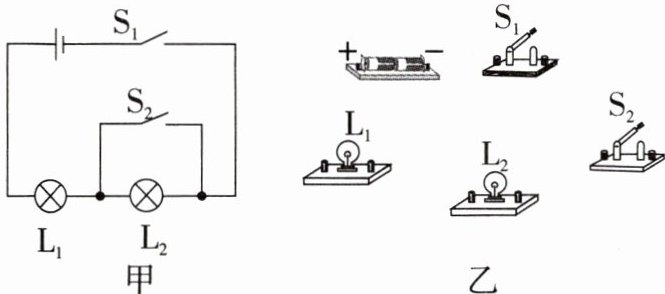

5. 根据图甲中的电路图,用笔画线代替导线将实物图乙连接完整,要求导线不能交叉。

答案：
如图所示
　　　　

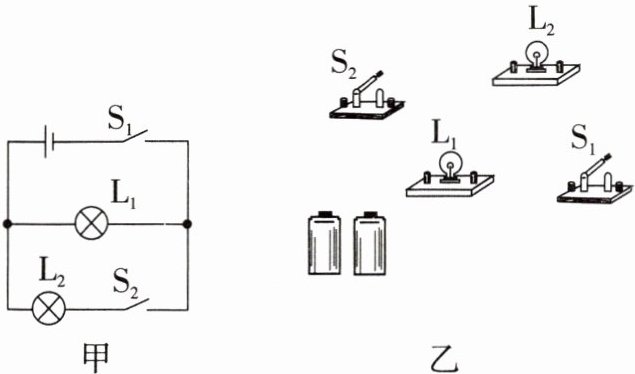

6. 按照图甲中的电路图完成图乙中实物图的连接。

答案：
如图所示
　　　　　

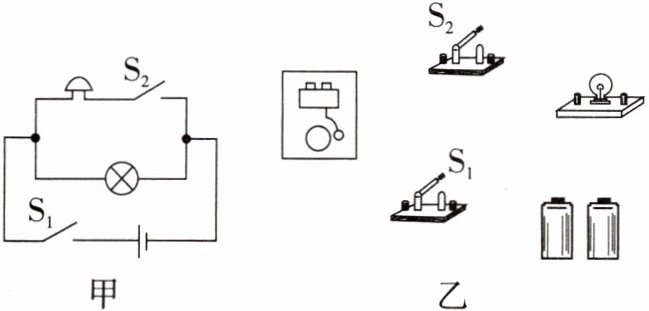

7. 小林同学在学习了串、并联电路的连接后,在实验室借到了如下器材:小电铃一个、小灯泡一个、开关两个、干电池两节。请你帮助他按照图甲所示的电路图,将图乙中各元件连接起来。(要求导线不能交叉)

答案：
如图所示
　　　　　

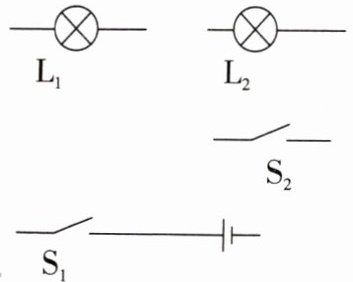

8. 如图所示,按下列要求连接电路。
要求:(1)只闭合开关$S_1$时,灯$L_1、$$L_2$都亮;
(2)只闭合开关$S_2$时,灯$L_1、$$L_2$都不亮;
(3)开关$S_1、$$S_2$都闭合时,灯$L_1$亮,灯$L_2$不亮。

答案：
如图所示
