《2025年名校作业九年级物理上册人教版山西专版》

8. 实践小组设计了如图所示的电路,当开关S闭合时,电流表测量的是( )


A.干路中的电流
B.通过$L_{1}$的电流
C.通过$L_{2}$的电流
D.以上说法都不对

答案： C　解析闭合开关S,电流从电源正极出发分为两条路径，一条路径通过L₁直接回到电源负极,另一条路径通过L₂、电流表回到电源负极,所以电流表和L₂串联,测量通过L₂的电流。故选C。

9. 在如图所示的电路中,闭合开关后,一定会发生的现象是( )


A.电源短路
B.电流表损坏
C.灯$L_{1}$不发光
D.$L_{2}$的灯丝烧断

答案： C　解析电流表的电阻很小,可看作导线,电流从电源正极流出,经过电流表和灯L₂回到电源负极,因此灯L₁被短路,不会发光。故选C。

10. 某次实验中,用电流表测量一段电路中的电流,当选用0~0.6 A的测量范围时,却按0~3 A的测量范围读出示数为2.4 A,则该电路中实际电流的大小应为( )

A.2.4 A
B.1.2 A
C.4.8 A
D.0.48 A

答案： D 解析 电流表上的同一刻度,使用大量程读数是使用小量程读数的5倍,故电路中实际电流的大小应为0.48A,D正确。

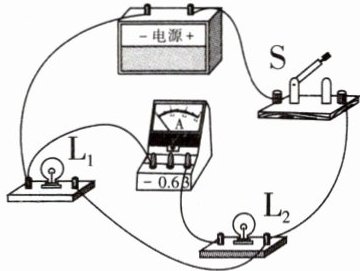

11. 在如图所示的电路中,闭合开关,下列说法中正确的是( )


A.电流表测的是通过灯$L_{1}$的电流
B.电流表测的是通过灯$L_{1}和L_{2}$的总电流
C.取下灯$L_{1}$后,$L_{2}$不亮,电流表无示数
D.取下灯$L_{2}$后,$L_{1}$仍然会亮,电流表无示数

答案： D　解析选项　　　　　　　　分析　　　　　　　　对错AB　是由通电路过灯图可L知的电，两流灯并联，电流表测量的　　　　因为灯L₁与灯L₂并联，各支路互不影　　C　　响,所以取下灯L₁后,L₂仍然会亮，电流　　×表有读数　　　　因为灯L₁与灯L₂并联，各支路独立工　　D　作会亮、互，电不流影表响测，所量以的取是下通灯过灯L₁后L₂的,L₂电仍流然，　√所以电流表无电流通过，无示数

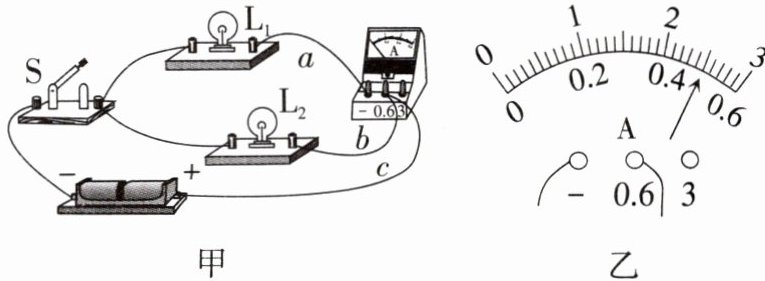

12. 如图甲是用电流表测量电流的实物图,请回答下列问题。

(1)请在虚线框内画出相应的电路图。
□□□□□□□□
□□□□□□□□
□□□□□□□□
(2)使用时应将电流表与被测用电器______联。在连接电路时,发现刚接好最后一根导线,电流表的指针就发生了偏转,原因是______。
(3)图甲中,电流表测量的是通过灯______(选填“$L_{1}$”或“$L_{2}$”)的电流。如果电流表的示数如图乙所示,则电流表测出的电流是______A。
(4)如果要用电流表测通过$L_{1}和L_{2}$的总电流,且只允许移动一根导线,应将导线______(选填“a”“b”或“c”)的右端接在电流表的负接线柱上。

答案：

(1)如图所示　　　　　　　　
(2)串　连接电路时未断开开关
(3)L₁　0.5
(4)b 解析
(2)刚接好最后一根导线,电流表的指针就发生了偏转,由此可知,在连接电路时未断开开关。
(3)由图甲可知,灯L₁、L₂并联,L₁与电流表串联,因此电流表测量的是通过L₁的电流。图乙中电流表使用了0~0.6A的测量范围,分度值为0.02A,其读数为0.5A。
(4)要用电流表测量通过L₁和L₂的总电流,应把电流表接在干路上,导线b的右端改接在电流表的负接线柱上即可。

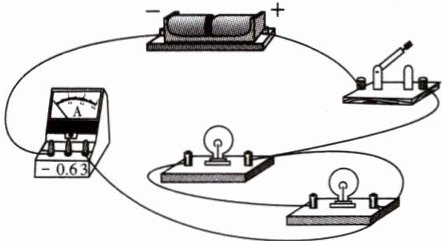

13. 在连接电路时,如果发现有元件连接错误,不少同学习惯将电路全部拆散,重新连接。其实,有时只要思考一下,拆除或改接个别导线就能解决问题。如图是某同学连接的电路,请解答下列问题。

(1)若闭合开关,将出现______(选填“断路”或“短路”)现象。除了两灯都不亮以外,还会造成______的后果。
(2)对于这个电路,只需要拆除一根导线,就能成为两灯串联的正确电路。请在要拆除的导线上打“×”。

答案：

(1)短路　电流表和电源被损坏

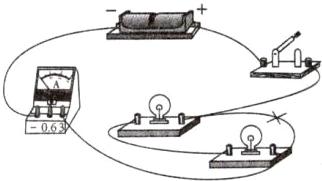

(2)如图所示　　　　 解析
(1)电流表相当于导线,闭合开关,电流从电源正极出发,不经过用电器直接回到电源负极,将出现短路现象,会使电流表和电源被损坏。
