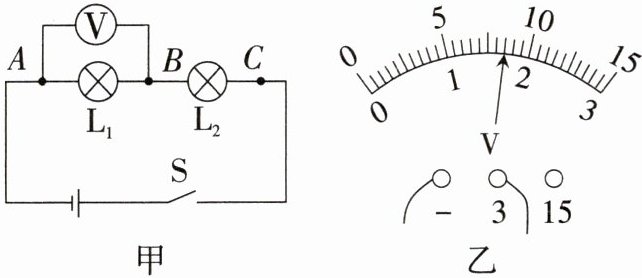

1. 在由两个或两个以上用电器组成的串联电路(如图甲)中,各用电器两端的电压与电源两端的电压有什么关系呢？小华为此进行了探究。

实验思路:
若能测出图甲中A与B、B与C以及A与C之间的电压,就能找出串联电路中各用电器两端电压与电源两端的电压的关系。
实验过程:
(1)连接电路前,开关必须______。
(2)为了使探究得出的结论具有普遍性,灯$L_1、$$L_2$应该选择规格______(选填“相同”或“不同”)的小灯泡。
(3)小华在测量灯$L_2$两端的电压时,保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量灯$L_2$两端的电压。他______(选填“能”或“不能”)测出灯$L_2$两端的电压,原因是______。
(4)小华正确连接电路后,完成三次实验,并记录了实验数据。第3次实验时,B、C间的电压如图乙所示,请将其填入表格中。

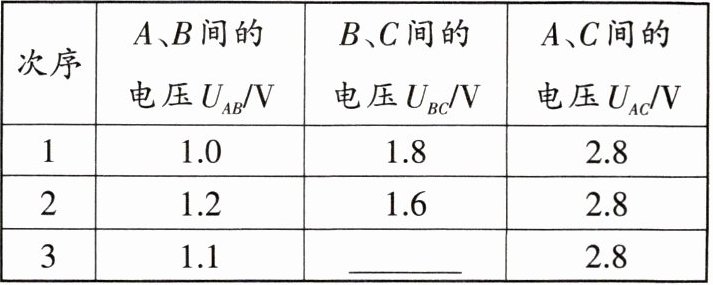

|次序|A、B间的电压$Uₐ_8/V$|B、C间的电压Uвc/V|A、C间的电压Uₐc/V|
|1|1.0|1.8|2.8|
|2|1.2|1.6|2.8|
|3|1.1|______|2.8|

实验结论:
(5)分析表中的数据,可得出结论:______。

答案：
(1)断开
(2)不同
(3)不能 电压表的正、负接线柱接反了
(4)1.7
(5)串联电路中，电源两端的电压等于各用电器两端的电压之和
解析
(3)与B连接点相连的一端为电压表的正接线柱，与A连接点相连的一端为电压表的负接线柱，只断开A连接点，并改接到C连接点上，电压表的正、负接线柱接反了。

2. 实验小组做探究并联电路中电压规律的实验,实验室提供的器材有干电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干。

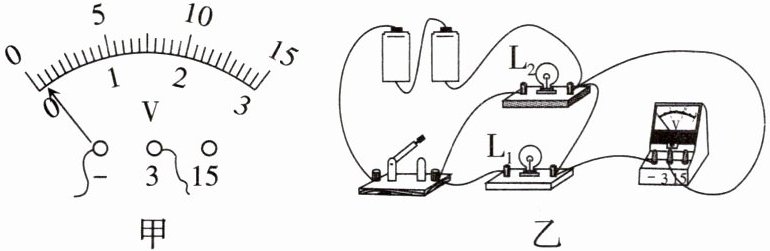

(1)开关闭合前,发现电压表指针如图甲所示,存在的问题是______。
(2)如图乙是小芳测量灯$L_1$两端电压时连接的电路,同组的小红发现连线中有一处错误,而且只需改动一根导线,就可以顺利进行实验。请在需要改动的导线上打“×”,并画出正确的接线。
(3)解决问题后继续进行实验,小组同学用电压表分别测出灯$L_1、$$L_2$两端的电压和并联电路的总电压,根据这组数据,该小组得出并联电路中电压的规律。请你写出实验的不足之处:______。改进方法:______。

答案：

(1)电压表未调零
(2)如图所示

(3)实验次数太少，结论不具有普遍性 更换不同规格的小灯泡进行多次实验
解析
(3)为了避免实验的偶然性，得出普遍规律，应换用不同规格的小灯泡进行多次实验。

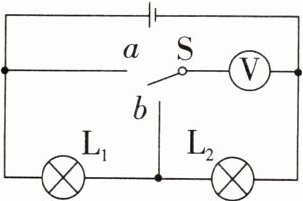

3. 如图所示的电路中,当开关S接到a时,电压表的示数为9V,当开关S接到b时,电压表的示数为4V。下列说法错误的是( )


A.电源电压为9V
B.灯$L_1$两端的电压为4V
C.灯$L_2$两端的电压为4V
D.灯$L_1$和$L_2$两端的总电压为9V

答案： 3.B 解析当开关S接到a时，两个小灯泡串联，电压表测量灯L₁和L₂两端的总电压，即电源电压U = 9V；当开关S接到b时，两个小灯泡串联，电压表测量灯L₂两端的电压，U₂ = 4V，则灯L₁两端的电压U₁ = U - U₂ = 9V - 4V = 5V。故选B。
