1. 如图是铭牌上标有“50 Ω 1.5 A”的滑动变阻器,下列说法正确的是( )


A.“50 Ω”指的是滑动变阻器的电阻恒为50 Ω
B.“1.5 A”指的是滑动变阻器正常工作时的电流
C.电流必须从上端接线柱流入,从下端接线柱流出
D.电阻丝选用的是导电性较差的材料

答案： 1.D解析
选项　　　　　　　　分析　　　　　　　　正误
A　　滑动变阻器的铭牌上所标的“50Ω”指的是滑动变阻器的最大电阻为50Ω　×
B　　“1.5A”是指滑动变阻器允许通过的最大电流值为1.5A　×
C　　滑动变阻器工作时，电流可以从下接线柱流进、上接线柱流出，也可以从上接线柱流进、下接线柱流出，即可以按照“一上一下”的方式接入电路中　×
D　　电阻丝的阻值较大，即电阻丝是导电性较差的材料　√

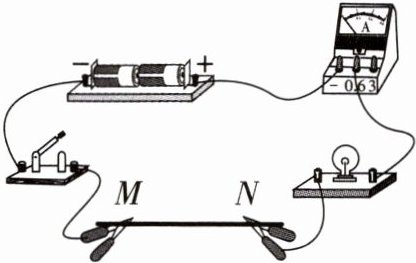

2. 小明利用铅笔芯和鳄鱼夹制作了简易调光灯,装置如图所示。电路中有一处明显错误是______；改正后,闭合开关,改变鳄鱼夹M、N之间距离,发现灯泡亮度会发生变化,鳄鱼夹与铅笔芯组合在一起相当于一个______。

答案： 2.电流表的正、负接线柱接反了　滑动变阻器
解析：应让电流从电流表正接线柱流入，负接线柱流出，故此电路图错误之处是电流表的正、负接线柱接反了。改变鳄鱼夹M、N之间距离，接入的电阻发生了变化，从而引起灯泡亮度变化，故鳄鱼夹与铅笔芯组合在一起相当于一个滑动变阻器。

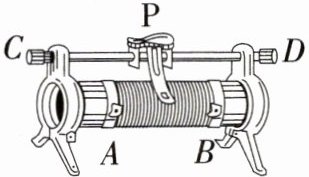

3. 滑动变阻器的原理是通过改变连入电路中导线的______来改变电阻,从而改变电路中的电流。如图是某滑动变阻器的结构示意图,要使滑片P向右移动时,电阻变大,应接入的两个接线柱为______或______；若要使滑动变阻器相当于一个定值电阻,应接入______两个接线柱。

答案： 3.长度　A、C　A、D　A、B
解析：要使滑片P向右移动时，电阻变大，应将左下接线柱A接入电路中。

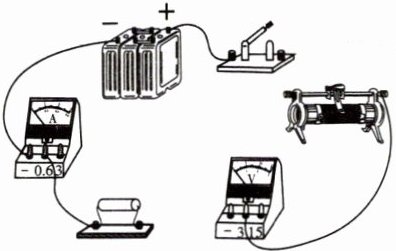

4. 在“练习使用滑动变阻器”的实验中：

(1)请将图中的实物电路连接完整,要求滑动变阻器的滑片向右移动时电路中的电流变大,电压表测定值电阻两端的电压,且导线不允许交叉。
(2)连接电路时,闭合开关前,滑动变阻器的滑片移至最______(选填“左”或“右”)端,目的是______。
(3)连接好电路后,闭合开关,发现仅有一只电表有示数。造成这一现象的原因可能是______。(填字母序号,多选)
A. 电流表断路
B. 滑动变阻器短路
C. 滑动变阻器断路
D. 定值电阻短路
E. 定值电阻处接触不良

答案：
4.
(1)如图所示
　　　　　
(2)左　保护电路
(3)DE

5. 下列用电器不需要用到变阻器的是( )

A.台灯上的调光旋钮
B.调温电熨斗
C.教室的节能灯
D.调温电热毯

答案： 5.C　解析：教室的节能灯，不需要调节亮度，不需要改变电阻的大小，没有用到变阻器。故选C。

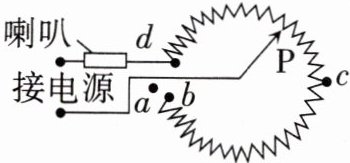

6. 如图是一种音响的音量兼开关的调节器(也称电位器),若要使收音机的音量最大,滑片P应置于图中的( )


A.a点
B.b点
C.c点
D.d点

答案： 6.D　解析：若使音响的音量最大，则电路中的电流应最大，电路中的电阻应最小，电阻丝连入电路中的长度应最短，所以应将滑片P置于图中的d点。故选D。
