《2025年名校作业九年级物理上册人教版山西专版》

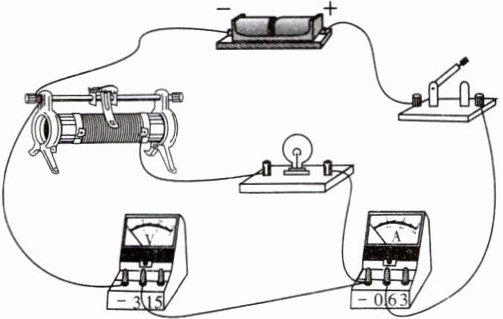

8. 如图所示的电路中,闭合开关S后,发现小灯泡不发光,电流表有示数,电压表的示数为零,出现此故障的原因可能是______;小明找出并排除此故障后,闭合开关发现无论怎样移动滑动变阻器的滑片,小灯泡发光都很暗,且电流表、电压表的示数均不变,则发生故障的原因最有可能是______。

答案： 小灯泡短路 滑动变阻器接了下面两个接线柱 解析 小灯泡和滑动变阻器串联，电流表有示数，电路中有电流，一定为短路，电压表的示数为零，则故障可能是小灯泡短路；排除故障后，移动滑片，电流表和电压表的示数不变，灯发光很暗，即电路中的总电阻较大，滑动变阻器接入电路中的阻值较大，接了下面两个接线柱。

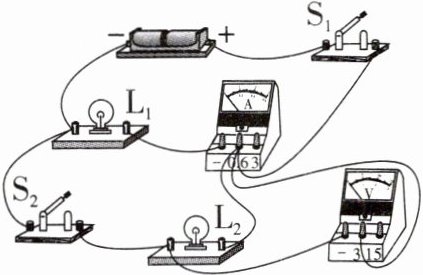

9. 某小组设计了如图所示的电路,闭合开关$S_1、$$S_2$后,两灯均正常发光。过了一会儿,电路发生了故障,请回答下列问题:

(1)若$L_1$不亮$,L_2$亮,电流表无示数,电压表有示数,则故障可能是______。
(2)若$L_1$亮$,L_2$不亮,电流表有示数,电压表有示数,则故障可能是______。

答案：
(1)L₁断路
(2)L₂断路 解析
(1)分析电路可知，两灯并联，电流表测通过L₁的电流。其中一灯不亮，则电路不可能是发生短路。电流表无示数，说明L₁的这条支路无电流，则故障可能是L₁断路或电流表断路。

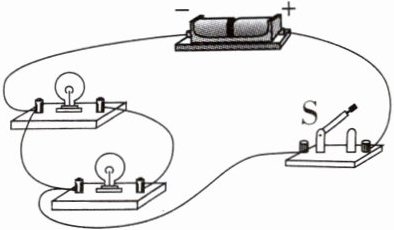

10. 在如图所示的电路中,更改一条导线(在需要更改的导线上打“×”后,再用笔画线代替导线连接),使开关S闭合后,两灯并联。(连线不能交叉)

答案：
如图所示

11. 按要求完成作图,在图上改动一根导线(在需要更改的导线上打“×”后,再用笔画线代替导线连接),使开关S只控制小灯泡$L_1。$

答案：
如图所示

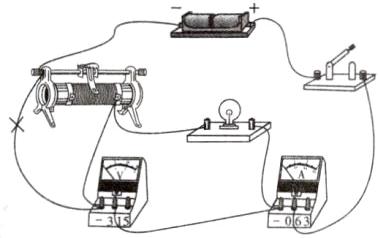

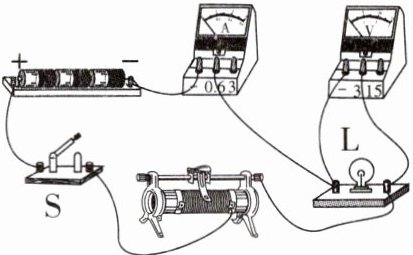

12. 小张同学在某次实验时需要“测定小灯泡两端电压和通过小灯泡的电流”,检查电路连接,他发现有一根导线连接错了,请在图中应改动的导线上打“×”,并用笔画线代替导线画出正确的接法。

答案：
如图所示

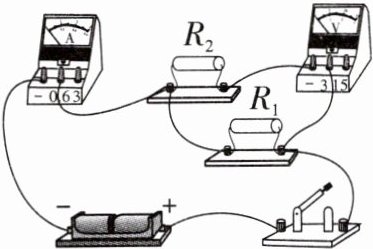

13. 请在图上只改动一根导线,使电阻$R_1$和$R_2$组成串联电路,电压表测量电阻$R_1$两端的电压。

答案：
如图所示

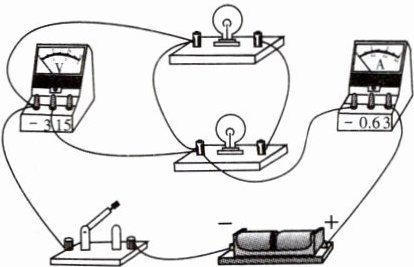

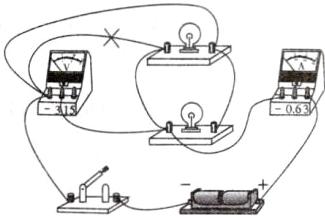

14. 小伟连接两灯并联电路的情况如图所示。当他“试触”时,发现电压表的指针不动,电流表的指针很快向右偏转,两灯都不发光。小敏指出他在电路连接中有错误,现在请只改接图中的一根导线,使电路连接正确。

答案：
如图所示
