《2025年名校作业九年级物理上册人教版山西专版》

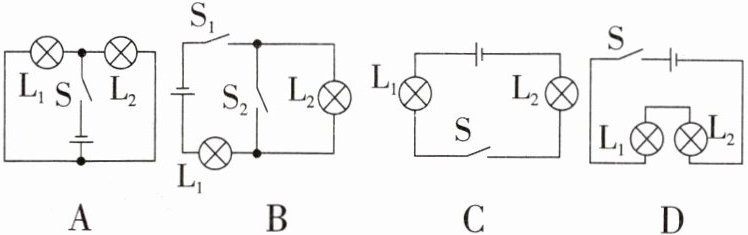

1. 下列电路图中,闭合开关S后,可能烧坏电源的是 ( )

答案： B　解析闭合开关S后,B中电源的两端被一根导线连接，电源被短路，故选B。

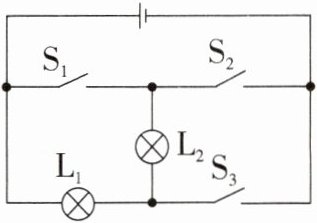

2. 关于如图所示的电路图,下列说法错误的是 ( )


A.闭合$S_1,$断开$S_2、$$S_3,$电路为断路
B.闭合$S_2,$断开$S_1、$$S_3,$电路为断路
C.闭合$S_1、$$S_2,$断开$S_3,$电源被短路
D.闭合$S_2、$$S_3,$断开$S_1,$灯$L_2$被短路

答案： B　解析闭合S₂,断开S₁、S₃,灯L₁与L₂串联接入电路,电路为通路，故选B。

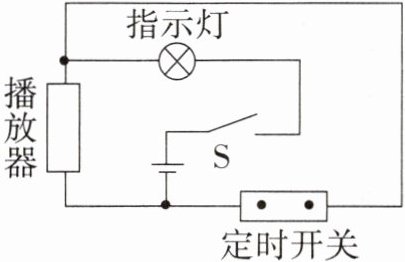

3. 如图是定时课间音乐播放装置的原理图。当有电流通过播放器时,会播放音乐;当到达设定时间时,定时开关会自动断开,否则闭合。闭合开关S,下列说法正确的是 ( )


A.未达到设定时间时,指示灯不亮,播放器播放音乐
B.未达到设定时间时,指示灯不亮,播放器不播放音乐
C.到达设定时间时,指示灯不亮,播放器播放音乐
D.到达设定时间时,指示灯亮,播放器播放音乐

答案： D　解析闭合开关S,未达到设定时间时，定时开关闭合，播放器被短路，指示灯亮，则播放器中没有电流通过，播放器不会播放音乐;到达设定时间时，定时开关会自动断开，指示灯亮，播放器中有电流通过，播放器会播放音乐。故选D。

4. 如图所示的电路中,闭合开关后两灯均不发光,用一根完好的导线分别接在不同元件的两端进行检测。当导线接在$L_1$两端时$,L_2$发光,当导线接在其余元件两端时,两灯都不发光,则原电路中两灯不发光的原因可能是 ( )


A.灯$L_1$短路
B.灯$L_2$短路
C.灯$L_1$断路
D.灯$L_2$断路

答案： C　解析两灯串联，闭合开关S后，两灯均不亮，说明电路出现了断路。用导线接在L₁两端时,L₂发光，接在其余元件两端时，两灯不发光，说明灯L₁断路，故选C。

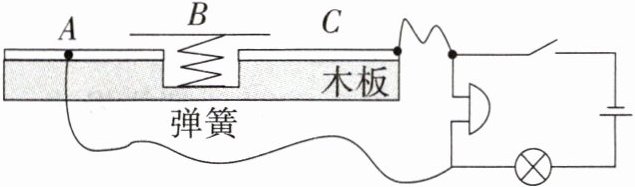

5. 如图是一个具有报警功能的展台,该展台由木板,弹簧,金属片A、B、C和报警电路组成。弹簧上的金属片B相当于开关,物品放在B上面,当有人把物品搬离展台时,金属片B在弹力作用下与金属片A、C分开,这时灯______(选填“亮”或“不亮”),电铃______(选填“响”或“不响”)。

答案： 亮　响 解析弹簧上的金属片B相当于开关，当有人把物品搬离展台时，金属片B在弹力作用下与金属片A、C分开，灯泡和电铃串联接入电路，此时灯亮铃响。

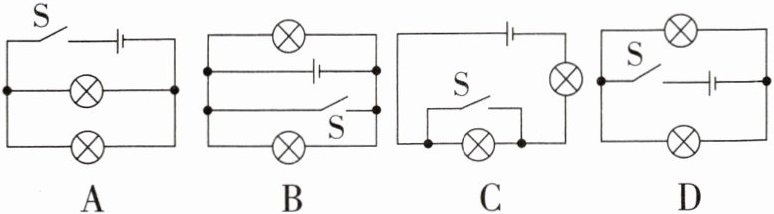

6. 如图所示的电路中,开关都闭合后,两个灯泡并联的是 ( )

答案： A　解析A中，闭合开关后，电流有两条路径，两灯泡并联。

7. 在参观人民检察院未成年人法治教育基地时,小明发现在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片。下列判断正确的是 ( )

A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联

答案： B　解析用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，说明每个模块相当于一个开关，且可以单独工作，有两条支路，彼此并联，B正确。
