1. 项目提出：
调光台灯为什么能改变光源的亮度？我们能否设计一个类似的能连续调节灯泡亮度的电路？
项目分析：
让灯泡的亮度发生变化可以有多种方法。改变电池组中串联电池的节数会影响灯泡的亮度；在不改变电源两端电压的情况下,在电路中接入一个滑动变阻器,就可以连续改变灯泡的亮度。
项目实施：
活动一 正确使用滑动变阻器

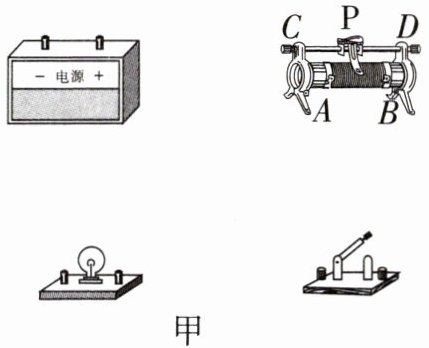

(1)请在图甲中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移动时灯泡变暗。

(2)滑动变阻器的铭牌上标有“20 Ω 2 A”字样。其中“20 Ω”指的是______(填符号)两接线柱间的电阻。
(3)根据上面的连接方式,闭合开关前,滑片P应滑到______(选填“A”或“B”)端。
(4)在电路连接完成后闭合开关,发现灯泡立刻发出耀眼的光并很快熄灭。则实验操作中的不当之处可能是将滑动变阻器的______(填符号)两个接线柱接入了电路。
活动二 认识电位器
调光台灯通过旋转旋钮调节亮度,这个旋转旋钮是一个电位器。

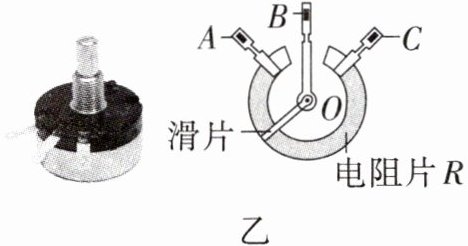

(5)电位器的构造：如图乙是电位器的结构示意图,电阻片R的两端分别与接线端A、C相连,滑片的一端通过转轴O与接线端B相连,另一端与电阻片R接触良好,并能绕转轴O在电阻片R上滑动。

(6)电位器的工作原理：电位器是一个变形的滑动变阻器。通过改变连入电路中电阻片的______来改变电阻,从而改变电流的大小和小灯泡的亮度。
活动三 自制一个简易调光台灯
请选择电位器A、B、C三个接线端其中的两个连入电路中,要求顺时针旋转滑片时,灯泡变暗。

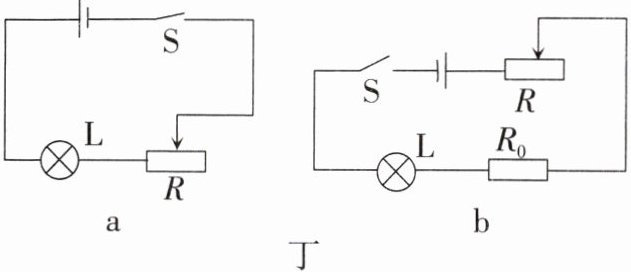

展示交流：如图丁是两位同学设计的调光台灯的电路,老师认为图b方案更好一些,理由是______。

答案：

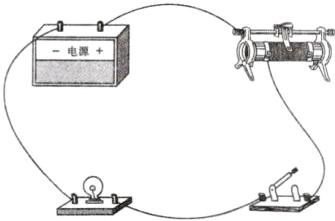

(1)如图所示
　　　　
(2)A、B
(3)B
(4)C、D

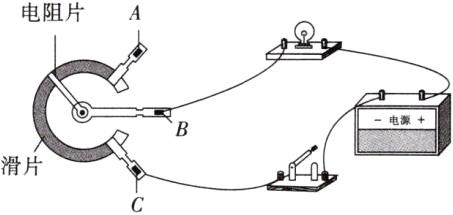

(6)长度 如图所示
　　
图a中，灯泡与电位器串联，可调节灯泡的亮度;图b中，灯泡与电位器及一个定值电阻串联，能调节灯泡的亮度，同时可避免电位器接入电路的电阻过小，电路的电流过大时，损坏灯泡，所以图b更好

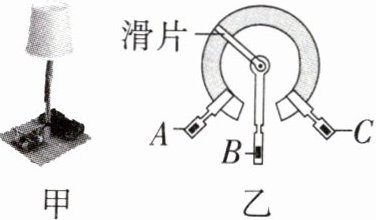

2. 如图甲所示的调光台灯,通过旋动下方连接碳膜电阻的旋钮,可以调节台灯的亮度。调节亮度的变阻器如图乙所示,要想改变台灯的亮度,变阻器要和灯泡______连接；当将A、C端接入电路时,顺时针旋转滑片,台灯的亮度将______。

答案： 串联 不变
