《2025年名校作业九年级物理上册人教版山西专版》

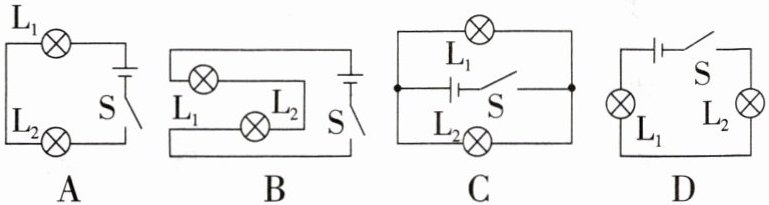

1. 如图所示的电路图中,两灯并联的是( )

答案： 1.C　解析选项A、B、D中，电流只有一条路径，两灯串联。故选C。

2. 请根据电路图,回答下列问题。

(1)只闭合开关$S_1$时,灯______(选填$“L_1”$或$“L_2”)$亮。
(2)只闭合开关$S_1、$$S_2$时,灯______(选填$“L_1”$或$“L_2”)$亮。
(3)只闭合开关$S_2$时,灯$L_1$和$L_2______($选填“串联”或“并联”)。
(4)只闭合开关$S_1、$$S_3$时,灯$L_1$和$L_2______($选填“串联”或“并联”)。
(5)同时闭合开关______是不允许的。

答案： 2.
(1)L₁
(2)L₁
(3)串联
(4)并联
(5)S₂、S₃
解析闭合开关S₁时，只有灯L₁接入电路，灯L₁亮；闭合开关S₁、S₂时，灯L₂被短路，灯L₁亮；闭合开关S₂时，灯L₁和L₂串联；闭合开关S₁、S₃时，灯L₁和L₂并联；同时闭合开关S₂、S₃会造成电源短路，是不允许的。

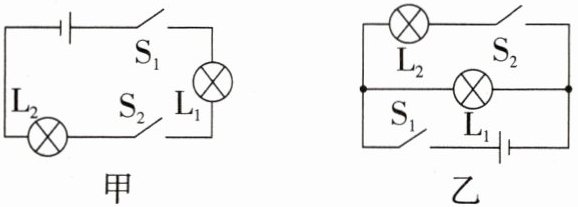

3. 关于串联和并联电路,下列说法正确的是( )

A. 图甲的串联电路中,一个开关只控制一个用电器
B. 图乙的并联电路中,闭合开关$S_1、$$S_2,$若灯$L_1$的灯丝烧断$,L_2$不会发光
C. 图乙的并联电路中,各用电器工作时互不影响
D. 一个开关同时控制两个用电器,这两个用电器一定是串联的

答案： 3.C　解析串联电路中，每个开关都控制整个电路，A错误。图乙为并联电路，若一个用电器的内部断路，其他支路的用电器仍然能工作，B错误，C正确。一个开关同时控制两个用电器，这两个用电器可能串联，也可能并联，D错误。

4. 小明同学对身边一些电路的工作情况进行了观察分析,下列判断错误的是( )

A.电冰箱的照明灯和压缩机有时同时工作,有时单独工作,它们是并联的
B.教室里的六盏白炽灯同时亮,同时灭,它们是串联的
C.厨房中的抽油烟机装有照明灯和电动机,它们有时同时工作,有时单独工作,它们是并联的
D.家里的照明灯和其他用电器使用时互不影响,它们是并联的

答案： 4.B　解析教室里的白炽灯，其中一盏灯坏了，其他的白炽灯还能工作，它们是并联的。它们同时亮，同时灭，是因为开关接在干路上。故选B。

5. 如图所示,路由器是一种支持有线和无线连接的网络设备,通过后排接口可以同时连接多台电脑,各接口之间是______(选填“串联”或“并联”)的,你判断的依据是______。

答案： 5.并联　各台电脑都能独立工作
解析因为各台电脑可以单独工作，且互不影响，所以各接口之间是并联的。

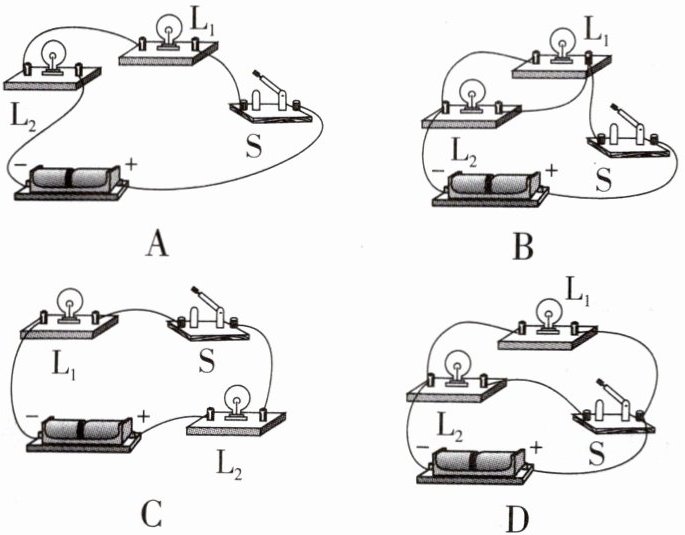

6. 如图所示的电路中,开关能够同时控制两个小灯泡,且两灯的发光情况互不影响的电路是( )

答案： 6.B　解析两灯发光情况互不影响，说明两灯并联。开关能够同时控制两灯，说明开关接在干路上。故选B。
