《2025年名校作业九年级物理上册人教版山西专版》

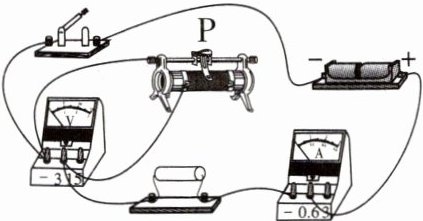

1. 学习了滑动变阻器的知识后,某同学设计了一个可以改变小灯泡亮度的电路,如图所示,请在虚线框内画出该电路的电路图。

答案：
如图所示

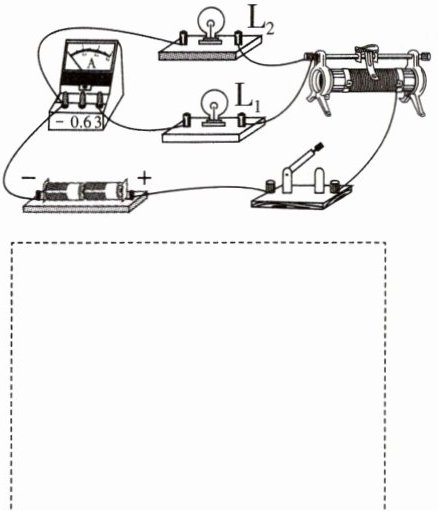

2. 请根据实物图,在虚线框中画出与之对应的电路图。

答案：
如图所示

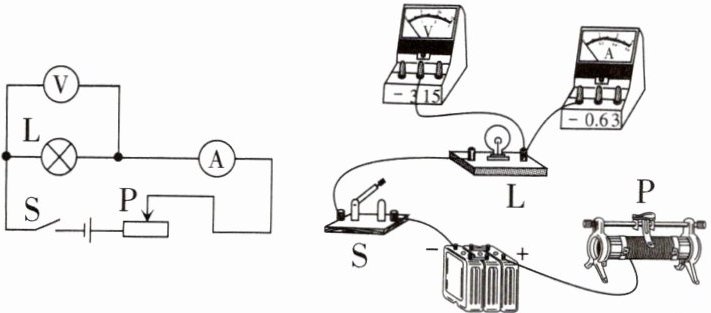

3. 如图所示,根据实物图,在虚线框内画出对应的电路图。

答案：
如图所示

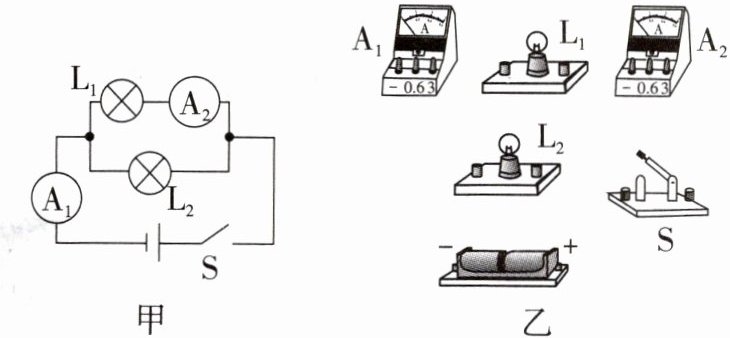

4. 如图所示,根据实物图,在虚线框内画出对应的电路图。

答案：
如图所示

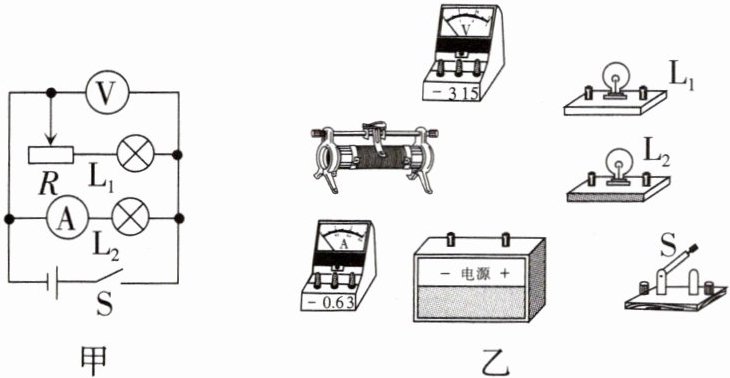

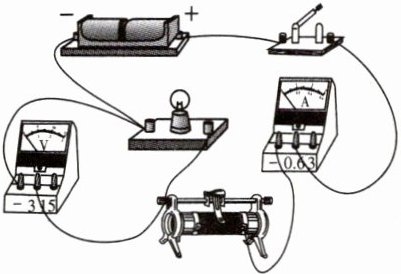

5. 根据图甲所示的电路图,用笔画线代替导线连接图乙中的实物电路。

答案：
如图所示

6. 如图甲所示$,L_1$和$L_2$是两个规格相同的小灯泡,闭合开关时,通过$L_1$的电流为0.32 A。请你按照图甲的电路图用笔画线代替导线完成图乙的实物图连接。

答案：
如图所示

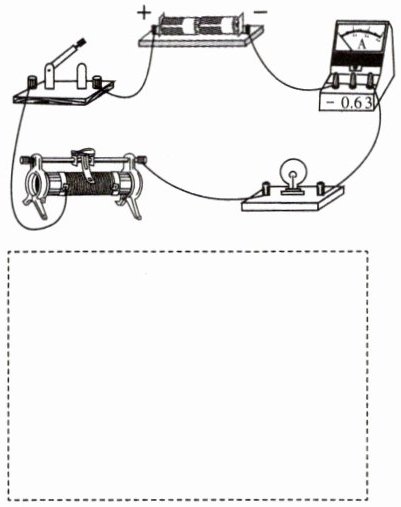

7. 如图所示,根据电路图,用笔画线代替导线将实物图连接完整。(要求:电流表选用小测量范围)

答案：
如图所示
