《2025年初中必刷题九年级物理上册苏科版》

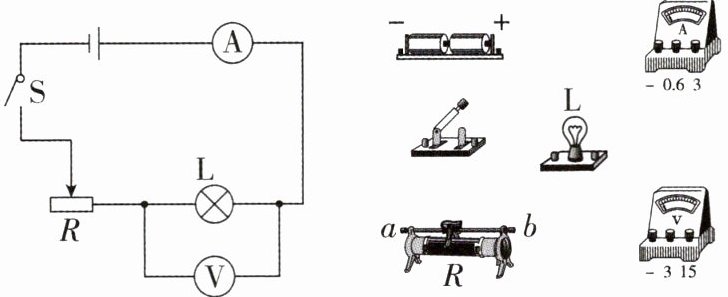

1[中]请把电路补充完整。已知电源电压为3V。要求:电压表测量灯泡两端电压,变阻器滑片向右滑时灯泡变亮。

答案：
如图所示

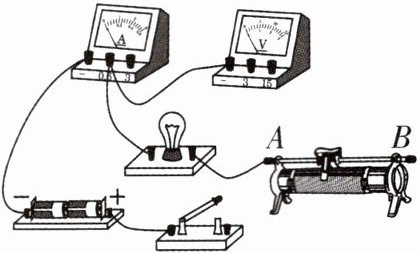

2[2025黑龙江大庆期中,中]根据电路图,用笔画线代替导线连接实物图。要求:①电压表测量范围为0~3V,电流表测量范围为0~0.6A;②滑动变阻器的滑片置于a端时,滑动变阻器接入电路的阻值最大。

答案：
如图所示 【解析】由电路图可知,灯泡和滑动变阻器串联,电流表串联在电路中,电压表并联在灯泡两端;电压表测量范围为0~3 V,电流表测量范围为0~0.6 A;滑动变阻器的滑片置于a端时,滑动变阻器接入电路的阻值最大,所以滑动变阻器应将任一上接线柱和右下接线柱连入电路中。

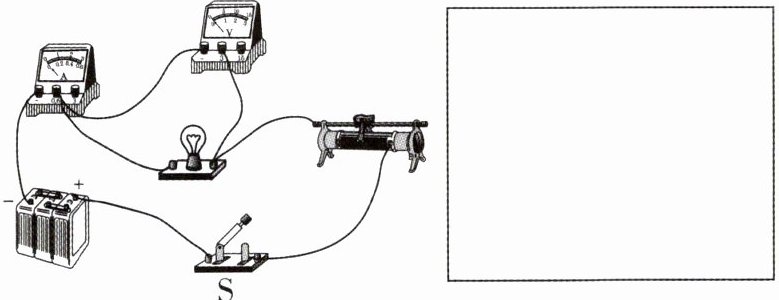

3[中]根据实物图在方框中画出电路图。

答案：
如图所示

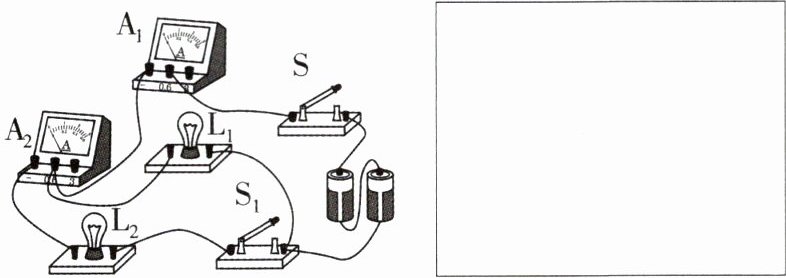

4[2024内蒙古呼和浩特期中,中]根据实物图在方框中画出对应的电路图。

答案：
如图所示

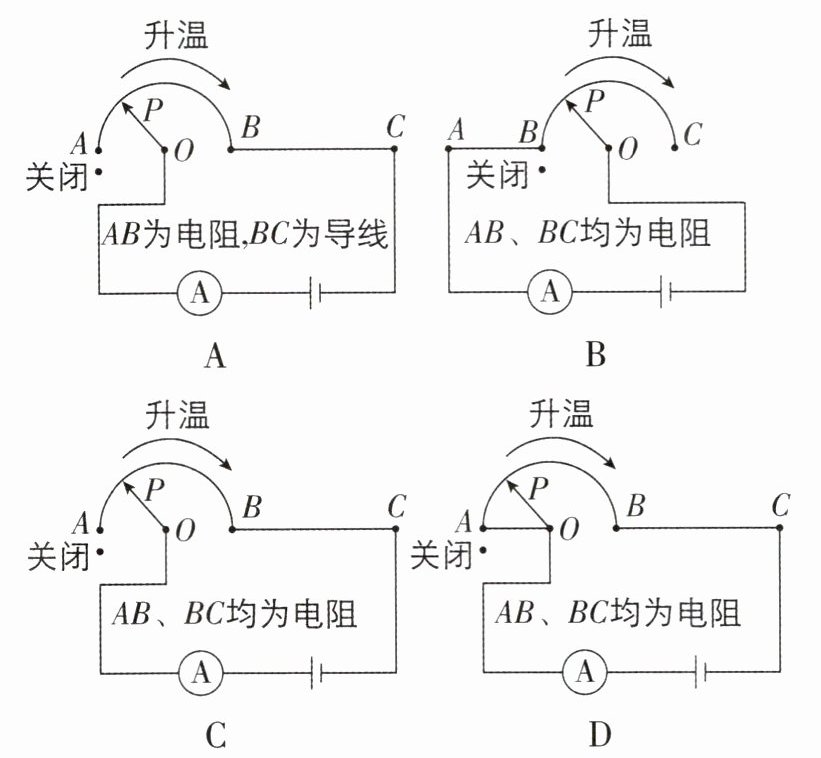

5[2024江苏苏州期末,中]小金根据如图所示的电加热眼罩的开关,打算设计一个电路,使其能调节加热情况,要求:①电阻忽略不计的金属旋转滑片OP能控制电路通断,且电路中不能出现电源短路的情况;②滑片OP顺时针旋转时电流表的示数变大。下列符合以上设计要求的电路是C

答案： C 【解析】A 图中AB为电阻,BC为导线,当滑片滑到B点时,会造成电源短路,故A错误;B 图中AB、BC均为电阻,即定值电阻AB与变阻器串联,滑片顺时针转动时,变阻器接入电路的电阻增大,电路中电流减小,即电流表的示数减小,故B错误;C图中AB、BC均为电阻,即定值电阻BC与变阻器串联,滑片顺时针转动时,变阻器接入电路的电阻减小,电路中电流增大,电流表的示数变大,且无论怎么调节滑片都不会出现短路,当滑片OP在关闭挡时电路断开,故C正确;D图中AB、BC均为电阻,但当滑片OP在关闭挡时,OA是接通的,此时电路中仍然有电流,即不能控制电路断开,故D错误。故选C。

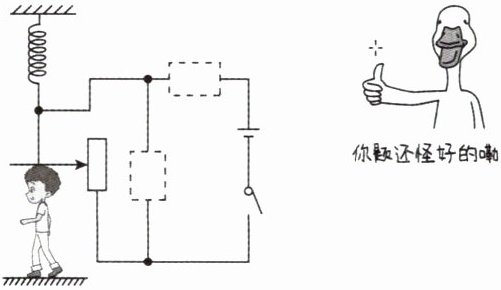

6[2025贵州毕节期末,中]小明看到张老师在用皮尺一个一个地给学生测量身高,速度很慢,爱思考的小明想为张老师设计一个电子身高测量仪,加快测量速度,他设计了一个如图所示的电路。他的设计思路:当无人测量时,滑动变阻器的滑片位于最下方;当该仪器测量的身高变高时,电表的示数增大。但是有一些电路元件小明忘记画上了,请帮助他在电流表、电压表和定值电阻中选择两个合适的元件填入虚线框中完成电路图(画元件符号)。

答案：
如解析图所示 【解析】电压表的内阻很大,在电路中相当于断路,所以上方虚线框内不可能是电压表;若上方虚线框内为电流表,当无人测量时,滑动变阻器的滑片位于最下方,会引起电源短路,故上方虚线框内不能是电流表,综上可知,上方虚线框内应为定值电阻,其可以在滑动变阻器滑片位于最下方时保护电路。下方虚线框内不能是电流表,否则滑动变阻器被短路,故下方虚线框内只能是电压表。
