《2025年初中必刷题九年级物理上册苏科版》

现代人的生活已经离不开电了,为了安全用电,我们对生活中的一些“电”的常识的了解是必不可少的。下列有关电学物理量的估测符合实际的是(C)
A.一节新的干电池的电压是2V
B.对人体安全的电压是36V
C.家用壁挂式空调正常工作时的电流约为5A
D.我国家庭电路的电压为380V

答案： 1.C 【解析】一节新的干电池的电压是1.5V；对人体安全的电压不高于36V；家用壁挂式空调正常工作时的电流接近5A；我国家庭电路的电压为220V。故选C。

2[2024江苏盐城质检]下列关于电压的说法中,不正确的是(D)
A.电压是电路中形成电流的原因
B.对人体安全的电压不高于36V
C.干电池、蓄电池都是提供电压的装置
D.电路两端有电压,电路中一定有电流

答案： 2.D 【解析】电压是电路中形成电流的原因；电路两端有电压且电路为通路时，电路中才有电流，故A正确，D错误。对人体安全的电压不高于36V，故B正确。干电池、蓄电池都是电源，电源是提供电压的装置，故C正确。

3如图,开关闭合后,电压表能正确测量灯$L_2$两端电压的是(D)

答案： 3.D 【解析】A图中电压表并联在L₂两端，但电压表正、负接线柱连接错误，故A错误；B图中电压表串联在电路中，不能正确测量L₂两端电压，故B错误；C图中电压表并联在L₂两端，但电压表正、负接线柱连接错误，故C错误；D图中电压表并联在L₂两端，且正、负接线柱连接正确，故D正确。

4小明同学用有0~3V和0~15V两个量程的电压表测电压时,电压表“-”接线柱已经接入电路,在用0~15V量程试触时,指针位置如图所示,则下一步的实验操作应该是(D)
A.直接接入c接线柱,然后读数
B.直接接入b接线柱,然后读数
C.断开开关,接入c接线柱,闭合开关后读数
D.断开开关,接入b接线柱,闭合开关后读数

答案： 4.D 【解析】由题图可知，试触时指针摆动幅度较小，这是电压表选用了较大量程的结果，为了使测量数据更准确，应换用较小的量程，即用0~3V的量程，注意连接电路时应断开开关。

如图为多用途“演示教学电表”的接线情况,此时所测的物理量是电压,测量范围是0~2.5V,分度值是0.1V,示数为1V。

答案： 5.电压 0~2.5V 0.1V 1V 【解析】由图可知，电表选择的是“−”和“2.5V”接线柱，因此测量的物理量是电压，测量范围为0~2.5V；表盘上共有25个小格，则每个小格表示0.1V，即分度值为0.1V；此时指针偏转了10个小格，所以示数为0.1V×10 = 1V。

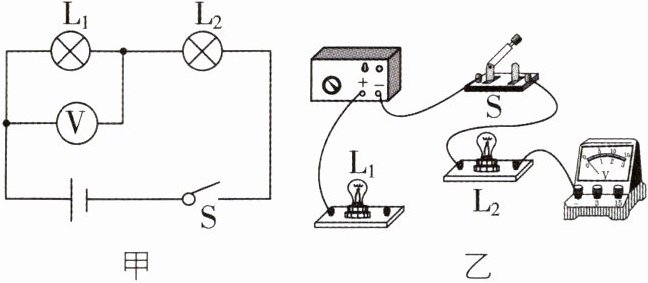

6[2025江苏南通质检]小明设计了如图甲所示的电路,请在图乙中用笔画线替代导线补全电路。(电源电压为3V)

答案：
6.如图所示
　　　　　　
【解析】由题图甲知L₁与L₂串联，电压表测L₁两端电压，电源电压为3V，所以电压表使用小量程，连接方式如答案图所示。

7[2024江苏常州期末]如图所示,在○内填入电流表与电压表的符号,使开关S闭合后两灯均能发光。

答案：
7.如图所示
　　　　　　
易错警示 判断电压表测量哪一个用电器两端的电压时，常采用“方框法”：如果电压表和某个（某些）用电器构成一个“方框”，则电压表测量这个（这些）用电器两端的电压；如果电压表和电源构成一个“方框”，则电压表测量电源电压；如果电压表和某个用电器、电源一起构成一个“方框”，则电压表测量这个方框以外的所有用电器两端的电压。
关键点拨 连接电路的关键是判断用电器间的连接方式，本题L₁和L₂是串联的，首先避开电压表把L₁与L₂按照串联的方式连接起来，然后根据电路图可知电压表的测量对象是L₁，则将电压表并联到L₁的两端即可。

8[2025安徽淮南调研,中]如图所示,小安同学使用一个单刀双掷开关、一只电压表等器材,设计了一个在不改变电路连接的前提下分别测$L_1$和$L_2$两端电压的电路图,他设计的电路图是错误(填“正确”或“错误”)的。

答案： 8.错误 【解析】由图可知，两灯串联；当开关S接位置1时，电压表并联在L₁两端，若此时电压表能正确测量L₁两端电压，则当开关S接位置2时，电压表的正负接线柱就会接反，因此该电路图不能分别测出L₁和L₂两端的电压，故他设计的电路图是错误的。
